Sovereign Of The Seas (Sergal Mantua 1/78°) par ghostidem2003

Salut rafael!

ghostidem2003 a écrit:

ces fils ne sont pas top non plus mais bien mieux que ce qu'offre la boite

Tu as bien fait    et je pense que je ferai de même pour mon SotS car ces fils donnent un très beau visuel.  :flower:

Encore des questions car tu es très avancé maintenant dans cette réalisation:  :twisted:

- Monteras-tu les voiles ou bien laisseras-tu le gréement nu

- Pour les porte-haubans, as-tu pris les valeurs d'écartement des cadènes préconisées ou bien as-tu recalculé la position des caps de moutons et des cadènes

- Pour finir as-tu prévu de le mettre dans une vitrine

Bonne journée.

@+

Daniel

bonsoir
Gilles : ..."les renforts centraux de ta vergue de civadière parraissent faire au final une section carrée et pas hexagonale ou octogonale : c'est normal ?"...
effectivement les renforts de ces dernières vergues du haut sont carrés. c'est du surement à un coup de fatigue général au moment de ou à la flegme de retailler les lames de 3 mm au cutter ... surement ! car ces vergues ne font 3 et 4 mm de diamètre. les événement actuels font que cela restera comme cela et que certaines choses deviennent aujourd'hui secondaires ... mais tu as raison, le montage aurait du être différent.
Daniel :  les voiles ne seront pas mises en place car elles ne sont pas incluses dans ce kit. le gréement restera donc nu. les voiles que propose Sergal, en supplément, ressemblent plus à des serviettes qu'à des voiles de cette période. si cela avait du être fait, je les aurais commandé dans la même boutique que gilles. elles sont vraiment magnifiques!
les porte haubans ont étés refaits en poirier et adaptés. pour l'implantation des caps et cadenes, j'ai appliqué la vieille méthode du fil tendu depuis le haut du mat. elle permet de régler et de positionner parfaitement tout cela et aussi en plus, d'éviter les canons sur les deux étages. tu as le détail de cette manip sur un post précédent ou sur le sujet de Bertrand de ce soir.
oui ! j'aimerai mettre ces deux maquettes à l’abri sous vitrine. actuellement le Népo est sous un plastique noir fait avec un poche poubelle !!! je n'y ai pas encore pensé. si quelqu'un a une bonne méthode ou adresse, je suis preneur.

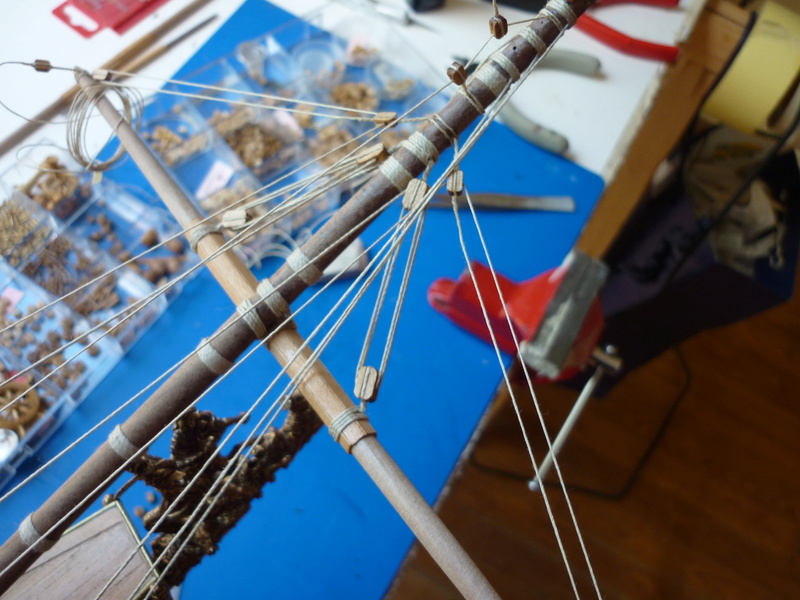

en attendant, voici la finition du beaupré. beaucoup de photos pour un détail complet de la dernière manip. pour commencer, les détails des attaches sur les 2 étais non prévus dans le kit ou cheminent les cordages des deux extrémités des vergues du beaupré.








et donc la finition. voici le montage que demande le kit sur ces haubans. manip assez compliqué de venir se poser sur ces haubans car il faut tenir tout cela bien tendu !




voici aussi ce qui est proposé comme fixations ...




























et pour compléter cette finition du beaupré ... quelques vues d'ensemble. j'ai mis en place une partie du gréement dormant en l’occurrence quelques cordages noirs entre les mats pour les tenir car cela commence à tirer dans tous les sens et le moindre cordage tiré trop fort dérègle tous les autres. j'ai du en refaire quelques uns sur ce beaupré d'ailleurs !!!

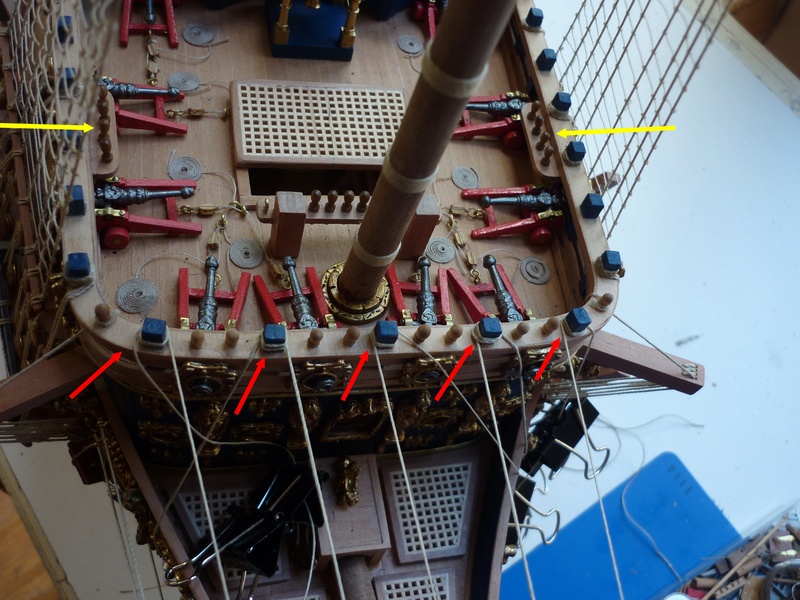

tous les cordages sont définitivement arrêtées sur les balustres. le kit les prévoyait de les fixer sur les râteliers du pont avant ??? il restera à mettre en place de faux cordages lovés sur les cabillots préparés sur table prochainement.



c'est fini ... remise à niveau du bateau pour attaquer les vergues du mat d'artimon ...




voilà, voilou ...
des commentaires ...avis ... conseils, ils font toujours avancer.
CDT
rafael

Bonsoir Rafaël,

je trouve, toujours et encore plus, la présentation de ton beaupré avec tout son gréement, vraiment remarquable !

Comme je te l'ai déjà souvent dit, tu es ma référence quand je m'y mettrai.

Pour le moment, je ne vois rien à en redire, même pour les renforts centraux de ta civadière où je n'avais rien remarqué, comme quoi !!!

Je trouve que tu avances vraiment vite, mais ne t'épuises pas quand même.

Pour les vitrines, "BGIRE" a fait un excellent dossier sur le forum. Tu pourrais t'en inspirer ! Ce dossier s'appelle :

BGire a écrit:

... "Fabriquer ses propres vitrines en verre" ...

A très bientôt.

Bonne nuit.

Ouaip, remarquable, c'est le mot juste...
Une fois terminé, ce bateau va être une tuerie !!! Quelle taille fait il déjà ?

Salut à tous!

Rafael, ton gréement est splendide.    Tout y est, la symétrie, la tension des cordages...  :twisted:

Bertrand, j'ai lu le pas à pas de BGire.    Mais le SotS est vraiment grand.

Depuis quelque temps je cherche à fabriquer une vitrine pour le SotS.    J'ai déjà repéré un support:

http://www.sportmer.net/accessoires-maquette-bateau-bois-support-maquette.html

Mais il me faut encore la vitrine (et pas à 400€)   Si je trouve quelque chose d'intéressant, je ne manquerai pas de vous en informer.

Bonne soirée.

@+

Daniel

bonjour
Bertrand : ..."BGIRE" a fait un excellent dossier sur le forum. Tu pourrais t'en inspirer !"...
merci pour l'info. effectivement cela pourrait m'intéresser si on peut adapter cette fabrication aux dimensions de nos "immenses" maquettes. à voir!

EKis : ..."Quelle taille fait il déjà ?"...
fini, environ en cm L 118, l 45, h 100. merci pour le "Ouaip" que je n'ai pas su le trouver dans le dico.

Daniel : ..."J'ai déjà repéré un support"...
très bien ce ber. il conviendra parfaitement à ton SOTS et ne pourra que le mettre en valeur. j'ai déjà acheté le mien aussi en Italie un peu moins cher. il est à peu prés dans les mêmes dimensions 50 x 15 x 2 cm mais les deux supports en bois sont nettement moins beaux que les laitonnés.



quand à la vitrine, au dessus de 5 euros madame n'est pas d'accord. elle à trouvé un emplacement sur pour qu'ils ne prennent pas la poussière et c'est gratuit. l'armoire du garage !!!
si tu as un bon plan, je suis preneur.

merci en tout cas de vos visites à tous les

voici une suite à vous proposer. l'attache, en attente, du mat de misaine du premier niveau. flèche rouge. elle fait un aller retour sur le premier étai qui vient du grand mat et va sur les extrémités de cette première vergue. j'ai modifié ce montage et mis deux étais au lieu d'un car cela semble plus logique. comme d'hab, beaucoup de photos pour mieux voir les détails ...










mise en place de la première vergue du mat de misaine. j'ai fait une petite amélioration à ces vergues. j'ai rajouté un tige en laiton. le mat sera percé et il suffira de planter cette vergue après avoir enduit de colle la tige laiton. cela permet une première fixation solide qui permet d'aligner et mettre à niveau ces vergues correctement et facilement. après "séchage", il suffira de mettre en place le cordage habituel très facilement car elles ne bougerons plus.







quelques essais au cas ou et mise en place provisoire après avoir équipé cette vergue des poulies et des marches pieds.











essai aussi sur le grand mat



mise en place sous la hune des différentes poulies qui viendront soutenir cette vergues. les attaches sont faites avec du fil laiton torsadé en 0.6 mm, des pitons de 10 mm et du cordages Amati en 0.75 mm.











voilà. la suite très prochainement avec quelques "astuces" toutes simples à mettre en œuvre pour aligner parfaitement et "très facilement" toutes ces vergues sans ce prendre trop la tête !
petit message à Bertrand qui disait récemment : ..."Je crains simplement la mise en place des mâts et du gréement"... tu vois, j'ai pensé à toi mon ami. ce sera une partie de plaisir de mettre tout cela en place ...
ces astuces ne sont pas toutes de moi. je les glanes parfois sur les sites espagnols et italiens ou je suis également inscrit mais je n'y poste pas car cela me prendrait trop de temps et j'en passe assez sur "notre" forum !
des avis ou commentaires ...
CDT
rafael











Dernière édition par ghostidem2003 le Sam 02 Sep 2017, 19:36, édité 1 fois

Bonsoir Rafaël,

Bon, je ne sais plus quoi dire concernant la qualité de tes photos, car je risque de me répeter !!!

De toute manière, ton dossier est une référence pour moi à propos de la mâture et du gréement.

Je pense que je suis en train de terminer les décorations, mais il faut que j'installe toutes les couleuvrines avant de me lancer dans le traitement des mâts et vergues.
J'attends un mandrin 3 mors pour mon micro tour-à-bois Proxxon, et je vais me lancer à faire des essais sur des bouts de bois.

Continue bien, cela me convient très bien ! Bon je rigole !!!

A très bientôt.

Bonne soirée.

Bonjour à tous

Vraiment dommage que ce joli travail finisse dans une armoire
il semblerai Rafael que tu soit bien meilleur en modélisme qu'en négociation !!!

bonjour Jean-Pierre
..."dommage que ce joli travail finisse dans une armoire"...
et pourtant ! cela est déjà arrivé avec ma première maquette construite dans les années 80. madame ne voulais pas de ce genre de bibelot sur les meubles. j'étais jeune, amoureux, ... elle a été très convaincante !!! j'ai cédé ! elle a finie (pas ma femme, la SM) non pas dans un musée mais dans l'armoire de garage !
tu as raison, il va falloir dorénavant négocier plus durement et sans "aucune concession" pour éviter le garage non chauffé. avec un peu de chance, elle m'autorisera peut être le cellier qui lui est bien chauffé !
plus sérieusement, il faudrait que je m'occupe de trouver ou fabriquer des vitrines pour installer ces maquettes dans ma pièce/atelier.
je joint quelques photo du bateau fantôme qui a plus souffert de la poussière que des tempêtes du cap Horn.
à cette époque pas d'internet et encore moins de forums. on se retrouvait seul devant sa doc et ses doutes !




































des que j'ai un peu de temps, je vais la reprendre et la remettre en état (pas ma femme bien sur) ou la poser tel quel sur la télé. cela va surement amuser madame ???
CDT
rafael

Salut Rafael!

Pour le musée des Maquettes Cassées, j'ai mieux.  :twisted:  Un Soleil Royal de Heller au 1/100e Qui a fait plusieurs chutes    et que j'ai renoncé à réparer pour la énième fois.

Je n'ai rien pour les vitrines    mais pour le support, j'ai repéré cette étagère:

http://www.castorama.fr/store/Tablette-Pin-brut-prod2270034.html?navCount=0&navAction=push&skuId=Casto107899

Vu le prix,    je ne prends pas beaucoup de risque.

Bonne soirée.

@+

Daniel

Bonsoir Daniel et Rafaël,

Pas mal cette petite étagère, mais pas assez large car nos navires font au moins 40 cm pour 20 cm pour la planche. Le ber du bateau est vraiment tout à fait au bord de la planche de cette étagère, à moins de l'élargir en y mettant une petite planche par dessus !

Bon il faut absolument trouver des solutions avec nos Amiraux (Amirales) et surtout de la place pour les présenter aux amis qui viendront les admirer !

A plus.

Bonne soirée.

Salut Rafarl et Bertrand!

Glénans a écrit:

pas assez large

En fait, c'est pour obtenir quelque chose du genre:

http://www.sportmer.net/accessoires-maquette-bateau-bois-support-maquette.html

Mais en plus grand. :twisted:

Je ne prendrai que les deux supports.

http://www.sportmer.net/accastillage-maquette-bateau-bois-support-maquette-laiton.html

Bonne journée.

@+

Daniel

bonjour
Daniel : ..."j'ai repéré cette étagère"...
oui cela parait intéressant, mais as tu pesé ton sots ? perso, je ne l'ai pas fait exactement mais quand je dois le descendre de sa table pour travailler sur le gréement ... c'est vraiment très lourd ! je ne sais pas si ce système est bien l'idéal pour ces constructions ... la largeur de mon SOS est de 45 cm.
Bertrand : ..." il faut absolument trouver des solutions"...
je n'en vois qu'une mais vraiment très onéreuse pour "nous" : la vitrine ! ou le placard du garage ! bien moins cher.
si quelqu'un a une solution, "ON" est preneur.
suite des vergues de premier niveau. mise en place, à blanc, pour contrôle sur misaine, grand mat et artimon.







voici le plan général de cette manip sur misaine.



sur le précédent post, les différentes poulies, sous la hune de misaine, ont déjà étés mises en place.



il n'y a plus qu'à commencer à coller les tiges traversantes en laiton pour avoir un premier point de fixation solide.











fixation, en flèches rouges, de l'anneau de la vergue sur le mat. en cordages noirs.





j'ai rajouté des pitons de 10 mm, non prévus dans le kit, pour le futur gréement dormant qui reliera les mats avec des cordages noirs de 1mm.






d'autres fixations viendront également sur les ponts. leur mise en œuvre est maintenant devenu assez facile avec l'expérience.




c'est tout pour ce soir ...
des commentaires ...
CDT
rafael

Salut Rafael et Bertrand!

ghostidem2003 a écrit:

as tu pesé ton sots ?

Non, mais je l'ai pesé aujourd'hui,  :twisted:  il fait, sur la balance de cuisine, 2596 g.

ghostidem2003 a écrit:

2 petits pitons comme cela me fait craindre pour la stabilité du navire

Je lance des idées en l'air,    mais je crois que tu as peut-être raison,  :twisted:  et ce n'est que le socle.

J'ai une autre idée.    Reprendre le modèle du Soleil Royal Heller au 1/100, aéré et assez facile à réaliser.  :bball:  Ne pas regarder l'état du support,    il a eu un coup de chaud en plus de la chute.



Il n'y aura pas beaucoup de modification à faire:



Une vue latérale:



Une idée des dimensions:



Ce sont des carrés de 10 mm on pourra prendre du 12 mm pour rétablir la différence d'échelles (1/100 SR et 1/84 SotS).    Deux baguettes de samba de 1m, une teinture acajou, quelques clous dorés et le tour est joué (comme JouéClub).

Cela dit, ton montage est toujours aussi propre et net que d'habitude.

Une seule chose me chagrine,    la fixation des vergues avec une pointe.    Pour le Soleil Royal, je me suis vraiment fait plaisir    en montant les vergues et en les orientant en tirant sur les cordages dont je ne connais pas le nom précis.

Bonne soirée.

@+

Daniel

bonsoir Bertrand et Daniel
merci de vos indications et commentaires.
Daniel : ..."Une seule chose me chagrine, la fixation des vergues avec une pointe"...
effectivement la manip, j'en convient, n'est pas très orthodoxe ! mais ce système disparait complétement quand on met les attaches/cordages en place. elle permet surtout une fixation rapide et solide. passer ensuite ces cordages n'est plus qu'un jeu d'enfant.
je pèserais mon SOS des demain avec une partie de son gréement.
quand au ber, j'ai déjà acheté le mien en Italie. ton idée est intéressante et simple à mettre en œuvre. je retiens ce système qui pourrait, au final, remplacer celui des transalpins.
voici ce que cela donne au final. je devais poster cette avancé dans deux ou trois jours ... mais bon.

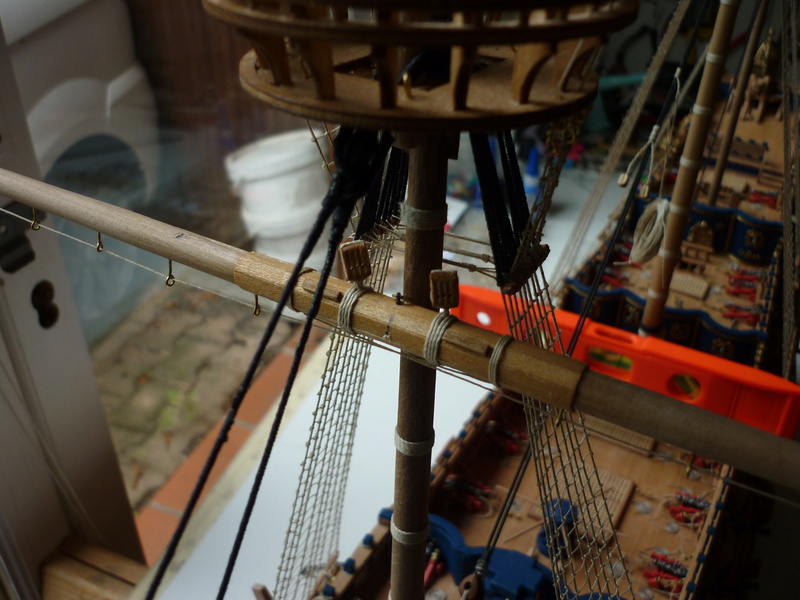

avant et arrière du misaine sur cette première vergue.








à l’arrière, on peut apercevoir le bout de la tige laiton de 1 mm


bonne soirée et merci de vos visites
CDT
rafael

Bonsoir Rafaël,

Le fait de fixer avec un axe tes vergues est une bonne idée, car cela consolide l'ensemble et tu peux étarquer tes drisses et écoutes sans trop de problème.

Tu dis :

Ghostidem2003 a écrit:

... "quand au ber, j'ai déjà acheté le mien en Italie." ...

Tu l'as commander où ? Peux-tu nous le présenter ? Merci.

A bientôt.

Bonne nuit.

bonsoir Bertrand
j'avais déjà montré ce ber ( 500x150x20 mm) avec les deux colonnettes bois ( h 51 mm ) de chez roccri modellismo. j'avais, il y a presque déjà deux ans, une nombreuse commande à faire chez eux ( rouleaux de fils de 100 m, taquets, cabillots, balles de canons, pommes de mat, bas de mats, ... etc ) cette nombreuse commande permettait d'amortir le port élevé ( 15.30 euros ) mais surtout de faire le plein de matériel pour démarrer ce SOS. au final, avec les différences de prix de cette époque avec les boutiques françaises, j'ai gagné de l'argent.
je crois que j'avais payé à cette époque le ber 18 euros et les deux colonnettes moins de 2 euros.







autre chose, si tu pense adopter le système de fixation des vergues avec des tiges comme moi ... je te donnerais les petites astuces qui vont avec pour te simplifier la pose facile et l'alignement parfait de toutes ces vergues. j'aurais bien posté tout cela avec ces vergues, mais parfois j'ai l'impression que cela n’intéresse pas grand monde ...
amitiés
rafael

Bonsoir Rafaël,

Ah oui ! En effet, tu nous l'avais déjà présenté, Désolé et merci de me le refaire voir !

OK pour la proposition pour les vergues, mais surement pas avant l'année prochaine. Je t'en parlerai dans un MP.

A très bientôt.

Bonne nuit.

Salut les couche-tard!

@Rafael: au risque de me répéter, ton gréement est toujours aussi beau.

ghostidem2003 a écrit:

j'ai l'impression que cela n’intéresse pas grand monde ...

Tant que ça intéresse Bertrand et moi-même, ça vaut le coup de publier.

Mais il y a de nombreux visiteurs de ce post (15217 vues) qui ne laissent pas forcément un message de félicitation.  :twisted:

Bonne journée à tous.

@+

Daniel

Pour les supports vous pouvez imaginer des palans, un peu du style ascenseur à vélo (10€ sur mano mano)
Un ber, une barre d écartement et roule !!! Ce magnifique voilier (ça permet en même temps de féliciter son propriétaire !!) Pourra monter et descendre à la guise !!!
++

Bonjour Rafaël,

Je suis tout à fait d'accord avec Daniel et surtout je suis bassement égoïste en ne pensant qu'à nous. En effet, tu nous intéresses au plus haut point sur ta manière de travailler, tant au niveau organisation, qu'au niveau manière d'effectuer tes montages. Comme je te l'ai déjà écrit, tu es une référence pour moi !

Donc, nous te le demandons tous les deux, continue comme cela, c'est parfait.

Mais Daniel précise aussi : 15217 visites, c'est énorme ! Même si très peu de personnes laissent un message.

Tu remarqueras que c'est la même chose pour nous : Nous ne sommes que 2 ou 3 à nous laisser des messages, et toujours les mêmes ! On travaille en petit comité et c'est beaucoup plus sympa. On a que faire des autres ! (Certes je suis méchant, mais je ne laisse, moi non plus, pas ou très peu de messages aux autres par manque de temps et certains sujets ne m'intéressent pas !) Donc, par moment on a tous un coup de "blues" devant l'impression du peu d'intérêt du forum, mais ce n'est pas vraiment le cas, la preuve : le nombre de visites.

PS : Tu remarqueras que vous êtes les seuls à avoir répondu, avec humour, à ma dernière présentation d'hier soir, ou plutôt de cette nuit. Donc, pas de souci, je suis heureux d'avoir vos infos, auxquelles je vais m'enpresser de répondre !!!

Allez, haut les coeurs et retournons à nos maquettes pour nous les présenter les uns aux autres et même pour les inconnus !!!

Bonne après-midi.

ghostidem2003 a écrit:

parfois j'ai l'impression que cela n’intéresse pas grand monde ...

Rafael,
ton bateau interresse plein de monde !
Continue surtout de mettre toutes les photos et commentaires !!
Mais je ne peux pas écrire à chaque fois que je tiens absolument à voir la suite du montage...

Bonsoir à tous

Rafael comme je te l'ai déjà dis je suis très fan de tous tes petits tuto et je suis régulièrement ton montage ainsi que celui de Bertrand et Dan même si je ne laisse pas systématiquement un petit mot qui je suis bien placé pour le savoir avec mon Renard cela fait toujours plaisir que ce rendre compte que certain membres laissent un petit mot !!!!

Continu à partagé ton travail , je suis sur qu'un grand nombres de débutant comme moi se régale avec tes pas à pas et astuces en tout genre

bonjour
… parfois j'ai l'impression que cela n’intéresse pas grand monde ...
loin de moi de vouloir générer un quelconque débat stérile et donc inutile sur cette question du suivi de certains posts car ces "oublis", concernent également d’autres sujets. Il faut donc remettre les choses à leur vrai place et ne considérer cette « poussé de fièvre » que comme un petit coup de déprime du certainement à d’autres causes actuelles. je comprend parfaitement qu’il n’est pas nécessaire de commenter tous les sujets à chaque évolution. Cela deviendrait à la longue fastidieux et répétitif.
en même temps ... Oui Jean-Pierre, ..."cela fait toujours plaisir de ce rendre compte que certain membres laissent un petit mot !!!!"...
voici donc une nouvelle évolution qui concerne ce mat de misaine avec quelques petites astuces personnelles.
pour cette mise en place de la vergue et sa première fixation, j'ai donc utilisé un fil laiton de 1 mm. il est collé et traverse la vergue et le mat. pour ce premier alignement horizontal j'ai fabriqué un petit support avec quelques chutes. il est aligné au mat et donc positionne parfaitement la vergue. quelques petites retouches suffirons pour la régler avant le collage définitif.







le résultat en photos.





pendant cette étape et avant séchage définitif, il convient de régler cette vergue "d'avant en arrière" si je peux le dire comme cela. j'ai donc utilisé une lame avec quelques graduations en bout. en flèche rouge le point fixe sur la hune du grand mat qui donnera le point commun de ces deux réglages. en l’occurrence les bouts de cette vergue.






flèches rouges, la lame est en place. il suffira donc de déplacer "d'avant en arrière" cette vergue des deux cotés pour avoir très exactement les deux mêmes mesures. la vergue sera positionné parfaitement et surtout facilement.



voici maintenant la mise en place des cordages qui clôturent cette fixation de vergue. fil Amati écru de 0.75 mm. j'ai fait au plus simple ces ligatures car il est inutile de compliquer cette manip. pour finaliser j'ai mis quelques points de colles pour "sceller" complétement cette attache.
devant.




derrière.







mise en place des cordages des poulies. il restera à effectuer quelques réglages au final quand elles seront toutes en place avec les latérales.













voilà, voilou pour cet après midi.
si quelqu'un est intéressé par ce montage et s'il y a besoin d'infos complémentaires ... il n'y a qu'à ...
CDT
rafael
