AMX 13/75 opération Mousquetaire Suez 1956 Takom 1/35 + Diorama

cela semble très propre et bien détaillé ,canon metal ,PE ,figurine ...pas mal tout ça !

Re- Thierry. Welldone, je vais (enfin !) découvrir la réalisation d'un tank, et connaissant un peu l'AMX-13 de réputation, ayant habité Roanne quelques années.

Oui c'est du très beau matériel!
Ce n'est pas ma période, mais un 13...
Au pire je pourrai ranger la boite dans le tiroir secret où je planque mes AML...

Bien le bonjour

attention

la "protection cuir" se monte sur la FL10 pas sur CHAFFE elle est en toile de bache et sert à assurer
l'étanchéité entre la masse oscillante et le reste de la tourelle

le montage de cette partie est parfois "sportive" pour avoir un bon résultat

Bonjour à tous les deux

Gilles, tu peux te lâcher, elle vaut le coup.

Oui effectivement, je me suis gouré. Le tablier de protection se monte sur la tourelle du FL10, mais n'apparaitra que plus tard. Lors de l'opération de Suez, elle n'était pas présente.

Bon week end

Amitiés,

Thierry

bonjour Thierry

si il n'y plus de places assise , je m'assierais par terre .

patrice

Bonjour Patrice,

t'inquiètes pas j'ai plusieurs canapés et fauteuils confortables à la maison.

Amitiés,

Thierry

Je m'installe l'AMX 13 me rappel de très bon souvenir   Bon montage à toi Thierry

Cela semble une belle base de travail.
Bon courage pour la suite.

Bonsoir,

merci Lionel et Pierre pour l'intérêt que vous portez à mon nouveau projet.

Ces deux derniers jours, en pointillé, montage de l'AMX 13. Pas de difficultés au montage, les pièces sont propres, pas d'ébarbage, pas de pastilles d'éjection, juste un léger ponçage sur le point de détachage de la grappe. La notice est claire, bien ordonnée, aucune erreur, cela me change d'Italeri sur le Schnellboot.
Le point le plus délicat du montage a été la photodécoupe des grilles de protection des optiques avant.

En photos :

Mise en place des amortisseurs et supports de galets




Fabrication des "roues" sans assemblage pour faciliter les travaux de peinture




Marquages à certains endroits des bandes caoutchouc abimées (marquées par des pierres...)




Mise en place du dessus de caisse, assemblage parfait







Mise en place de la grille en photodécoupe sur le ventilateur et positionnement à blanc du galet de secours et des roues entraîneuses (J'ai un vocabulaire limité en matière d'engins blindés, si vous connaissez les bons termes, n'hésitez pas, je serai moins bête )








Pose des crochets de dépannage




Mise en place des grilles en photodécoupe au dessus des logements de filtres à air




Mise en place des grilles en photodécoupe au dessus du compartiment moteur




Mise en place des grilles protectrices




Réalisation de la trappe conducteur




Mise en place des optiques avant et de leurs grilles de protections. C'est cette partie qui a été la plus délicate avec la photodécoupe. Très fine et une mise en forme complexe.










A noter, aucune des verrières des optiques n'a été mise en place pour l'instant.


Mise en place à blanc du pot d'échappement et de sa protection.







Vu d'ensemble du dessus




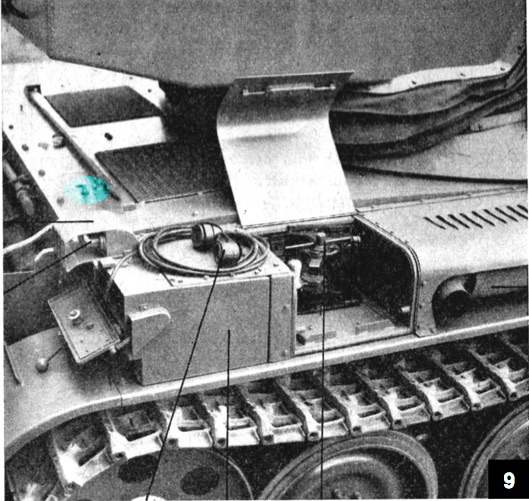

Mise en place du bac arrière et du marche pied en PE (sur l'aile)







Mise en place du porte bagage avant.




Voilà la caisse est terminée. Quelques photos sous différents angles:



















Comme d'habitude, n'hésitez pas à apporter vos commentaires.

Bon dimanche soir à tous.

Amitiés,

Thierry

Bonsoir Thierry   Très belles avancée et pour tes "des roues entraîneuses" cela s'appelle des barbotins
Bravo pour la mise en forme des protections de phares car pas évident
Bonne suite

Belle pose de PE !!!!!!
Si tu as un stylo en fibre de verre, tu peux gratter quelques traces de colle...

Salut Thierry

Cette maquette est une merveille et entre tes mains....    Un beau début avec cet assemblage propre et soigné

Tous mes encouragements pour la suite

Michel

Bonsoir les amis,

merci pour vos commentaires.

@Lionel : OK pour barbotins

@ Philippe : oui, j'en ai un que j'utilise toujours, cela fait parti des travaux prévu. Je fais toujours cela à la fin sur un vieux journal, sinon si je le fais en cours de travail, cela traine sur le tapis de découpe et je me retrouve avec des poils de fibres qui se plantent dans les mains et c'est une galère au possible pour les retirer.

Bonne soirée,

Amitiés,

Thierry

Bonsoir les amis,

aujourd'hui j'ai terminé le montage de l'AMX 13 et j'ai procédé à quelques modifications au regard des photos que j'ai en ma possession. Je remercie encore Hugues (Castor) qui m'a fait passer toutes ces photos (comme pour le Schnellboot aussi).

Première modification, installation de chaines au niveau des crochets de remorquage, ces chaines évitent la perte de la partie mobile du crochet.




J'ai réalise ces chaines avec du fil de cuivre de 0,2 mm, un côté coincé dans une pince étau, l'autre coté dans un porte foret et on tourne.  Plus on tourne, plus la maille est petite.




Le résultat me plait bien.




Mise en place avec de la colle sensible aux UV, en 5 secondes, ça bouge plus et est plus résistant que la Cyanoacrylate.







A l'arrière, ajout de deux écrous papillon en PE issus de ma boite à rabiot, sur les trappes de visites.




le résultat :







J'ai aussi fait un test de comblement du porte bagage arrière.




Cela ne me satisfait pas amplement. Sur les photos de Philippe (Canard) de l'AMX 13 lors de l'opération Suez, on distingue plutôt une bâche qui fait toute la largeur. Je pense que j'en fabriquerai une avec du mastic bi-composant. A suivre donc

Construction de la tourelle. Aucun problème majeur rencontré.










J'ai laissé une des trappes ouverte, car il y aura la figurine du chef de char à y installer.

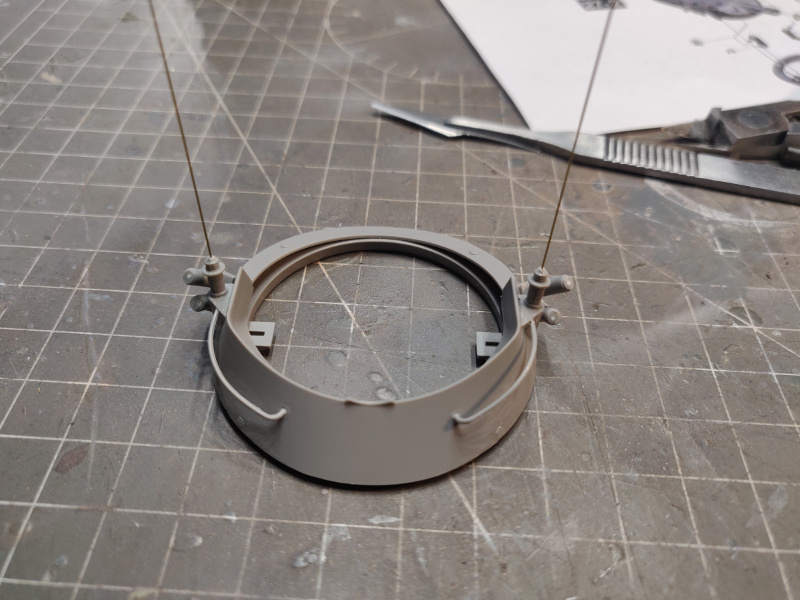

Au niveau des antennes radio, j'ai souhaité mettre en place de vraies antennes fouet d'après les photos de Philippe



Ces antennes sont réalisées à partir de fil laiton de 0,25 mm




Le résultat obtenu :







Application d'une "bille" de résine sensible aux UV au commencement de l'antenne.



Mise en place du canon aluminium et montage à blanc de la tourelle et du châssis.
J'ai du pas mal poncer l'emplacement du châssis en contact avec la tourelle, car celle ci ne pouvait pas ni rentrer, ni pivoter.













Voilà pour l'AMX 13, il reste à poncer avec le stylo de fibre de verre, vérifier les liaisons de structure si il faut pas un peu de mastic avant la mise en apprêt.

Sur les photos que j'ai en ma possession, l'avant du char ainsi que l'avant de la tourelle présentent plus un aspect brut de fonderie, qui n'est pas représenté sur la maquette par Takom. Alors je sollicite votre avis. Reproduire l'aspect brut ou pas ?

J'ai aussi avancé sur le diorama que vous pouvez retrouver sur le lien suivant https://www.laroyale-modelisme.net/t24080-diorama-operation-mousquetaire-suez-1956-tutoriel-pas-a-pas

Bonne soirée à tous,

Amitiés,

Thierry

Très classe ce char.

Pour l’aspect fonderie je pense que c’est l’ensemble du char qui est à traité. (Si tu t’y colle)
Il me semble en tout cas.

Bonsoir Starlord,

Merci pour ton commentaire

je ne penses pas que l'ensemble soit à traiter, il y a beaucoup de tôles sur les cotés, l'arrière du châssis et la partie arrière de la tourelle. Pour moi, il y a l'avant et le glacis jusqu'à la tourelle, la tourelle pour la partie arrondie et sur les dessus et cotés au niveau des trappes.

Peut être que certains connaissent mieux l'AMX 13 et pourront nous renseigner.

Bonne soirée,

Amitiés,

Thierry

Bonsoir Thierry   L'avant et la tourelle sont blindé donc brut de fonderie et soudure visible de ce que je me souviens   Bonne suite je suis fan

très sympa ,ça prend belle allure

Bien le bonjour

sur ce char on trouve des plaques de blindage soudées qui sont lisses, caisse du char, plage arrière et plage avant et des pièces moulées la partie inferieure de la tourelle , la masse oscillante sur ça  partie avant, la nuque est composée de plaques soudée, et l"axe avant qui sont bruts de fonderie

Un beau montage !

Bonsoir les amis.

Merci pour vos commentaires.

@Bromure : je ne suis pas sur d'avoir bien compris et ce que cela correspond à l'intérieur des zones en vert sur les photos ?





Merci de ta réponse,

Amitiés,

Thierry

Bien le bonjour

affirmatif c'est cela

Bonjour,

merci Gilles

Amitiés,

Thierry

Bien le bonjour

j'en ai fait un il y a pas mal de temps mais les photos ont disparu

un heller sorti de boite

et je les ai surtout souvent réparé à l'atelier

si j'ai deux minutes je poste une photo
