Tirpitz Tamiya 1/350

Bonjour à tous !

Je sais que c'est une maquette courante qui ne va pas vous faire rêver en suivant ce montage ... m'enfin je poste qu'en même, na !

Il y a un peu plus de 10 ans, après avoir vu le superbe documentaire "expédition Bismarck" de James Cameron, j'ai eu une irrésistible envie d'avoir une maquette de ce vaisseau racé.

Ayant de toujours été satisfait des maquettes Tamiya, je fit l'acquisition d'un Tirpitz 350eme de la marque. A l'ouverture de la boite petite déception : La maquette accuse son grand age ... et je constate qu'un montage de boite ne me satisfera pas pleinement

La planche de PE Tirpitz Eduard étant introuvable à l'époque de mon achat je me rabat sur une planche Bismark ... pas top mais mieux que pas de photodec du tout.

J'ai entamé le montage, et comme souvent ... je me suis arrêté au milieu du gué !

Retrouvant la boite en rangeant mon atelier il y a un mois, je reprend le montage et me voici sur le Fofo la royale.

La maquette m'a demandé pas mal de taf de masticage et de ponçage. J'attaque la peinture de la coque. La bande de flottaisons à été peinte en premier en XF1 noir mat.

Puis masquage de la bande. En suite une couche d’apprêt Gris (primer et micro filler AK). Ponçage des imperfections puis peinture de la partie immergé en rouge foncé Prince August. Enfin pour protégé cette peinture fragile de l’arrachement du scotch de masquage, passage d'une bonne couche de vernis polyuréthane brillant Prince August. C'est pas parfait mais le résultat me convient pour l'instant vu que c'est ma première coque .








Ensuite masquage de la partie inférieure et dernière couche d'apprêt :





Voilà pour le moment ! Je vais poursuivre par les masquages pour les gris plus foncé et plus clair.  Une fois la peinture de la coque terminée j’espère que j’aurai reçu mon pont bois pour pouvoir l'installer et passer au montage de la superstructure.

A suivre bien entendu ... bonne soirée à tous !




Enregistrer

Bonjour,
Beau démarrage sur ce kit Tirpitz. On a beau dire, à l'époque les Tamiya étaient ce qui se faisait de mieux, quelques années plus tôt, on disait la même chose des kits Heller, . . . Mais bon, c'était en un autre temps!
Aujourd'hui on bade les kits Revell, dans quelques années on trouvera encore mieux
Le temps passe, le plaisir des maquettistes reste!
Ton travail de peinture est nickel, la suite !!!!
Bonne continuation,
Jean

La forme me dit quelque chose   ........  J'ai adoré le faire (Bismarck) je m'installe et je te souhaite autant de plaisir que j'en ai eu   bon montage à toi

Bonjour,
Un sujet fort intéressant, je vais suivre, d'autant plus que le Tirpitz a porté des fabuleux camouflage, d'ailleurs as-tu une idée de celui que tu vas faire?
En tous cas, je te déconseille de suivre les préconisations de peinture proposée par Tamiya, trop foncé...
Christian

+ un avec Christian le mien est beaucoup trop foncé aussi   bonne suite

Merci pour vos avertissements et encourragements ! J'aurais bêêêêement suivis la notice.

Je vais (essayer de ) faire le camo Juin 43 à mars 44 :




Je viens de m'imprimer les plans de John Asmusen.

Sinon quelques avancements du reste :











Enregistrer

Bon courage pour le challenge "Bubule" mais tu as des ponts en bois à mettre et je vois que tu empiles déjà les passerelles avec la PE et surtout le camo à faire  je te souhaite bonne suite et à bientot

Il me semble de le pont bois n'est qu'au dernier étage de ce morceau de passerelle ou en dessous.

Je le poserais la pont bois en haut une fois le sous ensemble peint. Je terminerais par les poses de bidules qui tournent et les affuts anti-aériens.

Vous peignez chaque morceau de superstructure indépendamment puis vous assemblez ou vous faite ça en sous-ensemble ?

A quel moment montez vous les ponts bois ?

J'y connais rien en bateau, c'est mon premier et je vais probablement accumuler les boulettes. D'ailleurs pour arranger la sauce je viens de casser mon aéro ce matin.

Coucou "Bubule" regarde mon pas à pas dans "coques grises" "bismarck" et tu verras que je mets les ponts en bois tout au début et que j’enlève les caches presque à la fin pour mettre les échelles et autre pièces
Pour moi je ferais....... peinture de fond et début de camo......étage suivant idem et ainsi de suite
Pour la PE (échelles) tu les formes, tu les repères, tu peints après .... serte ce sont des mini pièces mais cela est nécessaire  tu colles et tu retouches .... Le tout par sous ensemble et ensemble monté à blanc  et ainsi de suite..... laisse pour l'instant la PE qui ressort des structures comme tes supports d'antennes C'est un montage ou tu dois faire toutes les étapes en même temps et surtout anticiper les prochaines Voila ... Comme le dit l'Ancien "Mike" c'est juste mon avis Je rajouterais va voir les Bismarck et Tirpitz du forum dans "coques grises" tu n'es pas à quelques jours près dans ton montage et tu trouveras j'en suis sur ton bonheur
Amicalement
Lionel

Pour le camo, c'est un très bon choix, il doit y avoir 4 couleurs différentes.
Christian

Je vais suivre ce chantier avec intérêt.
Bon courage pour la suite

Bonsoir à tous !
Petit update de l'avancement sur la peinture de la coque du tirpitz. L'aéro est réparé !

Progression dans les masquages, peinture du gris clair, puis du gris moyen:






Poursuite avec le dernier masque et peinture du gris foncé :

Ensuite retrait des masques : opération délicate vu que certains masques étaient en place depuis deux semaines suite à la panne d'aéro : résidus d’adhésif et arrachement de vernis par endroit. Une fois poncé et revernis ces petits défauts ne sautent plus aux yeux, si on ne sait pas ou ils sont.  Du coup le résultat me semble assez positif pour un premier chantier naval. Le pont en bois arrive lundi. J'ai vraiment hâte de l’installer pour mettre en valeur le taf de peinture.

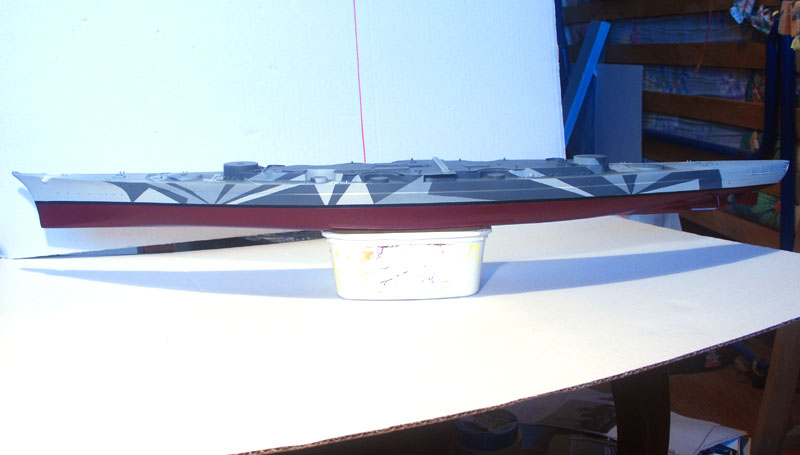

Voici le résultat provisoire :











Voici quelques détails. Ce camo est vraiment une tuerie ! :twisted: On en su une bonne pour la mise en peinture mais le résultat est assez gratifiant.





















A suivre ... bon dimanche à tous !

P.S : Je viens de recevoir mon exemplaire de l’excellent Dunquerque Hobby boss au 350  : Quel navire d’exception, il a une ligne fabuleuse ! Les architectes navals français savaient dessiner des coques  .


Enregistrer

Tu réalises un camo de   j'adore  cela présage un futur chef-d'oeuvre je te souhaite une bonne suite

Hello,
C'est très beau! ce camo est génial, peut-être un des plus réussi de la WWII!
Christian

Merci à tous les trois pour vos commentaires et encouragements !

J'ai bien reçu hier mon pont bois MK1 . Je viens d'attaquer la pose. Je ne connaissais pas ces produits je suis ébahis de voir la plus valu de réalisme que cela apporte au modèle.

De menues retouches sont nécessaires pour ajuster le pont sur le modèle, mais le travail du bois est un régal, miam !

Voici quelques vues de la pose des premières planches :   ... à suivre bonne soirée !


















Enregistrer

Bubule a écrit:

Bonjour à tous !

Je sais que c'est une maquette courante qui ne va pas vous faire rêver en suivant ce montage ... m'enfin je poste qu'en même, na !

Il y a un peu plus de 10 ans, après avoir vu le superbe documentaire "expédition Bismarck" de James Cameron, j'ai eu une irrésistible envie d'avoir une maquette de ce vaisseau racé.

Ayant de toujours été satisfait des maquettes Tamiya, je fit l'acquisition d'un Tirpitz 350eme de la marque. A l'ouverture de la boite petite déception : La maquette accuse son grand age ... et je constate qu'un montage de boite ne me satisfera pas pleinement

La planche de PE Tirpitz Eduard étant introuvable à l'époque de mon achat je me rabat sur une planche Bismark ... pas top mais mieux que pas de photodec du tout.

Si tu n'as pas encore fait l'acquisition de la PE, ATTENTION, les cotes sont différentes et tu te prépares à une bonne galère pour l'adapter (j'ai moi même utilisé la PE du Tirpitz Tamiya pour le Revell et je m'en mords encore les doigts). Cela très belle déco de ton modèle, mais comme tous ceux qui réalisent des modèles Kriegsmarine, le bas de la coque n'est pas rouge carmin mais rouge brique mat, mais c'est un petit détail devant la qualité finale.
Continue comme cela.

Salut Denis, merci pour ton message.

La PE a été acheté il y a dix ans, j'ai pas le choix faut faire avec   même si ce n'est pas le top.

Pour les couleurs, il faut se méfier des rendus sur écran. L'affichage varie beaucoup d'un écran à l'autre, suivant l'éclairage du modèle au moment de prise de vues et la balance de blanc de l'APN. Je n'ai pas utilisé une rouge carmin (908 vallejo) mais un rouge foncé (Vallejo 946, plus proche d'un rouge brique).

J'avais trouvé une photo couleur d’époque du lancement du tirpitz et le rouge foncé ne me choquait pas (je suis pas trop difficile sur ce genre de détail). Le vernis PU brillant c'est pour protéger le modèle et noyer le éventuels décalcomanies, en suite je patinerais en mat.







Enregistrer

bonsoir bubule

très belle séance de peinture ...pour un superbe résultat va tu patiner ton modèle ?
en tout cas "keep the way " bravo
cheers
Nicolas

LA VEILLE a écrit:

bonsoir bubule

très belle séance de peinture ...pour un superbe résultat va tu patiner ton modèle ?
en tout cas "keep the way " bravo
cheers
Nicolas

Merci beaucoup Nicolas !

Oui, je vais essayer de patiner un poil, en essayant de rester super léger car c'était un bateau qui a peu navigué et a beaucoup été repeint durant ses périodes de replis dans les fjords d’après ce que j'ai pu lire ici ou là.

J’appréhende un peu l’opération, je n'ai jamais fait de patine sur un bateau ... c'est mon premier. On ne distingue pas bien la patine sur les photos N&B d'époque. Pas facile de faire une idée.

Une patine légère est toujours beaucoup plus difficile et technique qu'une autre plus appuyée.

La tienne sur le richelieu est tip top !

Bonne soirée.

JF

Enregistrer

Salut Bubule,

Superbe peinture. Je suis admiratif car je ne me sens pas moi de me lancer dans un camouflage de ce type qui se prolonge dans les hauts.
et je te rejoins, les ponts bois sont un plus indéniable.
j'attends la suite impatiemment.

Bonne journée.

Merci Gianluca, mais tu as raison le plus dur reste à faire avec la superstructure.

J'ai jeter un oeuil à ton PA Bearn, Superbe montage un vrais tour de force !

Merci beaucoup Amiral !

Suite de la pose du bois sur le pont principal :








Maintenant il est temps de se tourner ver l'artillerie du rafiot.

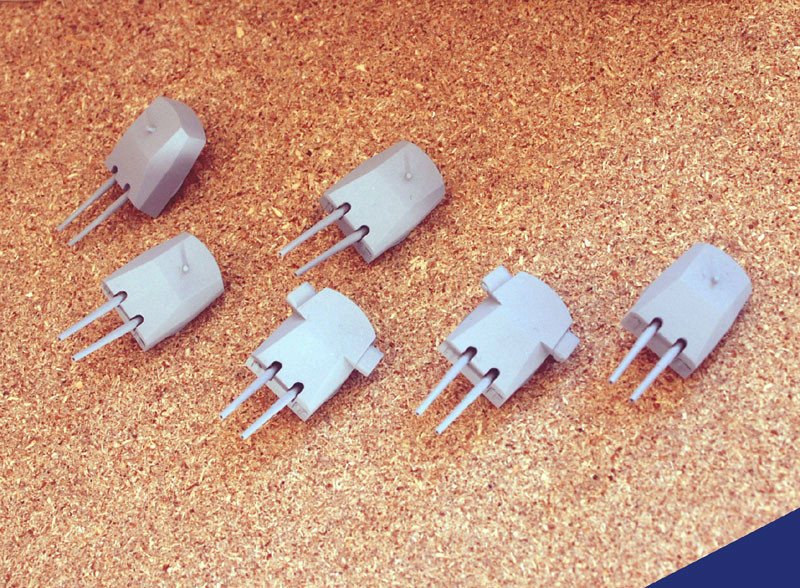

Artillerie principale : Perçage des canons d'origines, Manchons de canons en klinex collés à la colle à bois diluée.




Artillerie secondaire : Perçage des canons




Travail de préparation de la superstructure. Les passerelles pivotantes de Tamiya sont vraiment un peu mastoques. Il n'y avait rien sur ma planche de P.E. pour améliorer ce détail. Pour les affiner, j'ai recyclé les structures en croisillons retirées des grues de la cheminée (remplacées elles par de la P.E. ). Je leur payerai aussi des rambardes en P.E.




Enfin préparation de la tour avant pour la peinture : ajustage, mastiquage. Tout n'est collé pour faciliter mise en peinture (Merci Lionel )




Quelques détails qui seront peints à part et montés en suite :



Voilà ! Still long way to go ... à suivre !


Bonne soirée à tous

Enregistrer

Bonjour,
Super boulot que tu fais là, la peinture de la coque est magnifique, j'attends avec impatience de voir les superstructures avec le prolongement du camouflage,
Je crois avoir vu sur certaines photos que le pont principal portait aussi des "taches" de couleur en guise de camouflage (ce qui est logique pour un navire exposé à des attaques aériennes), as-tu un schéma pour cette peinture?
Bonne continuation, je m'installe pour la suite
Jean

Merci migou !

Tu as raison, certaines versions de camouflage arborent un camouflage de pont.

Par contre sur le plan que je suis ( juillet 43 à mars 44), il n'y a pas de camouflage de pont, c'est très classique :
