Frégate D609 ACONIT 1/400ème base HELLER + scratch

Salut JL

Travail de modifs impressionnant et joli résultat, Bravo et bonne suite

Michel

Merci à tous pour vos compliments.

A très bientôt
Jean-Luc

Voilà l'avancement du jour:



Mise en peinture des surfaces horizontales des roofs, en Humbrol H27 (le fameux "Gris Amiral" de Heller/Humbrol):





Peinture des vitrages / hublots de la passerelle en noir brillant (vu le relief j'utilise la technique de la peinture plutôt que celle des décals noirs…):







Finition mâture et peinture du roof cheminée. Il restera à poser les rambardes comme sur l'ensemble de la maquette...











Vues d'ensemble des 3 roofs:















Je pose les décals: le nom ACONIT est posé lettre par lettre en utilisant des décals de la boîte à rabiot (ex escorteurs d'escadres). Je pensais dans un 1er temps pouvoir utiliser le décal ACONIT de la planche de la frégate FFL type La Fayette, mais impossible vu la différence de taille des lettres entre les 2 décals (beaucoup trop grand pour la FFL).







Je positionne provisoirement la plaque nominative sur le ber arrière pour voir le rendu:







Pose des décals sur l'avant de la coque avec l'immatriculation D609 (qui a remplacé l'ancienne immat F703), en provenance de la même boîte à rabiot, indispensable pour ce type de projet "scratch":










Vue de profil tribord:





Vue de profil bâbord:







Voilà pour l'instant. Reste un gros morceau à démarrer, c'est la fabrication du système de sonar remorqué qui trouvera sa place sur la plage arrière. Je vais m'inspirer de ce que j'avais fait pour équiper l'Escorteur d'Escadre VAUQUELIN en version refonte ASM, et me baser sur les plans et photos à ma disposition.



A bientôt

Jean-Luc

Bien le bonjour

superbe realisation ta chirurgie est top

on attend la suite avec impatience

Hello !

Un très beau travail de remise à niveau !

du super boulot!

JL74 a écrit:

Voilà l'avancement du jour: […]
Vue de profil bâbord :
Voilà pour l'instant. Reste un gros morceau à démarrer, c'est la fabrication du système de sonar remorqué qui trouvera sa place sur la plage arrière. Je vais m'inspirer de ce que j'avais fait pour équiper l'Escorteur d'Escadre VAUQUELIN en version refonte ASM, et me baser sur les plans et photos à ma disposition. […]

Magnifiques travail et résultat !!
Pour le sonar remorqué, celui de la boîte "Duguay-Trouin" ne conviendrait-il pas ?

Tu connais certainement ce site:

http://d628-vauquelin.fr/1974.html

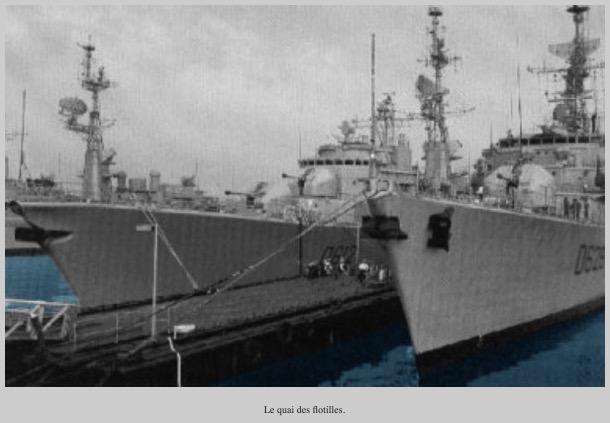

Probablement le "De Grasse" D612 amarré de concert avec le Vauquelin D628 à un des pontons du quai des flottilles.

Iceman29 a écrit:

[…] Probablement le "De Grasse" D612 amarré de concert avec le Vauquelin D628 à un des pontons du quai des flottilles.

Sans l'ombre d'un doute : sa marque de coque 612 en témoigne !

Bonjour Iceman29,

Je ne connaissais pas ce site sur le Vauquelin... très intéressant je vais avoir de la bonne lecture !

Bonjour Dalhiableue,

Pour le sonar je vais effectivement utiliser certaines pièces du Duguay, mais il faudra que je complète avec du scratch car il est incomplet et surtout le gros touret de câble est noyé dans le plancher sur la maquette du Duguay alors que sur l’Aconit il est très visible sur la plage arrière.

A bientôt et bon week-end de Pâques à tous.

JL74

Hello,


Concernant le système de sonar remorqué, je vais effectivement réutiliser les pièces fournies par Heller dans le kit du Duguay Trouin, comme le poisson, le bras de manœuvre et sa poulie.

Par contre le treuil des câbles n'est pas utilisable, car sur le Duguay il est seulement représenté par une bosse dans le plancher… ça passe car il est caché sous la plateforme hélicoptère, mais sur l'Aconit il est très visible, donc je vais le réaliser en scratch.



Voici le plan qui va me guider dans cette réalisation:







Je commence par réaliser 4 ensembles de bittes doubles pour équiper la plage arrière.







Mise en place sur le pont. J'en profite pour coller également un escalier en PE (provenance L'Arsenal).







Pour la fabrication du treuil, j'utilise des chutes de plaque Evergreen, un morceau de grappe d'injection venant du kit, des rondelles métalliques à la bonne dimension...







Après découpe aux dimensions, début du collage:













Je poursuis avec la réalisation des pièces en scratch, et collage sur le treuil:







Pour le câble j'utilise un fil de cuivre que je bobine sur le treuil:







Assemblage du poisson et de son bras de manutention, positionnement en face du treuil:







Je continue d'équiper le treuil avec du fil de cuivre de plus gros diamètre pour représenter les tuyauteries hydrauliques:







Idem de l'autre côté avec les tuyauteries cuivres + équipement du bras avec 3 vérins sur le côté et le dessous.











Je commence la mise en peinture (le poisson est peint en blanc classique... (même si à une certaine période il était gris très foncé...), le reste est en gris H127 et le câble en noir.













Mise en place de l'ensemble sur la plage arrière:















Pour compléter l'ensemble, je réalise le tuteur du poisson toujours en chute d'Evergreen:





Mise en peinture H127 du tuteur. Je réalise aussi le treuil TMK6 qui viendra se positionner à côté du bras sur la plage arrière. Pour cela je commence par assembler 2 petits tourets en PE L'Arsenal + chute de grappe du bon diamètre/







Mise en peinture de l'ensemble treuil. J'avance aussi avec le Zodiac que j'équipe d'un moteur hors-bord, et peinture des chaînes en blanc. Je prépare également le missile Malafon.







La suite très bientôt...


Jean-Luc

Super!

Bonjour JL

Superbe représentation du poisson avec sont mécanisme de mise à l'eau

Michel

Bonjour Jean-Luc.

C'est remarquablement bien fait et bien expliqué, formidable ! Vivement la suite.
A+, PLEF.

Salut Jean-Luc

Superbe boulot sur ce sonar, mais je pense qu'une fois de plus Heller ne l'as pas reproduit fidèlement ni surtout à la bonne échelle...
En effet, dans mes souvenirs, il occupait toute la plage arrière, il fallait jouer des coudes lorsque je vidais les poubelles le matin sur l'AR...
Et le "poisson" était effectivement bien couleur "Anthracite foncée" pratiquement noir les deux ou trois premières années de mise en service de l'Aconit, il deviendra blanc ensuite.
Petite anecdote : nous en avions perdu un en plein milieu du Golfe de Gascogne, et je peux te dire que cela avait fait du bruit et avait valu une mutation pour le commandant !
Je passais beaucoup de temps sur la plage AR assis à côté de ce sonar, j'aimais cet endroit car il y avait en permanence des poissons, des marsouins, des dauphins et des oiseaux qui nous suivaient dans l'attente d'un repas copieux...

Petite photo de la plage AR :


Merci à toi de me faire revivre tous ces souvenirs...

Claude26 a écrit:

[…] Heller ne l'a pas reproduit […] à la bonne échelle...
En effet, dans mes souvenirs, il occupait toute la plage arrière, il fallait jouer des coudes lorsque je vidais les poubelles le matin sur l'AR...[…] […]

C'est sans doute parce que la plage arrière en question n'est pas celle de l'Aconit, mais d'une F67 ; un peu plus vaste non ?

moi-même a écrit:

[…] C'est sans doute parce que la plage arrière en question n'est pas celle de l'Aconit, mais d'une F67 ; un peu plus vaste non ?

Ai fait un schéma comparatif des plages arrière


Celle de l'Aconit (lignes bleues) est clairement plus étroite que celle d'une F67 : environ 80 cm de moins sur chaque bord.

DahliaBleue a écrit:

Celle de l'Aconit (lignes bleues) est clairement plus étroite que celle d'une F67 : environ 80 cm de moins sur chaque bord.

Oui et sur ce cliché on peut les voir tous les deux côte à côte en situation réelle, et on s'aperçoit mieux de la différence de gabarit d'une part :



Mais également de la parfaite similitude des deux sonars d'autre part.

Bonne journée

on se régale à chaque étape

Un travail minutieux et de qualité..; quel plaisir à lire !!

Voilà la suite (et la fin d'ailleurs…) de la réalisation de l'ACONIT D609:



Mise en place des radeaux Bombard, des ancres et des chaînes d'ancre;:







Je réalise un canot en le taillant dans une chute de grappe:









Mise en place du missile Malafon sur sa rampe, et des radeaux Bombard et du Zodiac sur le roof arrière, et les 4 plaques "Valeur-Discipline-Honneur-Patrie" en provenance d'une PE l'Arsenal, que je trouve mieux que les décals habituels:







Mise en place du tuteur du poisson et du canot sur le pont derrière la tourelle de 100mm arrière:







Je démarre maintenant la réalisation des rambardes:











Je commence à équiper les 3 roofs avec les rambardes faites sur mesure, et le roof avant avec les bouées et les divers instruments de veille équipant les corbeilles:

















Mise en place des rambardes sur le roof arrière et de l'aérien du radar de veille DRBV 22 A:











Je colle en place définitive les 3 roofs équipés, et je commence à poser les rambardes du pont principal. Voilà ce que ça donne à ce stade:









Réalisation des bossoirs en scratch. Les canots viennent du Duguay...







Mise en peinture:







Fabrication des aériens en fil de cuivre:









Mise en place:















Je termine avec la mise en place des autres aériens, drisses, antennes diverses, mâts et les pavillons, les 2 canots sur les côtés du roof cheminée, sans oublier la plaque nominative sur le ber arrière:

















Voici mon interprétation de la plage arrière:









Pour finir des vues en gros plan (comme ça on verra bien tous les petits défauts….  ):





























Bon ben voilà ce montage est terminé… je vais mettre des photos de la maquette en situation dans la galerie des montage terminés, en compagnie d'autres frégates pour comparaison…
Voici le lien: https://www.laroyale-modelisme.net/t24863-fregate-asm-d609-aconit-1-400eme-base-heller-scratch#554262


A bientôt pour de nouveaux projets de maquettes… et merci à tous ceux qui m'ont suivis.

Jean-Luc

Dernière édition par JL74 le Lun 20 Avr 2020 - 23:39, édité 1 fois

Est-ce nécessaire, à ce stade, d'exprimer mon admiration ? pour la prouesse !

très jolie Aconit que voici que voila très bon travail Jean-Luc
cheers
Nicolas
