le Goupil cotre 1/200e coquille de moule

re a tous ,


recidive sur coquille de moule !!!!!!!

he oui , grace a un p'tit cadeau de notre ami Miel , j'entreprend la realisation d'un petit cotre en coquille de moule !!!!!!!, mon choix c'est porté sur le Renard (, que j'appellerai le Goupil ,) celebre petit cotre Français ,qui est tres represente sur ce forum !!!!
la difficulte est l'arriere de ce navire en " tableau bombé " la coquille de moule ayant une forme tres arrondi a la charniere , la chose n'a pas ete aisée a surmonter ; mais a force de preseverence et tenacité , le resultat est tres acceptable

donc comme tous commencement ,
-faire une decoupe de la quille /etrave/etambot en cp 3mm,
-decoupe les deux demie coquille de moule au niveau du futur pont , (dremel , disque a tronçonner ) et coller tous cela ensemble
-ensuite tracer /decouper le pont et coller en place
-decouper les pavois , le tableau arriere, coller
-rajouter les preceinte , et l'entourage du tableau arriere (rotin 2mm, affiner a plat )







voila un bon debut !!!!!!!!!!!!!!!!!!!!!
a suivre , tres amicalement herve :pirat:

Woaw il est mieux que mon coquirenard!

re a tous
ça c'est vrais ça!!!! Mike , patience et longueur de temps sont les deux mamelles du modelisme !!!, mais pas de competition avec notre ami miel , je suis bien imcapable de faire les meme bateaux moule que lui ..............
merci miel , venant de toi , reconnus pour ta grande habilité je suis rouge!!!!!

pour l'echelle , c'est a peu pres 1/200e , la coque mesure 9 cm ; le vrais 19m !!!

masticage et couche fond passée , j'ai perce les 14 sabords , et preparé une partie de la mature , juste poser a blanc , le haut mat doit etre plus grands de quelque mm .....

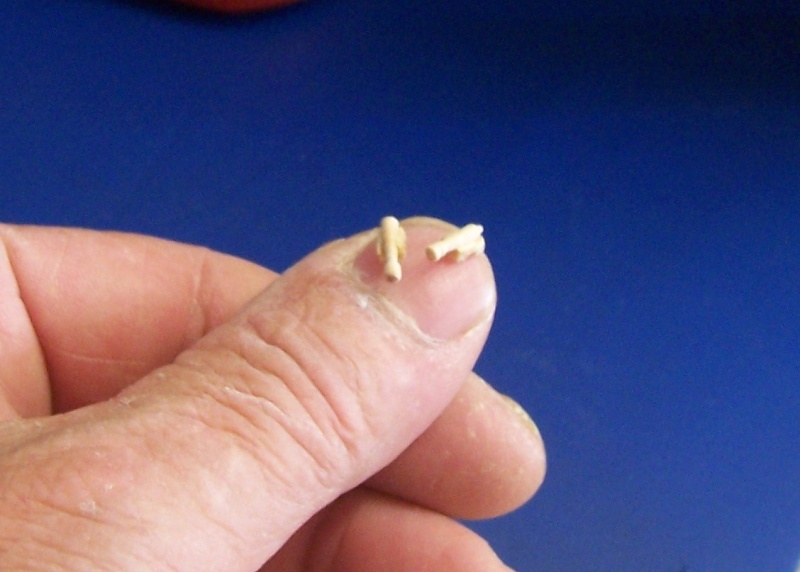

je dois encore reprendre le gouvernail , faire la barre ainsi que les differents roofs et descentes puis j'attaquerais les canons , sacre chantier 14 a faire comme ceux ci je vous ferait un pazapa pour le montage de ces canons , il sont a la taille des coquille des noix )



mis en situation , ça passe !!!



tres amicalement herve

Démat Hervé

Pour parfaire le pavois, j'ajouterais les passages de rames Mais c'est toi qui vois

re Miel

le passage des rames , c'est les p'tit trou qu'on voit entre les sabords ????
je ne savais pas que ce genre de cotre pouvait marcher a la rame !!!
je vais les faire alors , tiens j'ai egalement vus la descente avant legerement decale sur tribord, pis le roof avec des grille , quoi es que ???? logement ?? cambuse ??

amicalement herve
:pirat:

Kénavo hervé

Le roof pour les logements est à l'arrière A l'avant ce sont des panneaux de cale et de la cambuse Pour l'artillerie tu as des 8 caronades et 4 canons( les caronades n'ont pas essieux) le passage des rames sont carrés

Alors on arrête là et tu nous fait le pazapa des canons
Y en a qui galère et qui ont besoin d'avoir un support visuel

magnifique

quel beau boulot et quelle patience quand on voit tes canons et ils sont superbe tu as mis combien de emps pou les faire?

re a tous et au forum ,

merci miel pour ces prescisions!!! au niveau des canons /caronades je suppose que les canons sont placés sur l'avant /arriere et les caronades au centre ????????????

pour les canons , ceux ci avaient ete fait pour le Hollandais Volant en coquille noix , pour ceux de ce cotre , je vous ferait un pazapa de leur montage , sachez quant meme que les affut sont realise en une seul piece ,
pour le temps de fabrication , Pascal , c''sest assez long , car tres fragile = casse , du coup j'en ferais sans doute plus que prevus ......

amicalement herve
:pirat:

Démat Hervé

Exact

re a tous ,

tiens encore un truc , sur les planches 7 sabords de chaque cotes 14 sabord , par contre 4=8 = 12 canons /caronades ..........., les 2 sabords avant etaient ils consiredes comme sabords de chasse ??????????????

tres amicalement herve :pirat:

re Mike ,

alors je vais fermer ce "sabord de chasse" avec le mantelet !!!!!

j'ai prepare une grosse partie de la mature , haut mat , bome , corne , reste les 3 vergue a preparé

amicalement herve :pirat:

re a tous

petite suite avec le gouvernail , la barre , le placard a carte , et le "porte embarcation"





bon , le placard a carte est un peu juste en epaisseur ......... , preparation de la mature , mise en place (provisoire) de la bome et de la corne



tres amicalement herve :pirat:

Démat hervé

Tout doucement cela prend forme, il me plait bien ton goupil!!bonne suite!

re ,
goupil suite

mise en place a blanc des elements de pont ,: descente , roofs, cage a poule , etc etc ....





y'a encore des modifs a effectuer (entre autre sur la descente de cale , mais ça le fait !!!!!

tres amicalement herve :pirat:

Démat hervé

Allure impeccable Ton goupil est très proche de la réalité
Bonne suite

il est beau ce Goupil et avec beaucoup de détails de plus j'aime bien sa peinture

Bonjour Hervé,
Très beau ce pont !
Tu va peindre tout les éléments en rouge comme le "vrai" ?
Autre question, les sabords, tu les a fait avec quoi? Emporte-pièce ou cutter ?

re a tous

merci les potos !!!! , cher Miel , grace a ce forum , je me permet de travailler sans plan ......, juste tes doc , et surtout aux fotos des sujets sur le Renard .... y'en a plein !!!!


reprise des paneaux de cale , j'ai pas trouvé de quadrillage plus petit ...........................moustiquaire

Marmeuse trou a la mini perçeuse 1.5mm et petite lime carrée , pis de la patience et de l' application , car sur ce coup la on a pas droit a l'erreur, quant a la peinture y'a de grande chance , car mon but avoué et qu'il se fasse passer pour le Renard .....

.

tres amicalement herve :pirat:

a mon avis il peut passer pour le Renard, sur ta dernière photo on s'aperçoit qu'il a vraiment de la classe

Démat
je confirme il a tout du renard!!!

re a tous et au forum ,

petit changement au niveau des pieces d'artilleries .... apres recherche , je me suis aperçus que ce cotre ete armé de 4 canons de 4 et de 10 caronades de 8!!!!!!! donc pas de sabord de chasse ....... et plein d'affuts a faire !! mais hier vus la temperature j'ai fais relache pour la construction et ma je me suis motivé sur la COULEUR !!!!





p'tit zoom sur les elements du pont
*

voila , la coque est quasi finis , encore les ancres , et la decoration du tableau arriere , qui sera differente de celle du Renard ........

tres amicalement herve :pirat:

Bonjour Hervé,
En effet il a fait tellement chaud hier !
Il rend bien tout coloré comme ça, ton jaune est aussi clair à l'oeil nu ?
Ah, et fait vite les caronades, j'en ai besoin et je sais pas trop comment aborder la chose
