Dio AMX 13/75 / Ruine - Opération Mousquetaire Suez 1956 [Takom/MiniArt 1/35°] de THIMARIE (tuto pas-à-pas)

Bonsoir les amis,

comme je vous l'ai indiqué sur le sujet principal, le diorama fait l'objet d'un post à part, afin de vous présenter ma manière de réaliser la partie diorama proprement dite hors la maquette qui viendra occuper le diorama.

Le contexte de ce diorama : l'Egypte en 1956 pendant la crise de suez. La scène sera constitué d'un bâtiment issu de la gamme Miniart, d'un char AMX 13/75 avec son chef de char en figurine de Takom, une figurine d'un Egyptien sur son âne de MasterBox, quelques palmiers à réaliser en scratch, d'un terrain pierreux sablonneux avec surement peu de relief, nous sommes proches du canal de Suez.

Vous pouvez retrouver l'historique de l'opération et. le montage du char sur le lien suivant : https://www.laroyale-modelisme.net/t24079-amx-13-75-operation-mousquetaire-suez-1956-takom-1-35-diorama#534300


Premier étape, réalisation du bâtiment.

Ouverture de la boite Miniart. Pour info, le prix de la boîte est d'une vingtaine d'euros.



Le kit comporte des plaques vacuformées pour les batiments et des grappes classiques pour les autres éléments















un point rapide sur la qualité des plastics :
Ce sont des plastics relativement mous, qui contiennent de nombreuses trace de bulles d'air qu'il faudra traiter au fur et à mesure. Sinon la qualité de la gravure est très bonne.


Travail sur les éléments vacuformés

A l'aide d'un pointeau ou d'une pointe sèche, on repasse 4 ou 5 fois le long des décors. Une pointe ronde est nécessaire afin de pouvoir suivre correctement le contour des reliefs.



On exerce ensuite un mouvement de rotation au niveau du marquage et ça part tout seul, si ce n'est pas le cas, on repasse le poinçon.







On y va morceau par morceau en fonction du relief.




Après avoir libéré la pièce, on la frotte à plat sur une feuille de papier de verre grain 180, puis on ébarbe la tranche avec du grain 400 ou un scalpel pour les parties structurées des décors.







Les éléments de bâtiments (murs, planchers...) sont constitué de deux pièces qui seront assemblées par collage, sur la photo ci dessus le plafond avec ses solives de plancher, la photo ci dessous, le sol avec son carrelage.







on procède ensuite à l'assemblage des deux parties par collage est mise sous presse






Remarque importante, la notice de montage est plus que succincte, il faut bien l'étudier auparavant.

Par exemple, le plafond du second étage comporte un décalage  dans le mur pour les deux pièces qui vont constituer le plancher. Il va être nécessaire de procéder à un calage à l'aide de chutes de plastic pour permettre un bon positionnement et un bon collage des deux parties












Après séchage, il faudra reprendre la jointure des éléments par ponçage pour les parties planes et au scalpel et à la lime ronde pour les décors. Il faudra aussi débuter et mastiquer.

Voilà pour aujourd'hui les amis.

N'hésitez pas à poser des questions, émettre des commentaires.

Amitiés,

Thierry

Bonjour les amis,

poursuite de l'assemblage du bâtiment. Pas facile, sarcome je l'ai déjà dit, les raccords ne sont pas très précis. Je ne sais pas si certains d'entre vous ont déjà monté des blindés de cette marque Miniart, car si c'est aussi imprécis que celui ci , ils ont du jurer un grand nombre de fois.

Enfin après beaucoup de patience, de réflexion et d'anticipation on y arrive et on limite la casse.

Le bâtiment, sa taille est conséquente, 27 cm de haut



Découpe des emplacements des huisseries



Lorsque les décrochages sont importants, il vaut mieux fractionner les découpes




Le résultat obtenu




Je consolide par la mise en place collée de petites cales issues des chutes et cela sert aussi de guide pour positionner les deux éléments qui seront maintenus ensemble par collage uniquement sur la tranche.




Déchets...






Les pièces sont maintenues par des petites pinces ou de la bande cache pendant la durée du collage






Mise en place à blanc.




Pendant le collage, le montage est maintenu par des équerres et des pinces.




Voilà le résultat obtenu




Mise en place à blanc coté intérieur des plafonds et planchers d'étages




Fabrication des supports de balcon. Il y a du boulot à faire en matière de finitions..




Pas de porte et muret de balcon, après élimination des bulles, application du mastic acrylique Vallejo



Fabrication de la porte d'entrée






Elements constitutifs du balcon après limage, masticage et ponçage




Masticage de l'angle intérieur du bâtiment




Montage à blanc du balcon et des huisseries sur la façade, cela donne une idée du rendu général. Il reste encore à mastiquer, limer, poncer, reprendre la gravure des créneaux du toit et des pierres des murs latéraux





Voilà pour ce soir.

Bon week end à tous,

Amitiés,

Thierry

Heureuse initiative tu as eu Thierry !
En effet, quel maquettiste n'a jamais admiré des dioramas lors d'une expo, puis rêvé puis désiré avant se lancer dans ce type de modélisme, histoire de mettre en valeur son oeuvre ?
C'est d'ailleurs une ferme intention pour le Pourquoi Pas? en cours de construction et, bien qu'encore loin du but, je commence à y réfléchir, notamment par la scène (banquise ? Port de St-Malo ? Iles faroé ?), la configuration des ancres, embarcations, voiles, passerelle... et la recherche de figurines, accessoires, matériaux...
Bref, autant dire que je vais suivre ce pas-à-pas avec plaisir et intérêt.
Vas-y Thierry et merci par avance de cette aide !

Très bien ton tuto, merci!

Pour ma part j'ai l'habitude d'armer l'intérieur des bâtiments Miniart avec des longueur de balsa.

Au passage je n'ai jamais compris pourquoi cette marque proposait toujours des fenêtres et des portes s'ouvrant VERS l'extérieur!

Vivement la suite.

Bonjour Gilles,

Merci.

Lostiznaos a écrit:

Au passage je n'ai jamais compris pourquoi cette marque proposait toujours des fenêtres et des portes s'ouvrant VERS l'extérieur!

C'est vrai. . C'est peut être à cause des consignes de sécurité.


Amitiés,

Thierry

bonjour

 je vais cela sérieusement regardé pour apprendre , car je n'ai pas encore fait cela,les mises en scènes , c'est bien aussi , et je me mettrais peu être aux maquettes plastique. ça fait moins de poussière que le bois   .
bonne journée

Bonjour,

merci à tous les deux.

Amitiés,

Thierry

Bonsoir les amis,

on en était resté au collage de tous ces éléments. Je vous cache pas le coté brut de fonderie de ces maquettes qui nécessitent un gros travail de reprise et de finition. Après avoir limé, poncé, re-gravé (et c'est pas fini !!!), calé avec de la carte plastic, j'ai refait les liaisons au niveau des assemblages des pierres des murs avec du mastic putty Tamiya. (Une après midi de travail...) La technique : on applique avec un cure dent sur 3 à 4 centimètres puis avec le cure dent trempé dans le Lacquer Thinner Tamiya, on lisse, on retravaille la forme en essayant de supprimer la marque de la ligne de séparation des deux plaques constituants les murs.

Le résultat obtenu :







Le résultat obtenu ne me plaisait qu'à moitié, trop lisse. J'ai donc appliqué à l'éponge de l'Anti Slip Past de Mig Ammo, produit qui permet de texturer la surface pour un aspect brut de fonderie.

Le résultat obtenu :


















 Le résultat obtenu me plait mieux




Mise en place du balcon pour lequel il a fallu que je cale avec de la carte plastic, il faudra que je rajoutes du mastic à la jointure.




Voilà les amis, le bâtiment se termine et va pouvoir passer comme l'AMX à l'atelier peinture.

N'hésitez pas à apporter vos commentaires, de même vous avez des questions.

Bonne soirée,

Amitiés,

Thierry

Bonsoir Thierry   j'avais loupé le post et la encore j'admire   Bonne suite à toi

Bonsoir Lionel,

merci.

Bonne soirée,

Amitiés,

Thierry

Bravo mais surtout merci, danke, thank you, multumesc... Thierry, pour nous dévoiler tous tes p'tits trucs bien utiles pour les dios.
Vite, la suite !

Bonjour Yves,

merci d'apprécier et d'être présent sur mon post

Amitiés,

Thierry

Bonjour Thierry

Très intéressant ton dio et beau départ

Bonjour,

merci les deux Michel

Amitiés,

Thierry

Bonsoir les amis,

une petite avancée sur le diorama, j'ai passé une demie journée à nettoyer mes 3 Aérographes qui en avaient bien besoin. J'ai fait le Schnellboot et le Stuka sans nettoyage en profondeur, alors aujourd'hui démontage complet, passage au bac à ultrason avec du Glanzer et roule ma poule, c'est reparti pour un tour.

Alors ce bâtiment de diorama. Comme je vous l'ai déjà écrit, ces bâtiments Miniart ne sont pas un modèle de précision. Donc masticage impérative au Putty Tamiya, puis séances de ponçage.




Reprise nécessaire des gravures à droite à gauche et notamment dans les angles



Gravage réalisé avec un réglet et un scribe tamiya




Le résultat obtenu après un petit coup de lime







puis dégraissage au pinceau avec de l'alcool isopropylique




Mise sur pique des éléments à recouvrir d'apprêt




Application de l'apprêt One Shot Primer Mig Ammo couleur sable à l'Aérographe







Voilà les amis, 24 heures d'attente pour un bon séchage de la couche d'apprêt et les travaux de mise en peinture vont pouvoir commencer.

Bonne soirée à tous,

Amitiés,

Thierry

Comme d'habitude un superbe boulot Thierry.

Et merci à toi de nous faire partager ce pas à pas très instructif.

Bonne soirée.

Et bien, voilà un sacré travail Thierry !!!!

Bonsoir les amis,

parallèlement à la peinture des figurines, j'ai un peu avancé sur le bâtiment principal du diorama

Mise en place de bande cache Tamiya pour peindre la base de couleur des pierres à l'Aérographe.

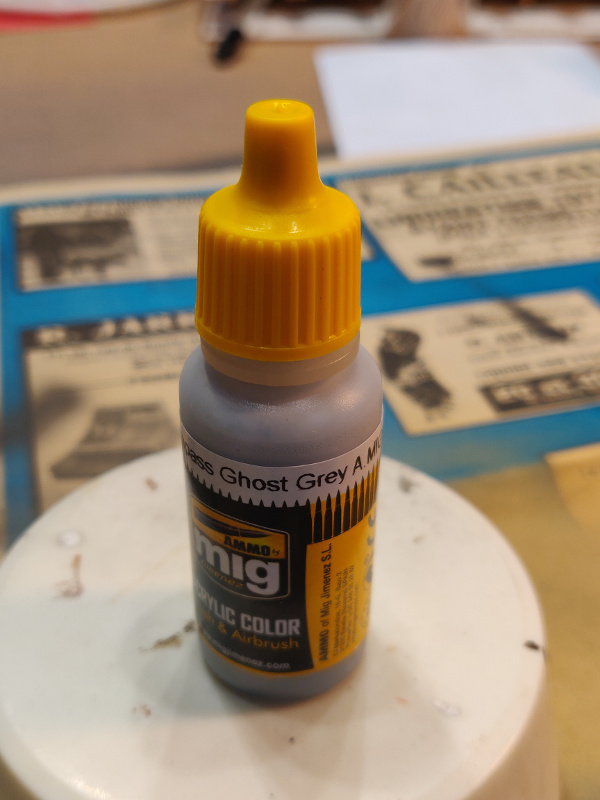

La base de teinte retenue est du Ghost Grey Mig Ammo, dilué à 40% et passée à l'Aérographe à 1,2 bar en plusieurs passes légères.



Voici le résultat obtenu :










Quelques heures plus tard, démasquage.










C'est nickel, le résultat est net

Etape suivante, pré-ombrage des lignes de différences de structures avec une teinte Red Earth de Mig Ammo, diluée à 50%, appliquée à l'Aérographe avec une aiguille de 0,15 à 1 bar de pression.










Voilà les amis.

N'hésitez pas à apporter vos commentaires.

Demain, début de la peinture des pierres, une à une, dans différentes teintes. Ca va être le bagne , il y en a qui les cassaient, moi je vais les peindre...

Bonne soirée à tous,

Amitiés,

Thierry

Raahhh… C'est bô !!

Allez, Jean Valjean, reposes toi bien ce soir, demain tu attaques les cailloux…

Bonne soirée.

Salut Thierry. Je me répète mais ton pas-à-pas n'est pas seulement magnifique mais aussi très utile. Là, si je comprends bien, à mon d'une grève , tu laisses enfin tomber l'aérographe pour revenir au bon vieux pinceau !

Bonjour les amis,

poursuite du bâtiment principal. Aujourd'hui application de la teinte générale sur la partie enduite.

Cela commence par un masquage des pierres. J'ai utilisé du masking putty Mig Ammo et du Blu tack.














Pour peindre la partie enduite, j'ai utilisé la teinte Vallejo vieux blanc, dilué à 60%, appliqué à l'aéro, 1,2 bars en de nombreuses passes fines pour ne pas masquer le pré ombrage et en insistant au centre des panneaux pour apporter plus de lumières













Après démarquage, j'ai profité que le studio photo est maintenant disponible  pour prendre les photos sur un ton neutre avec un bon éclairage.










Pour la peinture des pierres, j'ai retenu les 4 teintes suivantes :




On est dans les beiges, beiges jaune, gris et marin léger


Première teinte appliquée aléatoirement : le Dunkelgelb Mig Ammo qui va apporter un peu de jaune clair










Lors de ces étapes de peinture des pierres, les teintes vont un peu "jurer" comme on dit, mais après l'application de jus, brossages à sec..., cela aura complètement disparu.

Voilà pour aujourd'hui. N'hésitez pas à apporter vos commentaires.

Bon week end,

Amitiés,

Thierry

Propre, net et sans bavure !

Bonjour THierry,

J'adore ce truc.
J'ai toujours eu envie de faire un dio avec des ruines mais je ne me suis jamais lancé. Je range ton post dans ma doc… T'être qu'un jour...

Bon Week-end.

Bonjour les amis,

merci pour vos commentaires.

Amitiés,

Thierry

Bonjour les amis,

belle avancée sur le bâtiment ces 3 derniers jours.

Poursuite de la peinture des pierres

Avec du Grey High Light Mig Ammo










Puis avec une teinte Dust Mig Ammo










Et enfin avec une teinte Gelbbraun  Mig Ammo










Mise en peinture des lignes de façade et encadrements avec du Light Brown Grey et du Satin White Mig Ammo, à raison d'une goutte de blanc pour 5 gouttes de Brown, dilué à l'eau à 50% et étalée au pinceau en 3 passes légères.













Réalisation du contour de la porte du bas avec la teinte Azul Andréa Vallejo diluée à 50% appliquée au pinceau en 3 passes légères










Peinture des portes avec la teinte Old Wood Mig Ammo à l'aéro, dilué à 30% appliqué en passes légères à 1,2 bars










Réalisation en scratch des vitres qui viendront équiper les fenêtres.

Pour cela, application de bande cache, découpée au scalpel pour réaliser un gabarit de la taille des vitrages







Application de ces gabarits sur une feuille d'acétate



Les vitres sont découpés au scalpel




Puis elles sont découpées et rayées pour réaliser des vitres cassées.






Chaque vitrage est conservé individuellement avec ces débris, fixé sur un bout de bande cache Tamiya. Le vitrage sera apposé sur la porte au tout dernier moment de l'assemblage final.






















Application de la teinte chipping Mig Ammo sur lr fer forgé du balcon.



Le produit Heavy Chipping Effect Mig Ammo est appliqué à l'aéro dans le but de créer des marques d'usures et d'éraillures.



Après séchage du produit :
Application à l'aéro de la teinte Azul Réal Vallejo sur les boiseries et le fer forgé. Cette peinture est diluée avec Airbrush Flow Impower Vallejo. Le Thiner de la marque ne suffit pas car la peinture est très épaisse et sèche rapidement sur l'aiguille sans cette précaution. 4 gouttes pour 10 gouttes de peinture. Cela fait office en même temps de diluant.














Puis on humidifie les surfaces et très légèrement avec un pinceau, un cure dent on réalise les traces d'usure et la teinte du dessous ré-apparaît.



















Passage d'une couche de Klir à l'aérographe pour figer le résultat

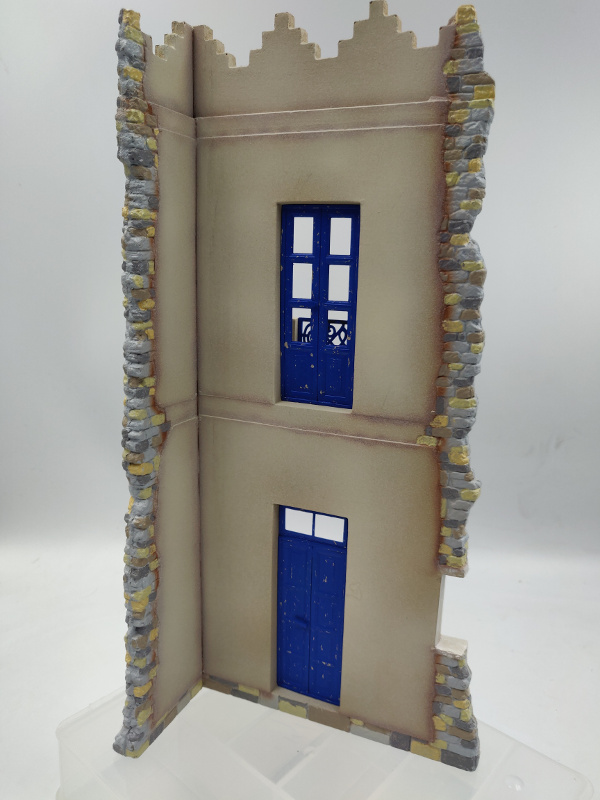

Positionnement à blanc
















Voilà les amis, n'hésitez pas à apporter vos commentaires.

Je vous souhaite un joyeux Noël

Amitiés,

Thierry
