Paquebot MS Astoria au /100 ème modèle en bois et carton

Paquebot MS Astoria au /100 ème modèle en bois et carton Sam 09 Juin 2018, 17:39

Bonjour , je me suis inscrit sur votre site il y a quelques mois en signalant mon souhait de réaliser ce paquebot a bord duquel j'ai
eu le plaisir de participer à une croisière d'une semaine .
Depuis , j'ai recherché de la documentation et je pense , à ce jour en avoir assez pour me lancer dans la réalisation .
Si je dispose d'une bonne expérience dans le domaine de la réalisation de modèles réduits au 1:32 en bois et carton d'avions ( je suis inscrit sur le site fighters ) je ne dispose pas d'expérience dans le domaine naval .
A ce niveau votre site est très intéressant ( notamment au niveau de la réalisation des coques )
A ce stade , j'ébauches les plans ( coupes et vues en plans des divers ponts )
Je vous envoie ces photos dans le message suivant ( désolé pour la mauvaise qualité )
A bientôt
Ray

Paquebot MS AstoriaSam 09 Juin 2018, 17:43

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020410

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020414

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020411

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020417

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020412

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020413

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020416

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020415

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 10 Juin 2018, 10:18

Salut Raymond
Je constate que comme moi tu fais un bateau des années 1930-1950 à partir d'un plan.
Moi j'ai été obligé de trouver un plan ressemblant au "Circé 2"( les archives de la SNC ayant brulés) . J'ai donc les coupes verticales qui ont l'air de te manquer . Si c'est bien le cas il te faudra faire comme moi , trouver une coque qui lui ressemble ( à part la jupette qui m'a l'air unique ). Moi j'ai trouvé pas mal de plans pour mon Circé sur "pinterest" .
Je vais suivre ta construction de L'Astoria
Serge

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 10 Juin 2018, 13:35

Bonjour Serge ,
merci pour tes conseils .
un ami qui a fait une croisière dernièrement sur l'Astoria a demandé à l'équipage si il pouvait avoir des plans mais cela n'a pas été possible pour '' raison de sécurité ! ''
Pour les coupes de la coque , j'ai trouvé sur un site de vente de modèles en carton ( voir l'adresse http ci-dessous ) un bateau assez semblable à l'Astoria ( année de construction 1520 )le TSS Stefan Batory
La grosse différence est que celui-ci n'a que hélice et l'Astoria en a deux !
Je continue à me documenter à ce sujet .
Ou puis voir des images de ton modèle ?
A bientôt
Ray
www.kartonmodellshop.de
cliquer shop - onleneshop - schifffahrt - zivile schiffahrt - mabstat 1:...

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 10 Juin 2018, 15:16

Re
c'est sur ce site que j'ai eu le plan que j'ai transformé en remontant le pont arrière
https://librairie-hussard.com/catalog/andre-thome-p-50271.html
il y a aussi des plans de paquebots
autre:
http://www.bateaumodele.com/boutique.php?idBoutique=2&cat=Cargos,%20paquebots
Amicalement
Serge
PS ce soir je mets photos du squelette du Circée

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Lun 08 Oct 2018, 19:02

Bonjour ,
Je viens de débuter la construction de la coque.
Pour cela , comme dit précédemment , je me base sur un modèle '' carton de GPM ''
Il s'agit du paquebot STEFAN BATORY
Ses dimensions sont : L 153.5 m / Astoria : L 160 m -- l 21,1 m / Astoria : 21 m

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020613

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020614

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020615

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Mar 09 Oct 2018, 21:56

Pour l'instant c'est bien parti. Courage pour la suite de la maquette ! ^^ J'ai hâte d'en voir plus.

_________________
L'art est beau quand la main, la tête et le cœur travaillent ensemble - John Ruskin
Pour me suivre sur les réseaux : Facebook - Instagram - Twitter

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Mar 09 Oct 2018, 22:33

Beau sujet et en plus une technique intéressante, je vais suivre!

_________________
Amitiés à tous
Gilles(Lostiznaos)

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Mar 09 Oct 2018, 22:37

Tiens, je l'ai vu à Rouen il n'y a pas longtemps celui-ci.! Il y a un mois, un mois et demi à peu près.

J'avais une impression de déjà vu, c'est quand j'ai eu j'ai eu l'occasion de discuter avec un norvégien officier à bord qui parlait très bien français que j'ai compris: c'est ce même navire qui avait éperonné et coulé l'Andrea Doria...

Faut avouer que ça a un charme tout particulier ces navires, ça changer des barres HLM flottantes actuelles...

A+

_________________
Paquebot MS Astoria au /100 ème modèle en bois et carton Police10

Paquebot AstoriaDim 21 Oct 2018, 17:39

Bonjour , voilà l'avancement , quelque peu ''hétéroclite'' vu mon manque d'expérience .
A ce stade , la structure est réalisée ; partant de celle du Stefan Batory , j'ai du la modifier , notamment la poupe et la proue
Pour cela je me base sur les photos puisées sur interned ( notamment des photos de face ) qui me permettent de définir les couples en fonction de la longueur du modèle
J'ai également réalisé des parties planes d'habillage pour m'assurer que la réalisation de celles ci donnaient un bon résultat , cela semble être le cas : pour les flancs gauche et droit , je dessine une vue en plan en tenant compte de la courbure longitudinale du bateau ( partie peine en blanc et en dessous en noir )et cela sur un carton lisse de 1 mm d'épaisseur ; je retrace ce dessin sur du papier " Bristol'' /
Sur ce papier Bristol , je trace les hublots et fenêtres et je les découpe , puis je retrace une copie sur le carton .
Sur ce carton , je découpe des ensembles de fenêtres et applique un adhésif transparent autocollant .
le papier Bristol est peint avec une peinture aérosol ; le carton est peint au pinceau avec une peinture noir satinée ( la partie immergée n'est pas encore réalisée .
Lorsque la peinture est sèche je colle ensemble le papier Bristol et la feuille de carton .( vous verrai dans l'envoi suivant quelques images montrant ce processus Pour l'éclairage , je pense utiliser un éclairage géneral à partir de quelques LED de 25W équivalent ( essais en cours ) ,
de petites LED pour des éclairages ponctuels et de fibre optique pour les petits lampadaires extérieures
Je vais essayer maintenant de réaliser la proue puis la poupe au moyen de languettes en balza .

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 21 Oct 2018, 17:41

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020654

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020653

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020655

Paquebot AstoriaDim 21 Oct 2018, 17:48

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020662

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020663

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020664

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020665

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020667

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020666

Paquebot MS AstoriaDim 21 Oct 2018, 18:41

voilà encore quelque infos
la vue longitudinale ( échelle +/- 1/245 ) m'a beaucoup aidé

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020668

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020669

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020670

é

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Sam 27 Oct 2018, 20:22

bonsoir ,
voilà l'avancement , principalement le carénage de la coque au niveau de l'étrave

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020710

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020711

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020712

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020713

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020714

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020715

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 28 Oct 2018, 08:14

Partir de ZERO et en ètre arrivé la c'est déja plus que bien Exclamation

J'espère le voir "FINI",bonne continuation Exclamation

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Jeu 08 Nov 2018, 03:27

bonsoir ,

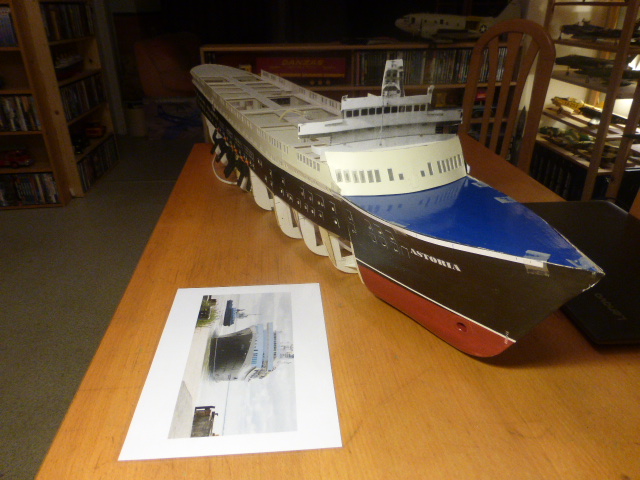

voilà quelques photos montrant l'avancement sur la coque .
Ne me parlez plus de réaliser des hublots !!!
A bientôt
Ray

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020725

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020726

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020727

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020728

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020730

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020729

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Jeu 08 Nov 2018, 09:30

Un beau travail avec un matériau inhabituel ! J'admire !
Jean

_________________
Ce qui n'est pas partagé est perdu Cool

"God save the Migou" (Gianluca) Laughing

mareisland
Béarn
Dora
Léopold
Etc . . .

Paquebot AstoriaDim 09 Déc 2018, 01:44

Bonjour ,
voilà une série de photos montrant l'avancement du modèle .
J'ai enfin presque terminé la coque , il ne reste plus que la partie immergée de l'arrière .
J'ai également travaillé sur l'éclairage : éclairage intérieur au moyen de 6 lampes basse énergie équivalent de 15W/ 240V,
éclairage des ponts arrière , de la partie frontale et des futures superstructures supérieurs au moyen de leds 12V DC alimentées par un transfo de 60W à courant continu .
Et enfin les futurs lampadaires non encore visibles sur le modèle à partir de fibre optique lumineuse ( kit ciel étoilé comprenant 100 branches )

Les photos suivent
A bientôt
Ray

Paquebot AstoriaDim 09 Déc 2018, 01:48

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020731

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020732

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020733

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020734

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020736

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020735

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020737

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020739

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020738

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020740

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020810

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020811

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020812

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020813

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020814

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Mer 12 Déc 2018, 17:20

bonjour ,
voici quelques photos ( prises de jour ) et l'avancement sur la coque
a bientôt
Ray

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020818

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020819

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020820

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020821

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020822

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020823

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020824

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020825

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020826

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Mer 12 Déc 2018, 18:45

C'est vraiment impressionnant comme travail, bravo!

_________________
Amitiés à tous
Gilles(Lostiznaos)

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Sam 15 Déc 2018, 06:33

bonjour Raymond Daune je viens de prendre le chantier en route c'est vrai comme dit Lostiznaos
c'est un travail impressionnant j'admire surtout de ta rapidité incroyable bravo
A plus pour la suite
Amiriés
Michel
andraud13780

_________________
Michel

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Sam 15 Déc 2018, 13:20

Ça fait une belle bête !

En tout cas super boulot o/

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Lun 17 Déc 2018, 09:01

Superbe réalisation Raymond ! cheers

Vraiment ! Very Happy

Bonne continuation à toi.

A+

_________________
Chantier en cours : Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe

Re: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 23 Déc 2018, 19:42

Bonsoir ,
Merci pour vos messages .
Actuellement , j'avance au niveau des super structures
La face frontale est provisoire .
Si vous désirez voir des vidéos sur le bateau réel , il faut aller sur YOUTUBE '' paquebot MS ASTORIA ''
Bonne fête de Noel à vous tous .
Ray

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020829

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020828

Paquebot MS Astoria au /100 ème modèle en bois et carton P1020827

Paquebot MS Astoria au /100 ème modèle en bois et carton

descriptionPaquebot MS Astoria au /100 ème modèle en bois et carton Sam 09 Juin 2018, 17:39

descriptionPaquebot MS AstoriaSam 09 Juin 2018, 17:43

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 10 Juin 2018, 10:18

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 10 Juin 2018, 13:35

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 10 Juin 2018, 15:16

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Lun 08 Oct 2018, 19:02

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Mar 09 Oct 2018, 21:56

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Mar 09 Oct 2018, 22:33

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Mar 09 Oct 2018, 22:37

descriptionPaquebot AstoriaDim 21 Oct 2018, 17:39

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 21 Oct 2018, 17:41

descriptionPaquebot AstoriaDim 21 Oct 2018, 17:48

descriptionPaquebot MS AstoriaDim 21 Oct 2018, 18:41

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Sam 27 Oct 2018, 20:22

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 28 Oct 2018, 08:14

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Jeu 08 Nov 2018, 03:27

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Jeu 08 Nov 2018, 09:30

descriptionPaquebot AstoriaDim 09 Déc 2018, 01:44

descriptionPaquebot AstoriaDim 09 Déc 2018, 01:48

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Mer 12 Déc 2018, 17:20

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Mer 12 Déc 2018, 18:45

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Sam 15 Déc 2018, 06:33

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Sam 15 Déc 2018, 13:20

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Lun 17 Déc 2018, 09:01

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton Dim 23 Déc 2018, 19:42

descriptionRe: Paquebot MS Astoria au /100 ème modèle en bois et carton
