Navire océanographique Calypso [plans AAMM 1/50°] de Stephane80

Bonjour à tous,

Maintenant que mon Sphinx (mon « Le Havre ») est terminé, je commence la mythique Calypso … sur plans !
C’est vous tous dont j’admire le travail et qui construisez sur plans (et même parfois sans !),  qui m’en avez donné l’envie, donc je me suis dit pourquoi pas, allons-y.

J’ai fait l’acquisition du plan de l’AAMM qui représente La Calypso dans sa version de 1959 (la timonerie a encore les hublots ronds, il n’y a pas d’hélicoptère), ainsi que du livre de Sivirine/Cousteau que j’ai trouvé pas trop cher et en parfait état sur le net. J’ai également téléchargé la notice de Billing Boats qui m’aidera grandement je l’espère pour construire plein de pièces compliquées comme la grue et les treuils … Pourvu que j’y arrive !



J’ai d’abord passé de longues heures à étudier le plan, essayer de le comprendre et de l’interpréter, pour m’apercevoir qu’il y a des gros pièges : par exemple si on mesure la largeur du pont au maitre couple sur le dessin des lignes d’eau ou des couples on trouve 15 cm, la même mesure sur la vue de dessus donne 14.7 cm… J’ai mis du temps à comprendre que c’est en raison des pavois qui se resserrent dans leur partie supérieure, et la vue de dessus montre la ligne au sommet des pavois et non pas à leur base au niveau du pont. Donc grosse méfiance pour le dessin du pont, c’est très facile de se tromper de 3 mm, il doit être redessiné à partir des lignes d’eau et des couples et pas depuis la vue de dessus ! …

Le plan est assez succinct, les divers équipements sont dessinés sous divers angles, mais franchement c’est un peu juste et ça ne suffira pas à les construire avec un minimum de réalisme … Il va y avoir du boulot mais cette fois il faut tout inventer et imaginer, pas de notice à suivre bêtement, j’en bave mais je me régale.

J’en entend déjà quelques uns qui veulent savoir si elle sera navigante, je suis navré mais c’est non, une difficulté à la fois  s’il vous plait, c’est déjà pas mal!

J’ai vu que Michgir avait commencé la sienne, sa construction du faux-nez laisse penser que ce sera dans sa version la plus récente, ça pourra être l‘occasion d’échanges de bons procédés !

A bientôt pour les 1eres photos !

Stéphane

Bonjour @ toi Stephane80
Joli choix que celui là ,je vais suivre de prêt :si ça t’intéresse j'ai les plans billing boat....
Bon courage à toi

Christian

Bonjour Stéphane,
C'est un très beau chantier que tu attaques là. Je vais suivre ta construction avec interêt car je rêve d'en faire une un jour.
Bon courage.

A mon avis les plans du musée sont plus fiables que celui de la boite.

Attention de ne pas mélanger les années pour réaliser ta maquette.

bonne réalisation.

Bonjour je prends un siège et je vais suivre. Amitié

J'ai craqué... Je viens de m'acheter les plans chez AAMM.

Tu ne choisis pas le plus facile Alors bravo à Toi je vais suivre
Amicalement
Lionel

Bonjour,

Un bateau mythique...

Je vais suivre aussi !

Steph

Bonsoir Stephane,

Je suis certain que tu vas nous faire encore une superbe maquette,

je vais suivre de près

Merci à tous pour vos encouragements !
Je sens que je me lance dans un chantier bien difficile …

@Apruz : merci pour ta proposition, je la note dans un coin de ma tête et te redemanderai si besoin. L’échelle n’est pas tout à fait la même chez billing, j’ai déjà leur notice, je ne sais pas si le plan apporte des précisons supplémentaires en particulier pour la grue et les treuils , les dimensions et la forme des pièces ? Si oui, alors ça m’intéresse !

@Fabco : oui, le bateau change pas mal selon les années, je vais m’en tenir à la version 1959 du plan. J’aime bien son look un peu désuet

@Steph84150 : ah … ! tu as craqué ? tu as bien fait !

@OVL : l'avenir nous le dira ! … j’espère que je n’ai pas placé la barre trop haut !

A bientôt

Stéphane

salut; surtout ne place pas la barre trop haut sinon la manœuvre sera difficile

le chti du Vaucluse à craqué cela ne m'étonne pas, ????
Amitié

Et oui Jacques... J'ai craqué...

Démat
Bon courage pour ce nouveau montage!

Bonne idée d'avoir choisie ce navire qui possède une telle histoire, c'est pour ma part du patrimoine, surtout qu'en on voit ce qu'il devient.............
Bon courage, je vais suivre cela.

Toujours agréable de voir un modèle de plus de ce célèbre bateau, le bouquin de Sivirine est un bon complément d'info

Salut Stéphane

Un lien avec d'autres plans qui pourrait t'intéresser pour la Calypso.
Tu descend et tu cliques sur download plans :  il y a une 20 de plans et quelques images en format zip.

http://freeshipplans.com/free-model-ship-plans/calypso/

Merci rmodel10 !

en fait je connais déjà ces plans et ce site, j'avais d'ailleurs ouvert un petit sujet il y a quelques semaines au sujet de ce site de plans gratuits, de très diverses qualités ...

A bientôt
Stéphane

… autre piège du plan qui ressemble bien à une erreur: le couple n°5 n'a pas la même largeur mesuré sur la vue "vertical des formes" et sur la vue des lignes d'eau: #4 mm d'écart …. c'est fort tout de même … Ce sont les lignes d'eau qui sont justes !
Evidemment je me suis fait avoir !

Bonne soirée et à bientôt pour quelques 1eres photos !

Stéphane

Bonjour Stéphane.
Ma calypso sera, tu a raison dans sa version plus récente que le plan. Mon travail n'a pas tellement avancé depuis les photos que j'ai diffusé. J'en suis au second ponçage de la coque. Malheureusement, le temps que je consacre a cette maquette me manque. La retraite viendra l'année prochaine et me permettra de passer plus de temps pour cette passion qui est prenante.
Je serai content de partager avec toi nos procédés.

Bon week-end
Michgir

Bonjour à tous,

voici mes toutes premières images:

La Calypso en 1959:


Si je parviens à trouver un peu de documentation photographique sur cette version avec antenne radio, je la ferai peut être !

Préparation du calque pour la quille puis report sur du contre plaqué de 5mm:


Pose des premiers couples, collage epoxy:


Je pose des 1/2 couples symétriquement de part et d'autres.
Je ne me casse pas la tête à creuser la quille et les couples vu que la maquette sera statique.
Les découpes en angle à l'avant préfigurent l'emplacement des éléments du faux nez.



Chantier assez sommaire pour le moment, la quille est juste coincée entre 2 profilés alu.
Petit renfort à la proue pour le tableau arrière. Il y a une légère tonture bâbord/tribord.
On voit que 2 couples sont asymétriques à l'avant parceque dans la version 1959, la muraille à la proue est beaucoup plus courte à babord qu'à tribord, et donc la coursive babord plus longue.
J'ai ajouté 3 couples à l'avant afin de bien accompagner la courbe des bordés, surtout à bâbord ou la muraille est très courte!

@Michgir: la tienne sera assurément bien différente ! Comment as-tu réalisé le faux nez? Moi je prévois de le faire en baguette ronde de 14mm recouverte de bristol pour simuler les tôles. (elles ne font que 8 mm d'épaisseur dans la vraie vie, dur … dur … au 1/50 ça fait 1,6/10 !!)

Bon week-end!

Stéphane

…j'ai écrit:"Petit renfort à la proue", je voulais dire à la poupe, bien entendu!

Bonsoir.

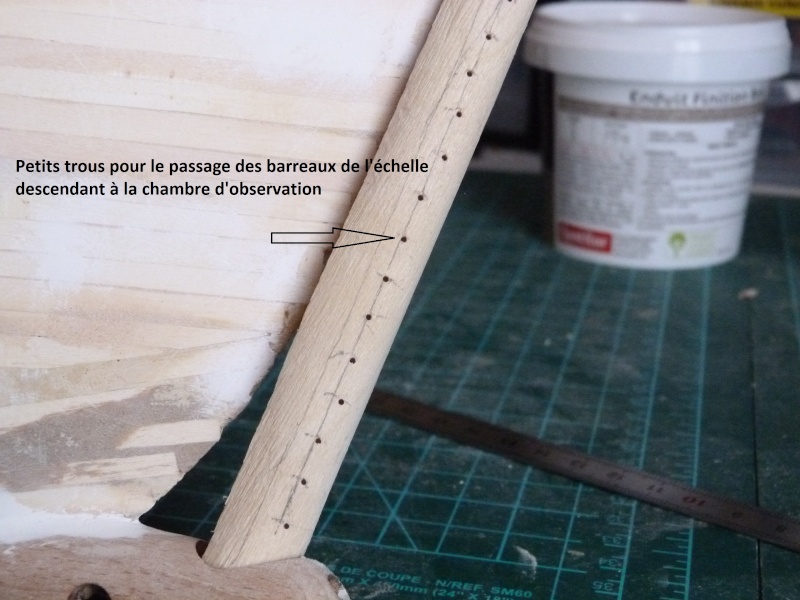

Des photos pour te montrer le faux nez.










Voila ma méthode, mieux vaux quelques photos que des belles phrases.
J'ai quand même pas mal galéré. Il y a sans doute un truc plus simple pour cette chambre d'observation.
Les mesures ont été prise sur le plan du musée de la marine et sur le bouquin de La Calypso.

Amitié.

Michgir

Merci Michgir pour le détail de ton montage !

Très intéressant et très joli travail ! J'apprécie !

Je pense que ces images détaillées seraient d'ailleurs beaucoup mieux si tu les plaçais dans TON propre sujet , afin d'éviter les confusions !!

Bon Dimanche

Stéphane

Démata
Il y a un sacré taf sur ce tarin!! Belle explication qui va aider notre ami
