Où trouver une tourelle double canons 150 mm L/48 C/36 (5,9") ?

Bonjour,

Je suis à la recherche d’une tourelle double de 15cm pour le Z32 au 1/700
J’ai trouvé une référence sur shipway mais c’est cher et j’ai un doute sur la qualité d’impression 3D
Est ce que quelqu’un connais un fabricant?? Je ne trouve rien d’autre…

Merci de vos réponses

Personne n’a d’info sur le sujet??

Je regarde de mon côté, mais ce n'est pas du tout évident à trouver.
Te tiens au jus.

Merci. Oui c’est ultra galère. Il existe la version shipway… mais ça coût un bras…

Tu as un lien pour Shapeway pur vois de quoi ça a l'air? Pas trouvé.

https://www.shapeways.com/product/FVPJ7LPLG/1-700-dkm-cruiser-15-cm-60-5-9-quot-sk-c-25?optionId=64739364

si tu as des image ou plan sa doit pas etre tres compliquer a modeliser

c'est bien se genre de navire ?

Le Z32 s'est échoué près de chez moi sur l'Ile de Batz.

La tourelle ne semble pas avoir la bonne forme chez Shapeway.. Je peux me tromper. Y a un plat entr'autre sur le dessus.



Z37:

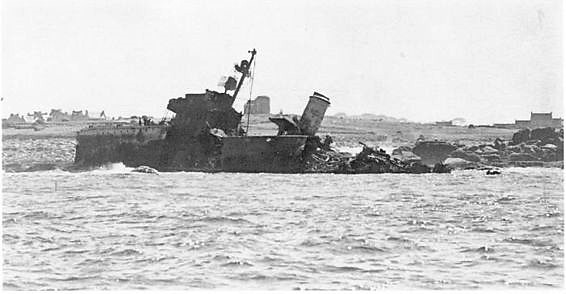

Photo du navire sur l'ile de Batz, à l'époque. Je connais bien l'ile pour y avoir séjourné très souvent avec mon bateau.

L'ile est très mal pavée du nord ouest au nord est en gros. Beaucoup de marins de toutes époques s'en souviennent.. quand il n'y sont pas restés..








Le Z32 a encore fait parlé de lui l'année dernière..

https://www.letelegramme.fr/finistere/morlaix/une-centaine-d-explosifs-decouverts-dans-une-epave-au-large-de-l-ile-de-batz-15-11-2021-12867908.php

Une centaine d’explosifs découverts dans une épave au large de l’île de Batz
Publié le 15 novembre 2021 .



38 obus ont été découverts et détruits, par les plongeurs de l’armée, sur la côte de l’île de Batz. Une épave de destroyer allemand, contenant une centaine de munitions, a également été découverte.
Au mois d’octobre, le Groupe des plongeurs démineurs (GPD) « Atlantique » de l’armée est intervenu après le signalement de 38 obus allemands, datant de la Seconde Guerre mondiale, sur la côte de l’île de Batz (29). Le total des munitions équivalant à 1,5 tonne ! Toutes les munitions non amorcées ont été déplacées et détruites.

Cette intervention a, surtout, mené à la découverte de l’épave d’un destroyer allemand de la même époque : d’après les recherches, il participait à la bataille d’Ouessant mais, endommagé, il a pris la fuite et s’est échoué au nord de l’île de Batz, en 1944. Il a été bombardé par l’aviation alliée et détruit. L’avant du bâtiment, contenant la soute à munitions, a donc sûrement laissé échapper des obus qui se disséminaient au gré des courants sur la côte.

Des munitions traitées ultérieurement
Les plongeurs ont découvert une centaine de munitions encore présentes dans l’épave. Elles seront « traitées ultérieurement avec d’autres moyens », indique le communiqué du ministère des Armées.

Ce travail a été rendu particulièrement complexe par la proximité de la zone côtière de l’île de Batz, zone dangereuse caractérisée par de forts courants.

« Cette opération que les plongeurs démineurs mènent régulièrement illustre le rôle des armées qui sont au cœur du dispositif national de défense et de sécurité de nos citoyens et de notre territoire », ajoute le ministère.

https://www.shapeways.com/product/FVPJ7LPLG/1-700-dkm-cruiser-15-cm-60-5-9-quot-sk-c-25?optionId=64739364

Ici au 1/350 pour des images...

Merci pour les infos. C’est bien cette tourelle que je cherche…

Iceman aurais tu le lien de tes vues 3D??

Au 1/700 par 2:

Le problème avec Shapeway entr'autres c'est qu'il n'y pas de photo réelle du produit imprimé..

https://www.shapeways.com/product/V5MJQQUA4/1-700-dkm-15cm-48-5-9-quot-tbts-kc-36t-x2



https://images1.sw-cdn.net/cdn-cgi/image/quality=85,gravity=auto,format=auto,fit=scale-down,width=1920/product/picture/710x528_21778118_12242999_1515352207_1_0.jpg

Yes merci pour le liens. C’est celui là que j’aurais du mettre au départ. Je cherchais une alternative à ce modèle… mais à priori je vais devoir me rabattre dessus… la tourelle revient presque aussi cher que tout le bateau…. 🥺

C'est clair, 40 euros.. et tu n'auras pas la qualité du dessin surtout au 1/700.

Et c’est sans compter les frais de douane…

Comme j'ai aussi un Z3x à faire ( mais Heller au 1/400) et que la tourelle fournie est logiquement pauvre en détail (y'en a pas !) j'ai entrepris d'essayer de la modéliser. Pour ce, je la prend en photo sous des angles normaux puis je prend quelques mesures au pied à coulisse et j'essaie de mouliner le tout sous autocad....

Et puis après, en cherchant mieux, on trouve une page avec des plans !

http://www.navweaps.com/Weapons/WNGER_59-48_skc36.php

Merci pour le plan Stéphane! Bonne trouvaille !



Ca peut aider:

Yes. Je vais tenter un scratch avec des pièces de la boîte… les vues vont être essentielles merci beaucoup.

Iceman tu as trouvé où ces vues?

Chez Kagero:

C’est un document numérique accessible?? Ou tu l’as acheté ??

On peut l'acheter ici, mais broché, probablement d'une qualité moindre:

https://www.amazon.fr/German-Destroyer-Z37-Carlo-Cestra/dp/836543766X/ref=sr_1_1?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2GRBZTPKD7ZBK&keywords=The+German+Destroyer+Z37&qid=1657474056&sprefix=the+german+destroyer+z37%2Caps%2C53&sr=8-1

J'ai trouvé ce plan très complet dans cet excellent livre:

Quel est ton projet exactement, si c'est pas indiscret.

Je fait le Z32… du moins il est en cours depuis bien longtemps… la tourelle me permettra de le finir

Top le dernier plan, merci.

Il semble qu'il est une belle erreur d'échelle entre les deux plans. Comme souvent..

Le plan de German naval guns ne semble pas à bonne échelle. Le dessin de l'échelle au centre semble juste O à 3 mètres, mais le canon est sous dimensionné de 20 % si on le compare au premier plan de Stéphane et de ses cotes.

J'ai recherché des cote de la tourelle DrkL C/38 et sur Wiki on en indique certaines interessantes, le diamètre le la barbette et l'espacement des canons. J'ai pris cette dernière mesure 1070 mm pour effectuer ma vérification: sur cette capture d'écran que j'ai faite ça semble clair, je trouve 770 mm sur le plan de gauche et la bonne cote sur le plan de droite.

https://en.wikipedia.org/wiki/15_cm_TbtsK_C/36_naval_gun

Le C / 38 avait un poids total de 60,4 t (59,4 tonnes longues; 66,6 tonnes courtes): 7200  kg du canon et de la culasse, 4300 kg (9500 lb) du berceau et du récupérateur, 22250 kg (49050 lb) de la monture , 13 750 kg (30 310 lb) du bouclier de la tourelle, 650 kg (1 430 lb) des viseurs et 2 400 kg (5 300 lb) du câblage électronique et des mécanismes. La tourelle avait une épaisseur de blindage de 30 mm (1,2 po) à l'avant, 20 mm (0,79 po) sur les côtés, 20 mm sur le toit et 15 mm (0,59 in) à l'arrière. La tourelle avait un diamètre de barbette de 3,2 m (10 pi), un diamètre de tourelle de 2,8 m (9 pi 2 po) et une distance de recul de 44 cm (17 po). La distance entre les canons jumeaux était de 1,07 m (3 pi 6 po). Le canon pouvait être élevé jusqu'à 8°/s et entraîné à la même vitesse. La tourelle avait une dépression maximale de -10° et une élévation maximale de 65°. Parmi les tourelles: 'A', qui était la seule tourelle jumelle Drhl C / 38, pouvait être entraînée de 30 ° à 0 ° à 330 °. 'B' pourrait être formé de 42° à 0° à 318°. 'C' pouvait être formé de 27° à 0° à 333°. 'D' pourrait être formé de 20° à 0° à 340°. [13]

Il y a également un petit écart d'angle quant aux facettes de la tourelle, mais minime.

Les proportions des deux plans sont identiques, ce qui est le principal.   Et les cotes du plan de droite sont bonnes.
