Bien le bonjour

le plus simple est un systeme a air comprimé  sur le net on trouve le shema pour fabriquer une torpille electrique mais c'est complexe  et demande un outillage de precision

je peut te faire un schema si tu est interressé

Bonjour BROMURE

Je suis très interressé par ton schéma

C'est sympa merci beaucoup

amitiés
Eric

Bien le bonjour

je m'occupe de ça le plus rapidement possible

Bien le bonjour

J'avais enregistré ce lien il y a un bon moment

http://docplayer.fr/21681986-Les-torpilles-pour-sous-marins-rc.html

et je m'apperçois que c'est plus simple que mon système, grosso modo mon système est proche du
du fonctionnement d'une carabine a plomb

les torpilles à gaz me semble très réaliste en fonctionnement

Vraiment magnifique
La boite moi est remisée dans mon stock..... je n'ose imaginer où pourrait être posé le modèle terminé chez moi après
Par contre, le post est réellement intéressant, car je n'avais jamais remarqué les possibilités offertes pour la rendre navigante.
Je vais suivre ce post avec intérêt

Bonjour a tous

Bromure merci pour ce tuto les torpilles a gaz sont très réaliste ,par contre il faut trouver la bombe pressuriser

Link062
 merci pour l'intérêt que tu porte au projet

Amitiés
Eric

Bien le bonjour

le raccord vissé sur la bombonne est un raccord utilisé sur les bombonnes de gaz comprimés qu'on
utilise pour les aerographe quand on a pas de compresseur et donc je pense que la bombonne à la même origine

voir aussi en GSB

Bonsoir a tous

Petite avancée .c'est long quand on veut quelque chose de propre et fonctionnelle . je n'avais pas de bras de servo assez long donc j'en ai modifier un . Tjr la base d'un bras et j'ai coller du plasticard sur du bois en coller l'ensemble sur le bras et voila ce que sa donne.

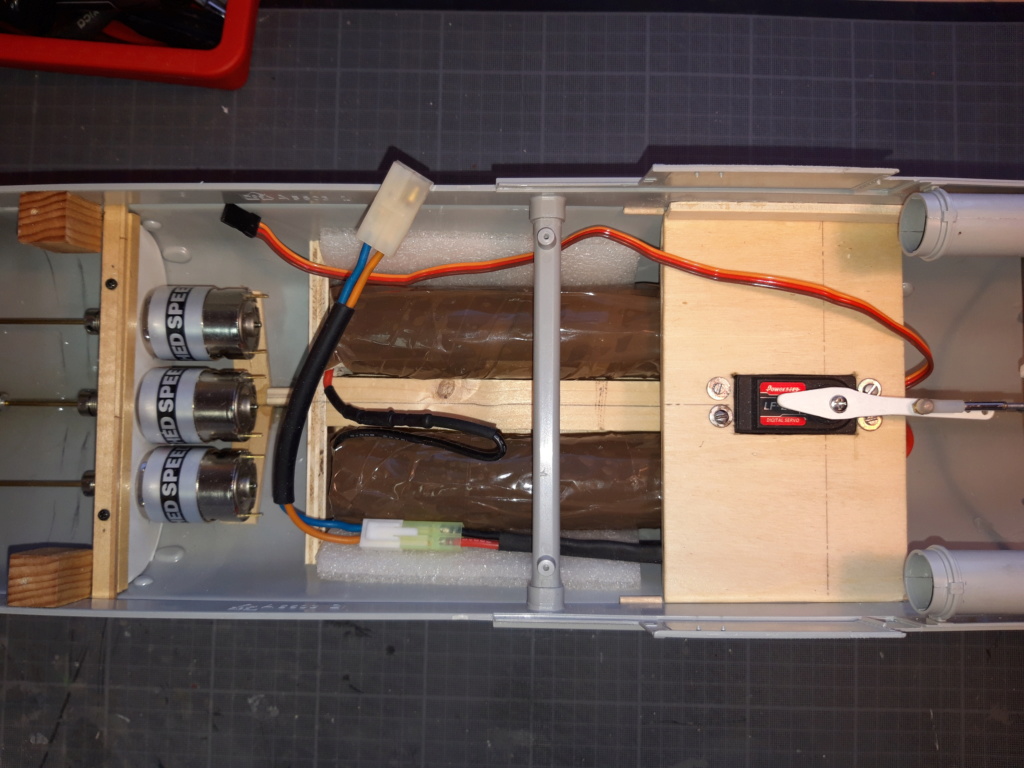

Ensuite j'ai préparer l'accu de 7.2volts . je l'ai diviser par deux pour pouvoir l'installer de chaque côté du servo d'ouverture des trappes des tubes lance torpilles



Voila pour aujourd'hui

Amitiés
Rico

Bonjour a tous

Petite avancée d'hier

-Après dégraissage passage d'un apprêt , peinture de la coque

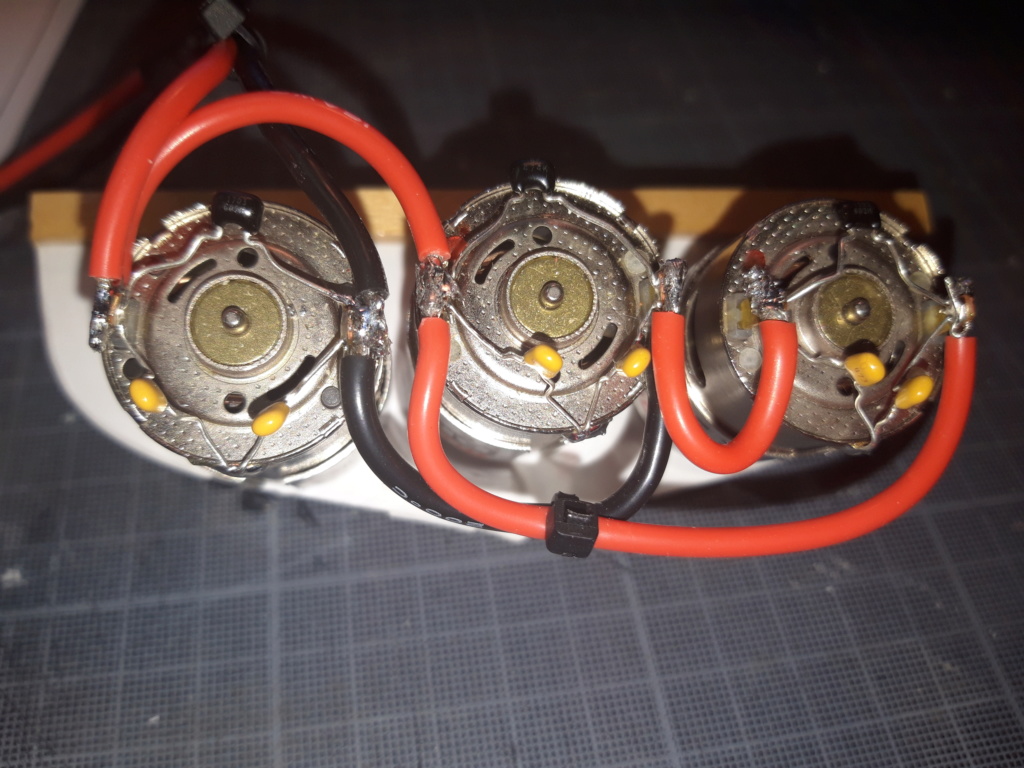

- Câblage des moteurs sachant que deux tournent dans le même sens.



Aller je vais poursuivre

Amitiés
Rico

Tout est vraiment très propre !

bonsoir a tous

Encore une avancée cet après-midi

J'ai installer sous les cardans un morceau de boite de coca pour protéger la coque et remplacer deux cardans sur les trois car lors des essais j'ai un cardan a ressort qui a casser et j'ai mis sous les moteurs un morceau de caoutchouc imper fin afin d'atténuer les bruits.





Installation complète de la radio a blanc pour avoir un peut une idée du poids sachant qu'il y a encore un Servo a installer pour alimenter le canon arrière







Voila pour aujourd'hui

Amitiés
Rico

Salut mon copain   Je vois que tu t'amuses comme un   Pour tes cardans ... Trop de puissance   En tout cas ton montage est super propre
Bonne suite à toi , protégez vous, bisous à vous deux

Bonsoir a tous

petites avancées aujourd'hui avant de reprendre le boulot demain matin ( j'ai eu 8 jours de chômage partiel ) pas assez de clients pour avoir tout les bus.

PE des rangements des obus du canon avant


Montage a blanc du poste de pilotage et vue imprenable de la boussole qu'on ne verra plus quand tout sera coller , c'est sur la PE y est pour beaucoup








c'est long mais c'est du bon hahahah……………… :mdr:

Amitiés
Rico

Bonsoir a tous

Aller encore une petite avancée

J'ai modifier l'ouverture de la trappe sur l'avant de la vedette pour pouvoir avoir accès a la vis de fixation comme  tout le dessus est démontable






Ensuite montage a blanc des trappes d'accès des tubes et ouverture de toutes les trappes ,j'ai la PE alors autant l'utiliser pour avoir une finition au top




Montage du brise lame et préparation des feux de navigation qui seront fonctionnel




Voilà pour ce soir

Amitiés
Rico

Bonsoir a toutes et tous

j'ai profiter de 2 jours de mauvais temps pour avancer sur toutes les petites pièces et PE qui est très long a monter

Aller place aux photos











Voila pour aujourd'hui

Amitiés
Rico

Bonsoir mon copain   un travail de précision très agréable à suivre   Bonne suite à toi biz à vous deux

Superbe travail, très détaillé et très précis, bravo!

Bonsoir et merci les copains

mais j'avance tranquillement ,je profite du jardin avant de retourner bosser ce Week-end

Amitiés
Eric

Bonsoir a toutes et tous

l'artilleries avec les ombrages




les ombrages du reste pour faire ressortir les lignes de rivets






ca avance doucement vu le beau temps j'ai pas mal de chose a faire dehors

Amitiés
Rico

Salut Eric,

Montage très prometteur, la PE apport un plus certain !

Bonne continuation

Alain

Bonsoir Alain

Merci et cela fait plaisir d'avoir de tes nouvelles

Amitiés
Eric

Bonsoir a tous

Après quelques a ne rien faire , si si j'y arrive aussi : au : j'avance tranquillement avec la peinture , le vieillissement que je trouve pas mal , juste ce qu'il faut donc place aux photos




































Maintenant ce n'est que de l'assemblage avec des ajustements et câblage des feux de navigation plus tard

Amitiés
Rico

Bien le bonjour

très beau montage belle peinture et le vieillissement top

Bonsoir Bromure

Merci
Pour le vieillissement il ne faut pas trop vieillir car ils étaient plus ou moins entretenu et par la rouille ( ca va viendra quand je l'aurais pratiquement fini ) qui été présente a cause du sel .

Amitiés
Eric

Ho qu’il vas être beau ce modèle
Je suis    d’envie
Superbe
Bravo
