Impression 3d et bois

Impression 3d et boisMer 12 Sep 2018, 20:13

Bonsoir à tous.

Ceci n'est pas une maquette (ou presque) mais je me suis bien amusé à créer, dessiner et réaliser cet engin !
Je suis un grand fan de Leonardo (désolé les filles, je parle du vrai : Leonardo da Vinci) même si je ne sais pas s'il a vraiment inventé ce mécanisme ou si c'est une pure fiction mise en scène par Dan Brown.

Voici donc mon cryptex imprimé en PLA et plaqué en frêne blanc et acajou.
il est parfaitement fonctionnel et le code de 10 lettres est modifiable grâce à des roues crantées qui s'incèrent dans les bagues sur lesquelles sont écrites les lettres.

L'ensemble fermé :

Ouvert :

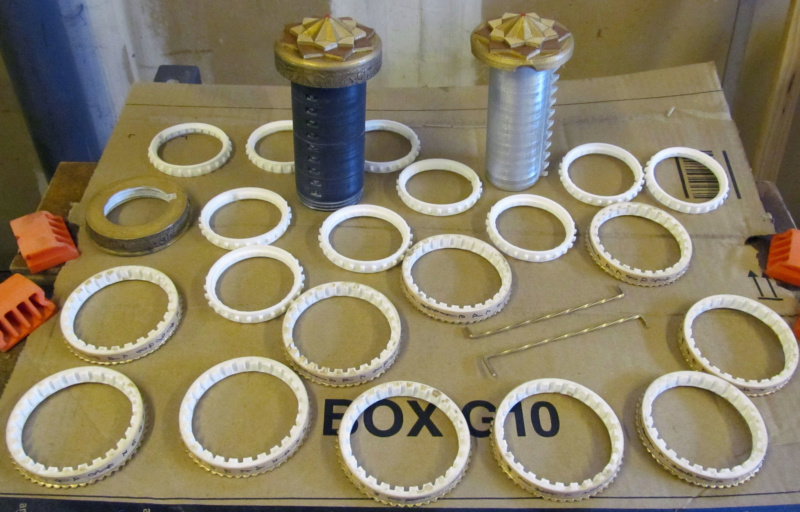

Les différentes pièces :

Amicalement
Thierry

Re: Impression 3d et boisMer 12 Sep 2018, 20:22

Fantastique Very Happy

_________________
Hi Bob!
C'est curieux chez les marins ce besoin de faire des phrases
Si Vis Pacem Parafilmum
La sous-couche, c'est un apprêt que l'on met avant
Si on bricolait plus souvent on aurait moins la tête aux bêtises
Omnes stulti, et deliberationes non utentes, omnia tentant
Une journée au cours de laquelle on n'a pas ri est une journée perdue
Espérons que le fond de la mer est étanche
Oh, ça c'est le Quacta qui se moque du Stifling
Telle est la Voie !

Re: Impression 3d et boisMer 12 Sep 2018, 20:44

épatant même sourire

_________________
Lorsque les pères s'habituent à laisser faire les enfants, lorsque les fils ne tiennent plus compte de leur parole, lorsque les maîtres tremblent devant leurs élèves et préfèrent les flatter, lorsque finalement les jeunes méprisent les lois parce qu'ils ne reconnaissent plus au-dessus d'eux l'autorité de rien ni de personne, alors c'est là en toute beauté et toute jeunesse le début de la tyrannie.
Platon, La République

« La mer, compliquée du vent, est un composé de forces. Un navire est un composé de machines. Les forces sont des machines infinies, les machines des forces limitées. C’est entre ces deux organismes, l’un inépuisable, l’autre intelligent, que s’engage ce combat qu’on appelle la navigation. »
Victor Hugo

Re: Impression 3d et boisMer 12 Sep 2018, 21:29

Merci. Juste un petit délire que j'utiliserai avec mes élèves.

Re: Impression 3d et boisJeu 13 Sep 2018, 08:02

C'est vrai que c'est épatant ! Very Happy

Je ne pensais pas que je discuterais un jour sur un forum avec un inventeur de ce type d'objet !
But that's Da Vinci Code ! Laughing

Merci mon cher Léonardo Razz

Au fait, tu enseignes quoi ? La technologie peut-être !

A+

_________________
Chantier en cours : Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe

Re: Impression 3d et boisJeu 13 Sep 2018, 08:34

Bien le bonjour

genial ton montage j'aime

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )

Re: Impression 3d et boisJeu 13 Sep 2018, 17:48

Salut Thierry

Encore une idée géniale ! Wink

_________________
Amicalement,
Pierre
Impression 3d et bois Richel10

Re: Impression 3d et boisJeu 13 Sep 2018, 17:57

Bonjour,
Superbe cette mécanique What a Face

mais il faudrait aussi que tu nous explique comment ça marche cyclops

Jean

_________________
Ce qui n'est pas partagé est perdu Cool

"God save the Migou" (Gianluca) Laughing

mareisland
Béarn
Dora
Léopold
Etc . . .

Re: Impression 3d et boisJeu 13 Sep 2018, 18:37

Merci, merci !

Philippe, pour répondra à ta question, j'enseigne tout…. je suis instit et directeur d'école primaire mais j'ai gardé quelques notions de mes études (lointaines) et de ma première vie comme ingénieur en bureau d'étude ;-

J'aime le modélisme "classique" bien sûr (sinon je ne serais pas sur ce forum) mais j'apprécie par dessus tout ce qui est un peu technique et comprendre quelques mécanisme un peu originaux.

Le fonctionnement est assez simple et en fait je n'ai pas inventé grand chose car le net regorge de plans, dessins et modèles de cryptex (depuis que Dan Brown en a mis un à l'honneur). J'ai pris des idées de ci de là et je les ai mises à ma sauce pour faire un bel objet qui s'accorde avec d'autres éléments et des meubles que j'ai faits auxquels j'avais ajouté un peu de marquèterie frêne et acajou (j'ai d'ailleurs utilisé pour ce cryptex une fin de bande de placage frêne.

Le tiroir cylindrique interne (argenté sur la photo) comprend une série de doigts qui viennent glisser dans les roues de codage quand leurs encoches sont alignées, tout simplement, le reste n'est que décoration.
Les roues de codage sont dentées afin de s'emboîter dans les bagues sur lesquelles sont dessinées les lettres, ce qui permet de créer le code que l'on veut, voici quelques autres photos (d'aussi mauvaise qualité car prises dans mon atelier sans lumière donc les couleurs sont un peu fades).

Une bague seule :

Une bague équipée de sa roue de codage (on aperçoit l'encoche à droite) :

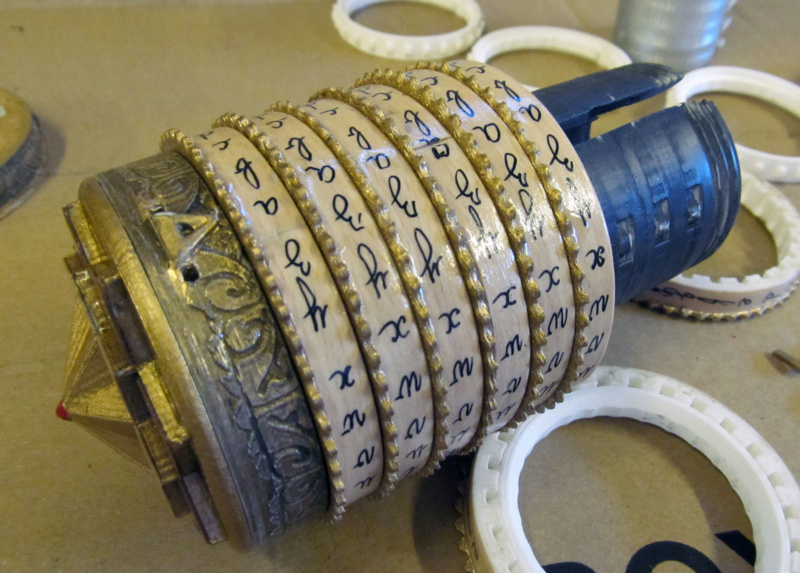

Mise en place des ensembles bagues / roues de codage :

Je suis à la recherche de plans de sextant ou d'astrolabes un peu sophistiqués afin d'essayer d'en fabriquer un ;-)

Amicalement
Thierry

Re: Impression 3d et boisMer 26 Sep 2018, 17:30

Bonjour à tous,
Deux nouvelles photos du cryptex en lumière naturelle, donc plus jolies, avant de vous présenter une autre boîte à mystère ;-)

...

Re: Impression 3d et boisMer 26 Sep 2018, 17:31

…

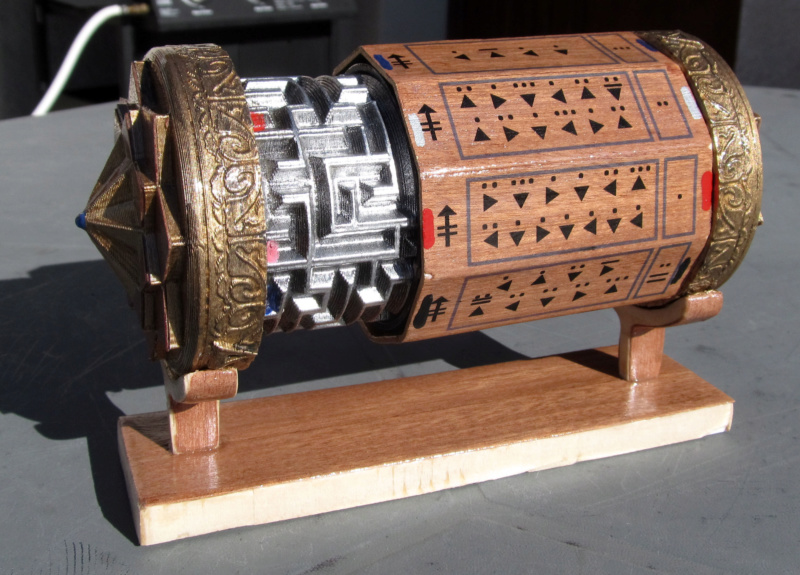

Et pour continuer, ma nouvelle réalisation de cinglé, une "Alien maze box".... c'est comme ça que je la présenterai à mes élèves, le but étant de travailler sur la numération (symbolique en base 4) en leur faisant décoder les instructions "extraterrestres" de la couronne extérieure qui tourne et se verrouille à l'aide d'un système du type de ce que l'on trouve dans les clés à cliquet, puis sur la programmation du déplacement de robots (programmes de 2015). Bien sûr, pour agrémenter le tout, il y a également des repères de différentes couleurs et un peu de vocabulaire (sur les déplacement et la latéralisation) dans la langue de Shakespeare puisque tout cela se fera pendant les cours d'anglais…

Oui, je suis cinglé !!!!!!

Quand ils auront compris tout cela ils pourront découvrir le contenu de la boîte en suivant le labyrinthe caché qui permet de l'ouvrir !

Amicalement.
Thierry

Re: Impression 3d et boisMer 26 Sep 2018, 17:37

De plus en plus beau !
J'envie le prof de techno de sixième qui va hériter de tes p'tites têtes blondes Very Happy

En tout cas tu vas susciter des vocations en cryptologie, et quand on sait combien cette science est vitale pour notre société moderne...

_Bruno

_________________
Hi Bob!
C'est curieux chez les marins ce besoin de faire des phrases
Si Vis Pacem Parafilmum
La sous-couche, c'est un apprêt que l'on met avant
Si on bricolait plus souvent on aurait moins la tête aux bêtises
Omnes stulti, et deliberationes non utentes, omnia tentant
Une journée au cours de laquelle on n'a pas ri est une journée perdue
Espérons que le fond de la mer est étanche
Oh, ça c'est le Quacta qui se moque du Stifling
Telle est la Voie !

Re: Impression 3d et boisMer 26 Sep 2018, 20:06

Merci Bruno,
J'aime bien que mes collègues de techno aient le sourire quand ils récupèrent mes anciens élèves en 6e ;-)
Amicalement.
Thierry
