Admiral Graf Spee Academy 1/350 + PE Eduard + canons Master Model

Bonjour à tous !

Après plusieurs années d'absence en modélisme naval, je reprends du service avec grand plaisir.
J'ai délaissé mes petits 1/700 pour m'attaquer à un projet qui dépasse même mon bon vieux Titanic... Le Graf Spee au 1/350.
Un peu d'histoire pour les curieux non novices du navire : https://fr.wikipedia.org/wiki/Admiral_Graf_Spee

Une très petite revue du kit :

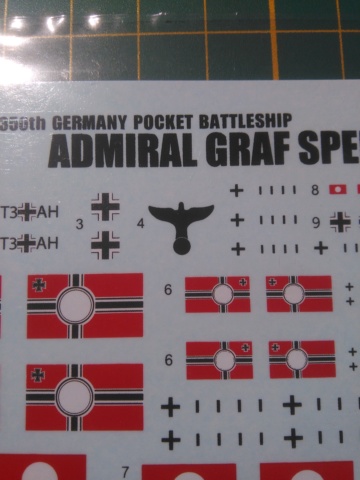

le Graf Spee étant parti en mer avant le début de la guerre il est le seul bâtiment de surface à l'avoir conservé. Elle n'est pas du tout détaillé, c'est une vulgaire silhouette noire en V au dessus d'un rond. Faudrait faire du freehand à ce niveau. En revanche les blasons à l'avant sont bien présents en décalco.




Le matos que j'ai prit en + :


Le photo découpé Eduard est ultra détaillé et très fourni, ça fait même peur par moments.
Les canons Master Model sont tops, première fois que j'en achète en laiton comme ça. Il y a les 6 principaux + les 8 secondaires et les 6 canons AA.
Equipage Tamiya en plastique au 1/350, je pensais m'affranchir du soucis au 1/700 de l'équipage photodécoupé qui est tout plat. Loupé, les figurines sont plates là aussi. Il va falloir que je trouve de quoi les faire en volume (PVA ?) si vous avez une idée...

Du coup on commence par les tourelles principales du Graf Spee, au nombre de deux :


Je sens que je vais m'amuser en voyant l'agencement des pièces. Les canons sont directement couplés à un cercle autour de l'axe pour faire de l'élévation, du coup je vais devoir "régler" la position des canons avant de couper les tubes pour les remplacer par les miens et percer à la fois l'axe et la base des anciens canons. Pour que le tout soit droit il va falloir être précis.

Petite comparaison entre la version plastique et laiton :


Je n'ai pas prit de photo de la progression mais j'ai pas mal galérer à réaligner les canons...


Idem pour les échelles sur le côté de la tourelle et des organes de visée des côtés :



Que l'on remplace dans la foulée :


j'ai laissé des petites pattes sous les échelles pour les surélevées et gagner en profondeur, elles ne sont pas directement collées et en peinture ça rendra mieux aussi :


On lime les anciennes ouvertures en plastique pour remplacer par le photo découpé

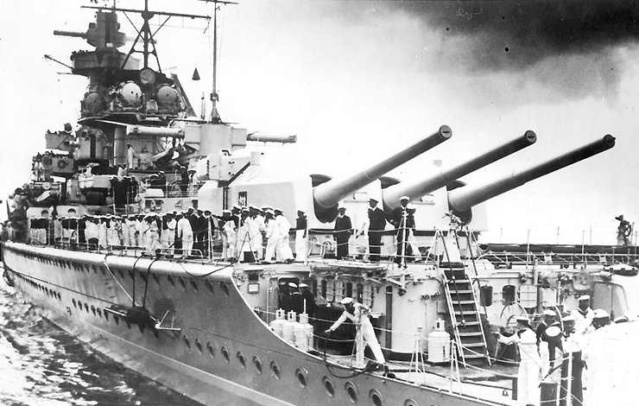

La photo d'origine des ouvertures :

On remarque par ailleurs qu'il n'y a pas de soufflet au niveau de la base des canons dans la tourelle. En tout cas pas d'apparent.

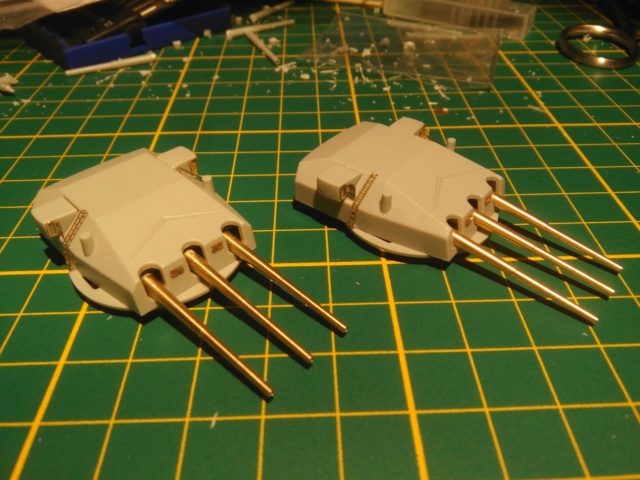

Tourelles terminées pour cette première session en douceur :




Marmeus

Dernière édition par marmeus le Mer 22 Aoû 2018, 18:40, édité 2 fois

C'est beau, j'ai fait le même il y a quelques temps, mais sans PE

J ai en stock je vais suivre

fred a écrit:

J ai en stock je vais suivre

Celui là aussi ! tu dois avoir un stock important...

Nickel Matt, ça par fort dès le début.
Pour l'équipage en "2d", il me semble qu'il y a un post où un des membres avait fait de fort belle choses sans bidouiller ....
Hâte de voir la suite.
Niveau peinture tu as pris quoi comme marque ?

J·ai aussi mais en panne de fuel !!on verra plus tard ...Les tourelles + pe sont vraiment belles ...Bravo et vivement la suite ...A+

denis25 a écrit:

fred a écrit:

J ai en stock je vais suivre

Celui là aussi ! tu dois avoir un stock important...

Effectivement je commence à avoir un peu de stock en navire avec un 1/200 Uss arizona avec les pochette Big ed , plus mes blindés plus mes motos et mes autos madame commence à hurler

La suite avec le début de la coque. Beaucoup de boulot en perspective. Il va falloir limer les chaines des ancres entre autre.
Le pont est en trois parties, si l'arrière ne me pose aucun soucis les feux parties composant les 3/4 s'ajustent mal. J'ai du raboter un peu pour que ça soit au même niveau sans gondoler. Je verrais en posant les superstructure si la différence de niveau dans le pont se voit encore comme sur la photo ou non.

Pour te répondre Little je pars sur le schéma décembre 1939 :
The Kriegsmarine's "Panzerschiff" (pocket battleship) Admiral Graf Spee:
Hull —Dunkelgrau 51 (KM 02);
Superstructure—Hellgrau 50 (KM 01);
Bridge decks—Linoleum, (use ACSM 11);
Wood decks—Teak (C 01);
Steel Decks & Boot-topping—Schiffsbodenfarbe III Grau 1 (KM 05);
Underwater hull—Schiffsbodenfarbe III Rot 5 (KM 04).
December 1939
Camouflage pattern applied to superstructure & turrets, using KM 02 & KM 06.
Arado Ar-196
Upper surfaces—RLM 72 Grün (ACLW 04), RLM 73 Grün (ACLW 05);
Lower surfaces—RLM 65 Hellblau (ACLW 03)

Coque en :
MIG peinture 008 RAL7021 DUNKELGRAU
Ak interactive peinture AK732 Gris clair RAL7038 - Hellgrau


Le rouge sous l'eau :
Ak interactive peinture AK731 Rouge pont de navire Rot 5 RAL8013 - Schiffsbodenfarbe III


Le pont :
tamiya xf78 Bois deck Tan




Quelques photos :



Dernière édition par marmeus le Lun 27 Aoû 2018, 11:34, édité 1 fois

Il ne faut pas vieillir .... J'étais persuadé d'avoir écris sur ton montage   Un bien beau début avec une belle PE    il y a quelques mois j'y avais pris un grand plaisir dans son montage   je t'en souhaite de même   bonne suite à toi je m'installe

Bonsoir,

Beau montage. Je m'installe pour attendre la suite.

Bonne soirée.

J'adore ce bateau, pour sa bouille rigolote et surtout son histoire dingue.
Je te souhaite la réussite, en tous cas ça commence plus que bien!

Bonjour à tous !
Après quelques recherches j'ai vu que mon Graf spee pouvait recevoir un pont en bois, mais vu le prix (plus cher que ma maquette et quasiment autant que maquette + planche de PE) j'ai laissé tomber cette idée. Cependant, si quelqu'un l'a et souhaite s'en séparer pour pas trop cher, qu'il me MP

On attaque par la fin de l'habillage "untersee" de la coque, avec les ancres, les arbres hélices, le gouvernail et les barres le long de la coque (j'avoue ignorer à la fois leur nom et leur utilité, stabilité ?).
Les ancres très jolies d'ailleurs :


L'arrière :


Une fois arrivé à ce stade, je me suis penché sur le plan pour voir un peu la suite ayant prévu donc de faire le pont arrière. Et là en regardant bien les grappes je suis tombé sur les canons de 20mm AA.

J'avais pas fait trop gaffe au début, mais là malgré les ajouts de PE (qui doivent déjà assez alléger le truc) j'ai peur de me retrouver avec des mastodontes pas du tout fins comparé au reste de la maquette !

Là en comparaison avec les canons AA de [size=39]10.5 cm FlaK 38[/size][size=39] !![/size]

Une vue des vrais canons :


Du coup j'ai décidé de commander des canons de chez master model en 20mm, il y en a 10 sur le navire.


Par ailleurs j'ai lu sur internet que le Graf spee avait reçu des canons de 37mm au nombre de 4, mais ceux en plastiques semblent bien, j'aviserais au montage !

La suite :
L'entre deux ponts sans l'habillage, peu détaillé en l'état :


Les enrouleurs de câble, Eduard conseille simplement de mettre un bout de plastique entre les deux côtés, j'ai décidé de prendre un morceau de rambarde (ça tombe bien j'en ai des dizaines de centimètres, merci academy !) et j'y ai enroulé du fil de cuivre autour (fil de cuivre de bijouterie fantaisie, merci Madame). Je suis assez content du résultat.




Et hop, l'arrière est habillé pour le moment avec les escaliers posés.

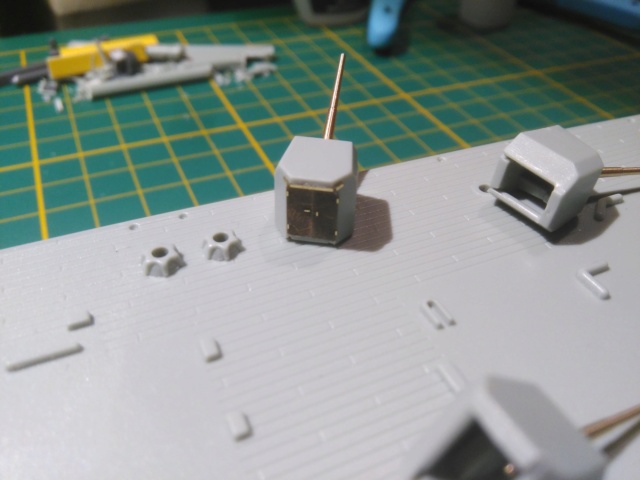

On attaque les canons des secondaires. Contrairement à l'artillerie principale, les canons en plastique étaient bien plus proche du gabarit master model. 8 à faire comme ça et un peu de photo découpé sur l'arrière avec le rail et les portes.






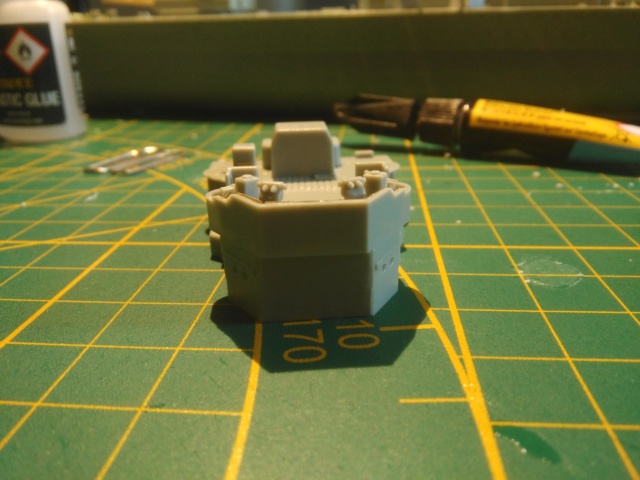

Mais là il semble qu'il y a un soucis, en effet comment les artilleurs pouvaient voir quoi que ce soit dans cette caisse fermée ?

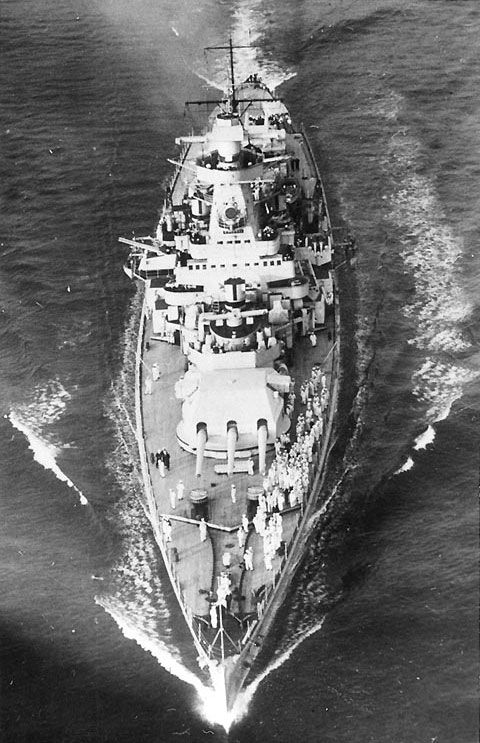

Après un peu de recherche, j'ai trouvé ma réponse : Ils avaient des ouvertures à l'avant de chaque côté du canon.

Sauf que j'ai rien de gravé et il n'y a pas non plus de PE prévue sur la planche Edouard. Il va falloir innover, je pense que je vais faire des petits rectangles à la carte plastique et représenter en version fermée les panneaux.

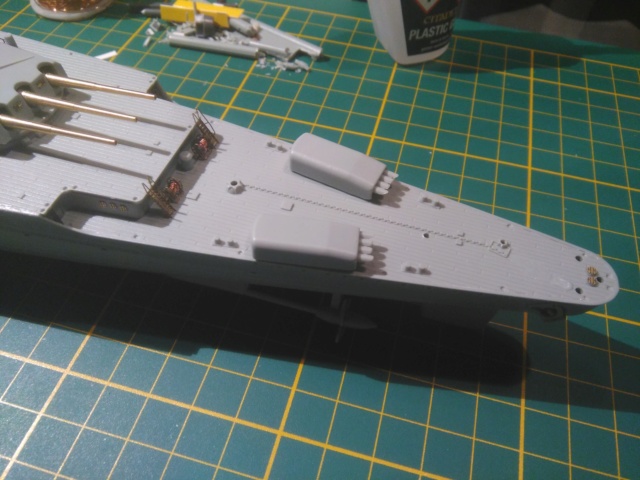

Et je crois que je vais avoir le même soucis avec les deux lance-torpille arrière :

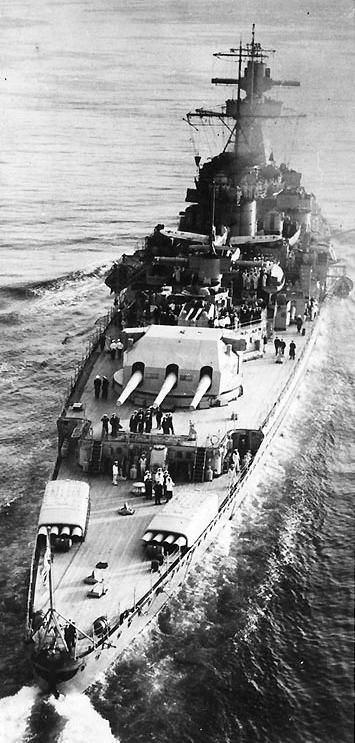

On voit ici qu'il y a du relief :


Et sur le kit trumpeter encore plus (bien qu'ici le photodécoupé soit posé à l'envers notamment la chaine de l'ancre, et il manque carrément tout un morceau de la chaine qui devrait longer le canon de 20mm, qui lui par contre est plus joli que les miens lol)


Donc là il va falloir faire de l'habillage et j'ignore encore comment.

Passé ce nouveau soucis je continue le pont arrière :

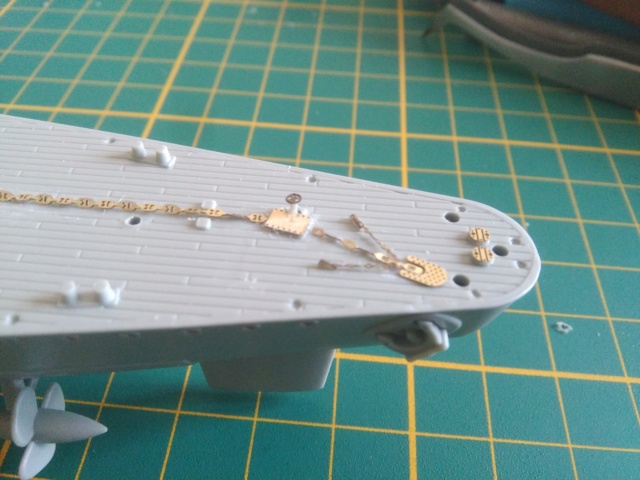

On attaque le travail sur la chaîne de l'ancre :
