Bonjour à tous,
Les vergues des vaisseaux et frégates des XVIIe et XVIIIe siècles présentent en leur milieu une section octogonale. Voici comment je procède pour les réaliser.
Tout d'abord tracer la longueur de cette zone octogonale ainsi que 4 traits séparant la circonférence en 4 zones (par exemple à l'aide d'un trusquin) :
Entailler ensuite au cutter la vergue pour commencer une section carrée :
Continuer au cutter pour fignoler cette section carrée, en ne dépassant pas les traits de crayon :
Poncer pour obtenir des faces bien planes :
Un petit peu de géométrie pour les cancres du fond de la classe : Le côté du carré est égal à l’hypoténuse d'un triangle rectangle isocèle de côté égal au rayon de la vergue, soit C = √(2r²) = r√2
Ma baguette faisant 8mm de diamètre donc 4mm de rayon, le côté du carré vaut donc 4x√2 = √32 = 5,66 mm
C'est important pour la suite.
L'étape suivante consiste à affiner la vergue pour la rendre plus ou moins conique. En fait un cône un peu ventru mais à nos échelles ça ne se voit pas. On peut faire ça au tour, ou avec une perceuse en mettant la vergue dans le mandrin, mais moi je préfère le rabot qui fait moins de poussière. Je rabote à cette étape pour ne pas être gêné ensuite dans le mouvement du rabot par ma future section octogonale.
Voici les ingrédients de la recette : La vergue effilée avec sa section carrée au milieu, 2 bouts de rallonge, deux carrés percés et 6 baguettes de la longueur de l'octogone et d'un largeur égale ou supérieur au fameux côté du carré. Si vous voulez une finition vernie, il faut choisir des bois de même essence ou au moins de même couleur
On commence par coller une baguette de chaque côté du carré :

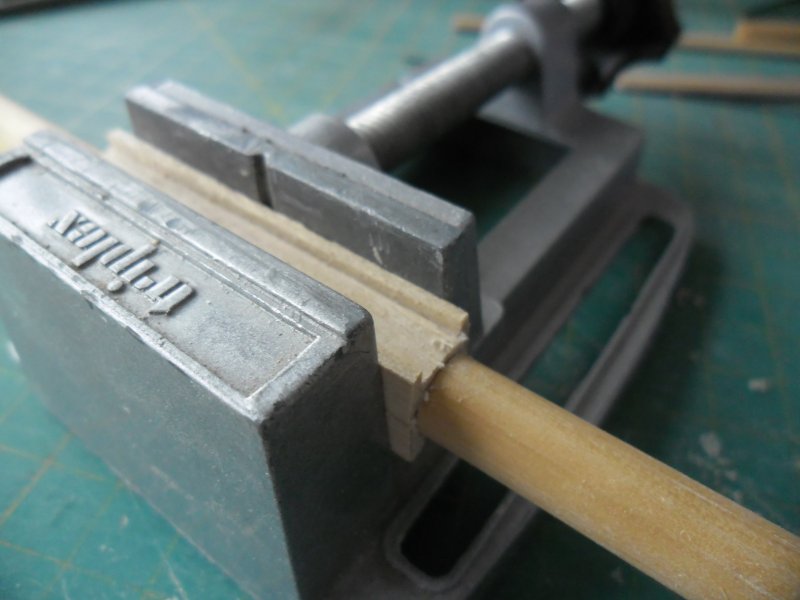

On ponce un peu pour obtenir une surface bien plane. Comme la baguette fait 6mm de large pour un carré de 5,66mm, il faut enlever un peu de gras. On colle ensuite 4 baguettes (2 sur chacune des faces restantes) et on serre bien pendant que la colle sèche :
On arase ensuite ce qui dépasse avec un cutter ou un rabot pour obtenir une belle section carrée un peu plus grande que la section de vergue :
Sur ce carré on trace ensuite les faces de l'octogone. Il faut donc calculer la largeur de ces faces. Je vous fais grâce de la géométrie, on obtient L = C x 0,414.
L est la largeur de la face de l'octogone et C la largeur de la face du carré.
Dans mon cas C = 9mm, et donc L = 3,7 environ
Il suffit alors de raboter les arêtes du carré en s'aidant des traits de crayon et on obtient un bel octogone, bien régulier :
Et voilà
Amitiés.
Fred
