Bonjour,
Je re-poste ici un message précédent qui est un peu perdu au milieu des chantiers navals et qui peut servir pour de nombreuses constructions.
Pour l'Hermione, j'avais un soucis depuis le début avec le cabestan. C'était le même que celui de mon Bounty ! Avec le même problème des 6 petits morceaux à ajouter qui étaient trop courts. Je les ai donc refaits un peu plus long mais il y avait toujours un truc qui ne me plaisait pas.
Voici le cabestan d'origine avec une première modification car les entretoises sont trop courtes (la petite pièce marron) (désolé pour la poussière sur le cabestan)
J'en avais pris mon parti et finalement je pensais garder ce cabestan... Jusqu'à ce que j'essaie d'insérer les barres de diamètre 0,8mm et que je m'aperçoive qu'elles flottaient dans les trous trop grands.
Ca m'a un peu énervé et j'ai décidé de refaire entièrement ce cabestan en m'inspirant des photos du vrai.
Voici la photo du vrai petit cabestan en cours de construction (petit... tout est relatif, évidemment)
Voici les étapes de ma construction.
- Tout d'abord prendre un rond de 3,5 ou 4 mm de diamètre. Important : il doit pouvoir entrer dans le mandrin de la mini perceuse (ou alors de votre maxi perforateur de la cave, ou dans un mini tour).
- Rendre ce rond hexagonal.
- Couper 6 morceaux de baguette de 5x2 (restant du bordage de la coque), de longueur légèrement supérieure à la hauteur totale du cabestan à réaliser.

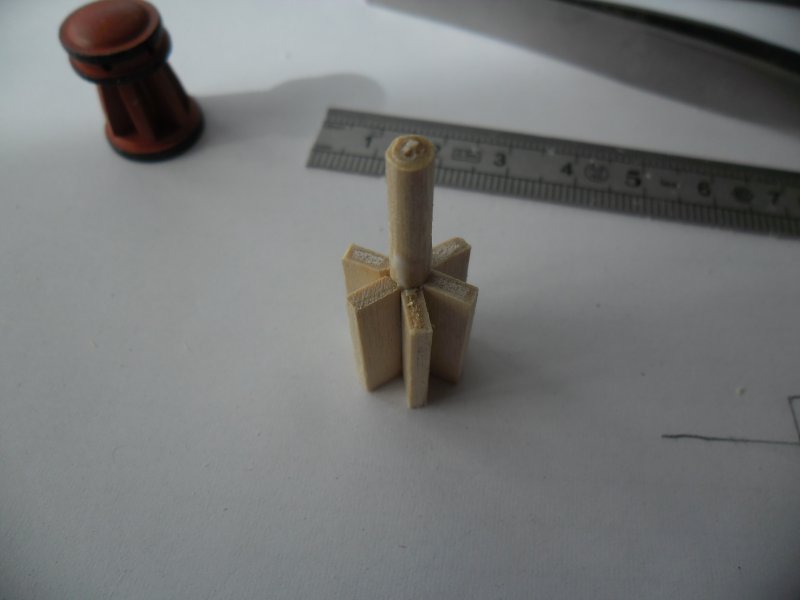

- Coller les 6 morceaux en étoile sur l'axe :

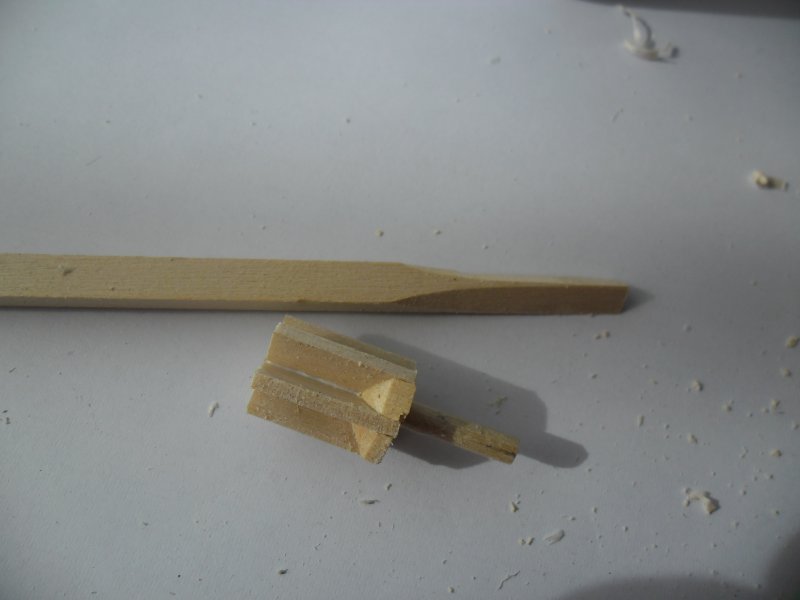

- Dans une baguette de bois pas trop dur (j'ai pris une baguette de 6x4 en ramin) qu'on taille en pointe, découper des espèces de coins et les coller comme sur la photo ci-dessous :
- On refait la même chose sur le haut du cabestan. Entretemps j'ai fait un essai de "tournage" sur le bas :

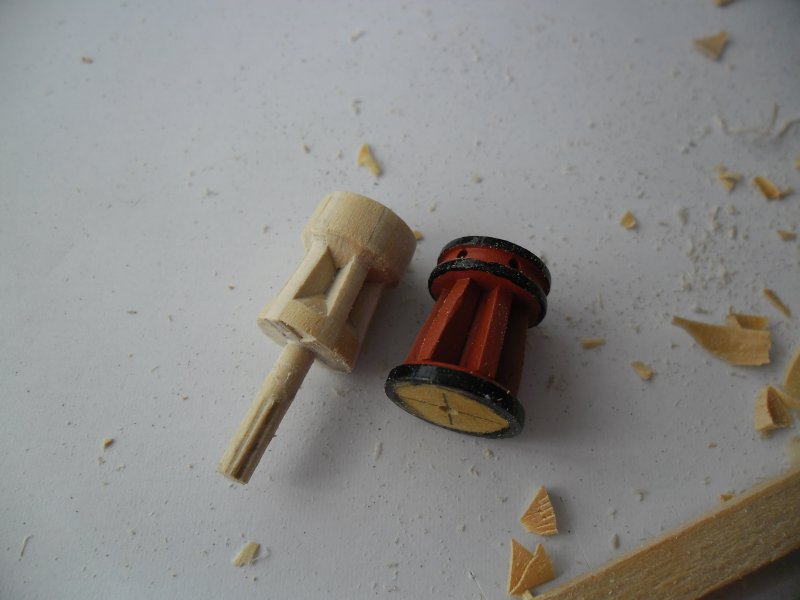

- Une fois tous les coins collés, on dégrossit au cutter pour obtenir une forme à peu près cylindrique :

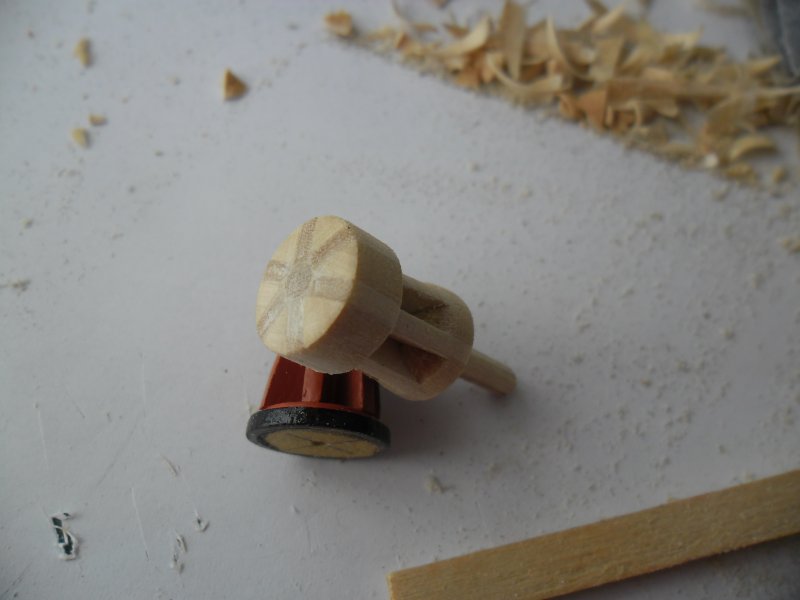

- Puis on passe à l'étape tournage, avec une lime et du papier de verre. On peut bien sûr faire ça avec un mini tour, j'en ai un, mais j'ai eu la flemme de monter tout le bazar.

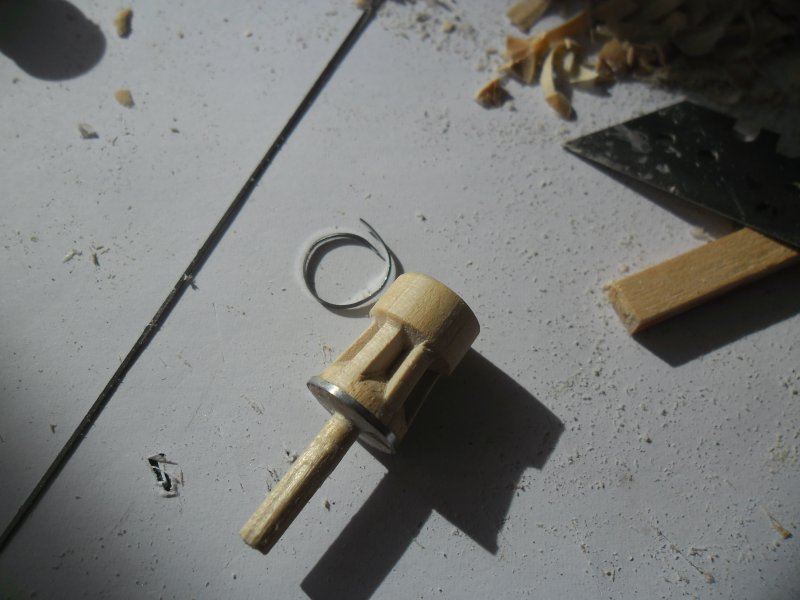

- Dernière étape : le cerclage. Avec du feuillard de métal (laiton, alu, plomb...), on confectionne 3 cercles qu'on colle à la cyano :
Et voilà, plus que 6 trous de 0,8 à faire et le cabestan est terminé. Comme diraient nos cousins québécois : ça a de l'allure !
Il n'y a plus qu'à le peindre...

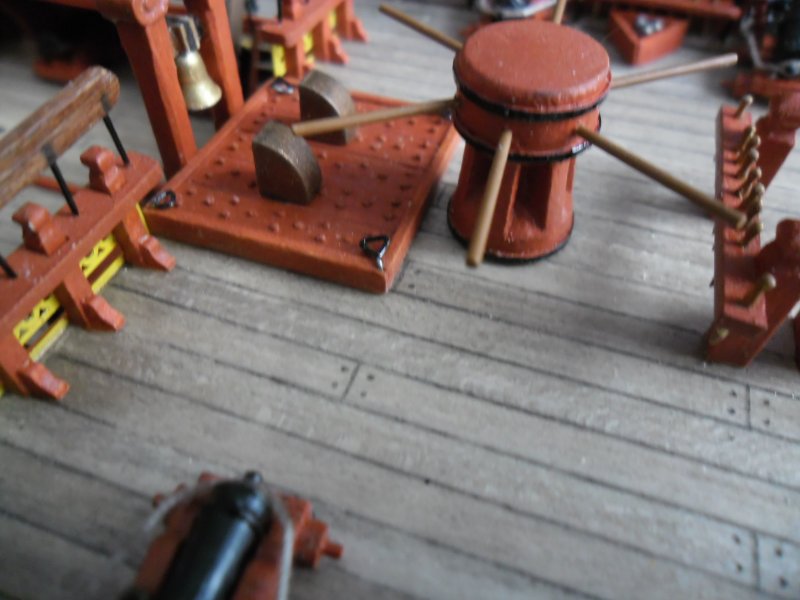

Voici le cabestan en situation :
Et le vrai :
Amitiés.
Fred P.
