Maquette du château de Azuchi (Japon) au 1/90

Cette maquette du château d’Azuchi 安土城 est une collection de "De Agostini Japan" sur les châteaux japonais en 110 numéros.

Le château de Azuchi (Azuchi-Jo) se trouvait sur les bords du lac Biwa. Sa construction a été commanditée par Oda Nobunaga mais il fut malheureusement incendié en 1582 soit 3 ans après sa construction en 1579.

La maquette du château a été mise au point par des professeurs de l'université de Hiroshima. Elle est entièrement en bois, à part la base en matière plastique très dure, et les tuiles dans une matière caoutchoutée qui permet d'épouser les courbures des toitures.
Les décorations sont en laiton photo-gravé et autocollants pour les portes coulissantes (qui coulissent réellement dans la maquette). Cette maquette qui est composée de plusieurs milliers de pièces (je en n'ai pas encore fait le décompte précis) s'ouvre en deux dans le sens de la hauteur afin de voir l'aménagement intérieur, mais aussi chaque étage se sépare ce qui permet de voir toutes les pièces et les aménagements intérieurs dans les moindres détails. Elle se compose de 6 étages plus un sous sol.

La maquette au 1/90 ème  fait : hauteur 53cm x  largeur 58cm x profondeur 52cm.

Le numéro 1 avec les pièces et un dvd de présentation historique et de la maquette. Les pièces en bois sont toutes découpées au laser (a quelques exceptions prés). On peut apercevoir les 2 carpes en métal doré ainsi que les premières décorations en laiton photo-gravé.



Présentation du château montrant une partie de l’intérieur en coupe



Présentation du château




La structure de la toiture du 6 ème étage. Les pièces s'emboitent à la perfection.



Peinture des poutres et pièces de la charpente.









Plaque de décoration du plafond du 6 ème étage



Structure des murs du 6 ème




L'intérieur du 6 ème entièrement doré avec les panneaux des fenêtres décorés. Les portes s'ouvrent et se ferment et les panneaux des fenêtres coulissent.






Le 6 ème étage terminé. Les plaques de tuiles de cet étage arriveront au dernier numéro.
On peut voir les 2 carpes en métal et les clochetons aux 4 angles de la toiture.



Amitiés
Marc

Ca change tout a fait du "navl" et ca me parait etre une maquette très très belle,bien fouillée et bien finie
Je pense déjà a ce que cela peut etre utile a un superbe diorama...

Bravo pour l'idée !!

Merci, c'est en effet une maquette assez incroyable, pleine de détails comme vous allez le voir par la suite, toutes les pièces avec les cloisons coulissantes (réellement) y sont, y compris les tatamis, et quelques éléments de décoration offerts séparément par De Agostini Japan.
par contre il faudrait faire un diaporama assez important car le château est déjà assez grand, et ce n'est que le donjon !...

Amitiés
Marc

marcjp bonjour;

Effectivement ce modèle sort de l'ordinaire.

Extraordinaire travail des charpentiers japonais de l'époque que ton travail restitue très bien.

Je vais suivre avec beaucoup d'intérêt.

Ce qui serait bien ce serait que tu mettes en ligne des photos en gros plan des décorations (comme le plafond "à caissons", des panneaux des fenêtres, etc. et, comme certains le prétendent :  "Dieu te le rendra au centuple" ! Et 100 maquettes de la collection de "De Agostini Japan", c'est quand même pas négligeable.

N'est-il pas ?

P.-H.

Original et très intéressant.
Bravo.
JPG

ca va etre du sacré montage

J'adore le style des chateaux japonais (mon favori ets celui d'Osaka) et je vais donc suivre ton montage avec grand plaisir

démat
Très beau montage Le kit est de qualité Bonne suite

Merci à tous pour vos commentaires

Oui c'est en effet une sacre maquette, je posterai demain des photos de la suite du montage.
Moi aussi j'aime bien le château d'Osaka, en plus j'ai la chance d'en habiter pas très loin et même de le voir du balcon des chambres.

La maquette est d'une qualité et d'une précision de montage incroyable, elle est pourtant complexe avec toutes les poutres qui s'entrecroisent, les toitures compliquées, les différentes pièces...du très beau travail de la part de De Agostini Japan.

A bientôt

Marc

Marc rebonjour,

Je suppose que ce modèle n'est disponible qu'au Japon ?

P.-H.

Re bonjour

Cette collection est déjà terminée en réalité et elle n’était disponible qu'au Japon malheureusement.

Marc

Marc,

Merci pour la réponse... Je m'en doutais un peu !

Je suivrai donc ton travail... (avec un regard envieux, même si c'est un vilain défaut)

P.-H.

Merci Paul-Henri

C'est une belle pièce mais quand même un peu encombrante à vrai dire, surtout si on désire l'exposer entre-ouverte!...

J'en profite pour rajouter quelques photos avant d'aller me coucher.

Montage d'un demi-étage.
Certains piliers sont à laquer en noir, d'autres restent en bois naturel. On peut apercevoir les rails pour les cloisons coulissantes. Certaines cloisons coulissantes sont à peindre en coloris or, d'autres décorées (à l'aide d'autocollants) et d'autres sont laissées en bois naturel.




A l'arrière on aperçoit la liste des pièces avec les informations pour les reconnaitre car de nombreuses pièces (surtout les piliers) sont semblables et parfois difficiles à différencier les unes des autres.



Les tatamis sont réalisés à partir d'une mousse spéciale imprimée et les bordures sont découpées dans une plaque d'autocollants et appliquées une par une.
Sur la gauche vous pouvez voir la plaque de mousse imprimée en vert clair simulant la matière des tatamis, et devant la grande plaque blanche d'autocollants dans laquelle on découpe les fines bandes décoratives bordant les tatamis. Le travail est un peu délicat mais sans difficulté.



Les tatamis d'une pièce terminés et prêts à être installés.



Je posterai des photos des détails a la fin du montage.


Bonne fin de journée a tous,

Amitiés

Marc

Avec ces photos je me retrouve dans le  livre de J. CLAVELL SHOGUN dans lequel on parle du château d'Osaka.
Pour un amoureux du Japon comme moi cette maquette est magnifique.
Amitiés

JPG

Encore un montage qui à mes yeux me parait  "Zen" mais que je devine  d'une finesse, d'une technologie et d'une qualité incroyable Un très beau montage à venir que je vais suivre comme le précédent avec un grand intérêt

Houla, ce post est partit sur les chapeaux de roues et j'ai déjà loupé plusieurs épisodes,
C'est très prometteur, voila un sujet original
Jean

3 ans de vie pour ce beau bâtiment....quelle misére...


Superbe maquette et boulot..j'attends la suite !

ZR

Bonjour à tous,

Merci pour les commentaires, je suis ravi que ce château vous plaise.

A vrai dire la construction est loin d’être aussi fun que le Higaki Kaisen, la c'est une succession non stop semaine après semaine de piliers, de cloisons, de portes coulissantes et ça n'en fini jamais. La construction à un cote très répétitif pour au moins les 2 premiers tiers.

Voila le genre de pièces que l'on à avec chaque numéro:

Des piliers, les pièces en forme de T sont en réalité des rails du bas des portes coulissantes qui s'emboitent dans le plancher, et l'on peut aussi voir des portes coulissantes, et quelques rails supérieurs des portes.



Ici l'on peut voir les 2 bases en bois composant un demi étage, plus bien sur quelques piliers, rails et portes coulissantes.



Histoire de changer, quelques cloisons extérieures, toutes à peindre en blanc, et encore des piliers!...

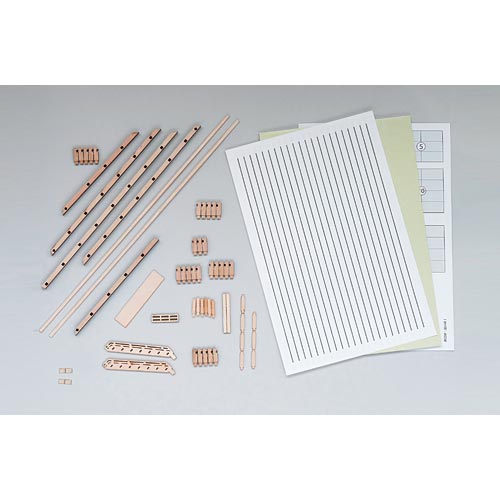

Ici nous avons les plaques spéciales pour faire les tatamis avec le plan des pièces pour la répartition et le sens des tatamis à fabriquer et installer.

On peut également voir quelques poutres et rampes d'escaliers.


Cela vous donne une petite idée du travail très répétitif à faire. Sans compter que certaines pièces se ressemblent beaucoup mais ne sont pas exactement de la même taille et ont donc un emplacement extrêmement précis. La moindre erreur et c'est toute la structure qui va poser problème très vite.

Bonne journée à tous
Marc

Le seul reproche que je constate sur cette réalisation "Magnifique"  c'est de pouvoir lire le Japonais Je pense qu'ils feraient une "Tuerie" sur l'Europe avec ce genre de réalisation hors normes  et tellement fines... Hachette et les autres peuvent aller se rhabiller
Encore merci pour la découverte

Bonjour,

Ne connaissant pas ce genre de maquette, je me contente d'admirer !!!

j'adore....

ah si seulement j'avais de la place et du temps...

Bonjour à tous,

Merci pour vos messages

Voila la suite du montage d'un demi étage:

Quelques poutres du plafond





Comme vous pouvez voir les poutres s'ajustent parfaitement les unes aux autres et sur les piliers.




Voila le demi étage prêt à recevoir la charpente de la toiture.



Pièces composant la fabrication de 4 fenêtres.



Pièces composant une fenêtre après peinture.



Les fenêtres terminées. A l'intérieur de chacune d'elles il y à 2 petits panneaux coulissants.



Bonne journée à tous,

Amitiés
Marc

Attention !

Interrogation demain sur le H7 G6 dont nous parle L'Ancien.

http://barreau.matthieu.free.fr/cours/ajustements/

L'utilisation de la calculatrice sera interdite. (*)

Un homme prévenu ...

Marcjp,

Superbe montage bien évidemment que la qualité et la précision des pièces doit rendre encore plus difficile.  Une erreur de 1/10 de mm en début de chaîne peut très vite se transformer en écart de1 mm en fin de chaîne.

Ce qui est est encore plus extraordinaire c'est que les "charpentiers" de l'époque travaillaient avec des outils "normaux" : pas de découpes ou autres manipulations réalisées avec des machines à commande numérique.

Je suis intimement  convaincu que seuls les Compagnons du Devoir pourraient encore aujourd'hui réaliser des assemblages par tenon et mortaise avec de simples ciseaux !

Bravo encore (J'ai demandé l'absolution indéfinie pour mon péché d'envie - j'attends une réponse de François, le Pape, pas l'autre)

P.-H.


(*) Considération générale : à 12 ans, à la fin du cycle primaire, nous étions tous capables de calculer le volume de n'importe quel solide (de la sphère au tronc de cône en passant par la pyramide et la calotte sphérique), de mémoire et sans calculatrice ! Le défi est lancé aux jeunes ingénieurs actuels.
