Potemkin au env. 1/200 en scratch

Bonjour.
Ayant été bluffé par un modèle de Bismarck vu sur le net, je me décide à essayer les modèles carton.
Je choisis un Potemkin  au 1/200 et au hasard, n'y connaissant rien.
J'ai déjà utilisé le carton mais pas pour le gros œuvre.
Je commence la réalisation en confiance et en même temps je cherche de la doc.
Très peu de choses, sauf quelques photos et un plan, bof.
Rapidement, je me rend compte que cela ne colle pas.
Problème de colle aussi avec le carton, je passe à la colle à bois!
Résultat, je commence à creuser et la suite sera sur ce site.
2 images pour débuter.

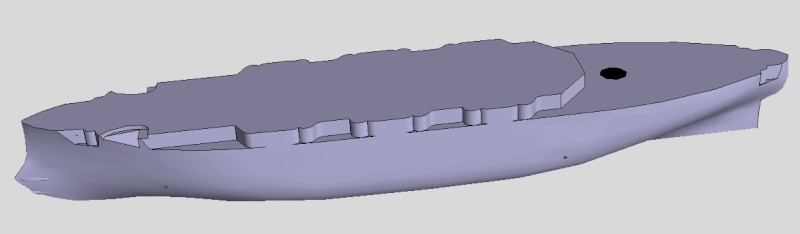

Début de la réalisation.



résultat de mes cogitations pour le moment.

Dernière édition par Gato le Mar 29 Déc 2015, 13:04, édité 1 fois

Bonjour Gato, je vais suivre ton montage bikoze je ne connais rien aux maquettes en carton, et il en existe de très belles
Bonne continuation sur ce kit, il n'existe pas grand chose comme plans ou photos sur le Potemkine, par contre son histoire célèbre est très bien racontée dans le bouquin de Richard Hough, "la mutinerie du cuirassé Potemkine".
A suivre,
Jean

Ah, un sujet pas courant chez nous (si je dis pas de bêtise), le modèle carton et en plus le Potemkine
Je vais suivre ton post et si besoin j'ai "quelques" plans et vues.

Donc à suivre

salut,c'est une tres belle maquette que ce bateau la,merci pour ce début de construction qui m'intéresse je vais suivre ça de pres
a+

Super début...bravo pour ton courage et ton savoir faire !

ZR

Bonjour Gato,

Une belle réalisation en perspective !

Dommage que ce cuirassé n'aie jamais été sorti à grande échelle (je fais abstraction du très vénérable kit d'Heller repris par Ogonek)

Si cela peut vous aider, il existe un ouvrage (malheureusement en russe ) consacré à ce cuirassé.

http://www.morkniga.ru/p264485.html

Bon travail

Cédric

Je viens de finir le "Varyag" un peu le même et j'ai beaucoup aimé le style. Le carton je ne connais pas mais je vais te suivre avec plaisir dans ton montage original

Ça, au moins, ce n'est pas du classique ! J'aime cette créativité avec un mélange de matériaux qui demande quelque peu de technique.
Peux-tu nous en dire plus sur la provenance des parties en carton ? et quelle taille ça donne à ta maquette qui parait importante.
Je m'installe pour suivre, pour égayer, j'ai ramené Jean Ferrat.... j'pouvais difficilement l'éviter celle-là.

Vivement la suite !

Re
Je précise de suite que je ne prétends pas détenir la vérité sur le sujet.

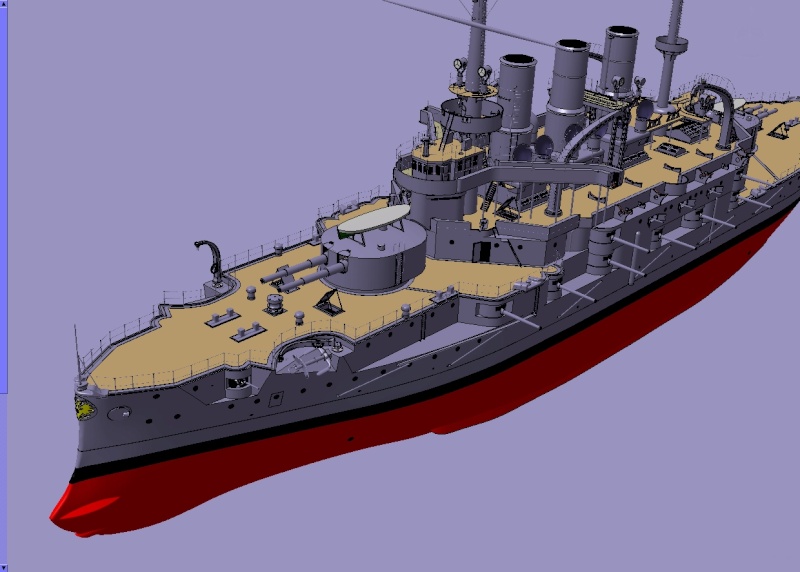

Je présente les images/dessins en couleurs type Panteleimon (gris) pour y voir clair.
Le noir n'est pas top pour cela.
Le Panteleimon est le Potemkin rebaptisé après la mutinerie de 1905.
Le coté historique de la chose se trouve sur le net entre autre.
Je continue de faire évoluer le dessin au fil de mes découvertes.

Le carton se trouve dans les papeteries.
On peut utiliser des restes mais les épaisseurs ont parfois beaucoup d'importance.
Les cartons épais sont en 1 et 2mm en feuilles de 1.2 X 0.8m (environ 6€/pièces je crois me souvenir).
Sinon pour les parties légères, canson, bristol, récup...
Je suis preneur de conseils pour le collage sur de grandes surfaces type ponts...

La longueur du modèle est de l'ordre de 55cm.

Normalement un modèle carton ne se peint pas.
Il est pré imprimé aux bonnes couleurs.
Vu les modifs, je n'ai pas eu le choix.

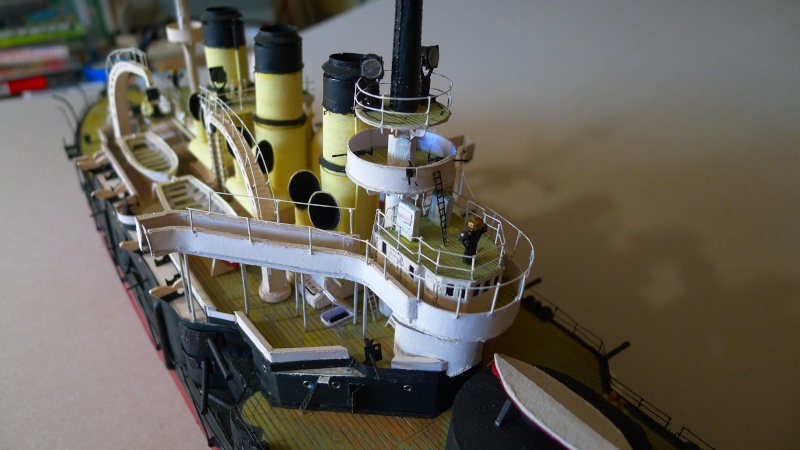

Actuellement la maquette est quasi finie.
Je publie les photos dans l'ordre, il y en a peu (de photos!).

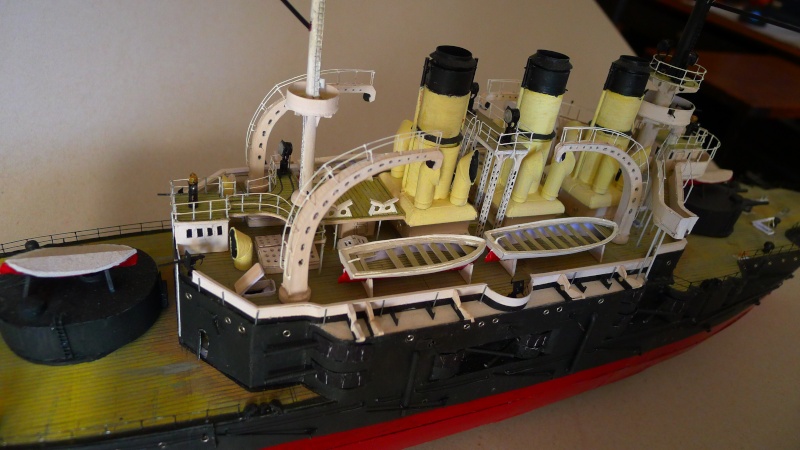

autre image

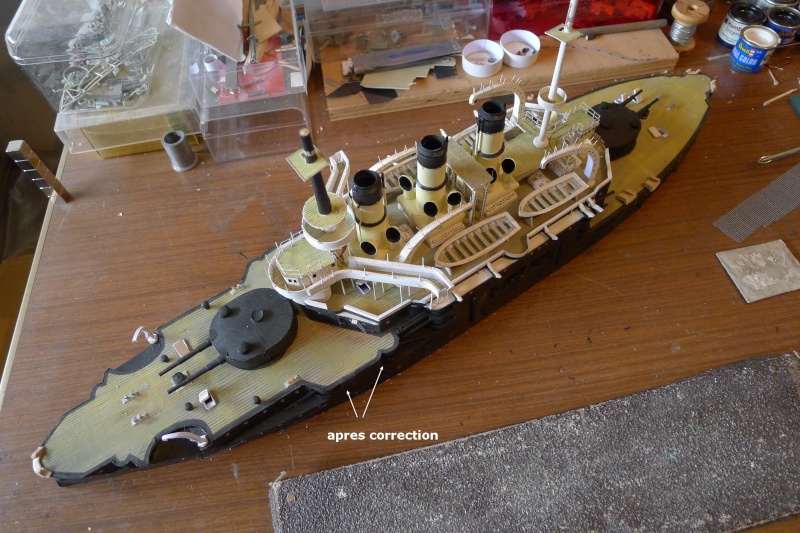

On voit les retouches sur le pont dues à la modif importante du bloc central.
De même une des tourelles de 152mm est en place.
J'ai déjà constaté qu'il manque 5mm en largeur, trop tard hélas.



Dernière édition par Gato le Jeu 31 Déc 2015, 20:13, édité 2 fois

Heu, Gato, tu sera bien le seul à le savoir et je te jure que je ne le répéterais pas !

C'est vrai que pour un modéliste, c'est toujours désagréable de ne pas être au plus parfait possible, mais là il faut relativiser 5 mm sur 55 cm de long, quasiment invisible !

Gato a écrit:

J'ai déjà constaté qu'il manque 5mm en largeur, trop tard hélas.

fox23 a écrit:

C'est vrai que pour un modéliste, c'est toujours désagréable de ne pas être au plus parfait possible, mais là il faut relativiser 5 mm sur 55 cm de long, quasiment invisible !

C'est pire!!!

C'est impeccable, t'inquiètes pas

Meilleurs vœux et bonne navigation à tous.
Sur la photo on voit l'envers des hublots.
Le verre est réalisé avec des découpes de film des vielles disquettes 3-1/4",ne prend pas la poussière.
Maintien en place par feuilles collées ou cela ne gène pas.
J'ai mis le bouge (environ 1mm pour la largeur max) mais peu visible.
Tout ce qui vient à l’intérieur doit être mis en place maintenant, ce qui entraine une suite d'essayages sans fin.
Noté sur la photo, quelques détails/modifs rarement visibles.



Sur cette 2eme photo, réalisation de descentes à placer avant d'aller plus loin.
Hélas, la aussi, c'est faux.
L'étude des photos montre que toutes les descentes sont similaires.
Je joint une photo d'époque ou on voit bien, pour info.

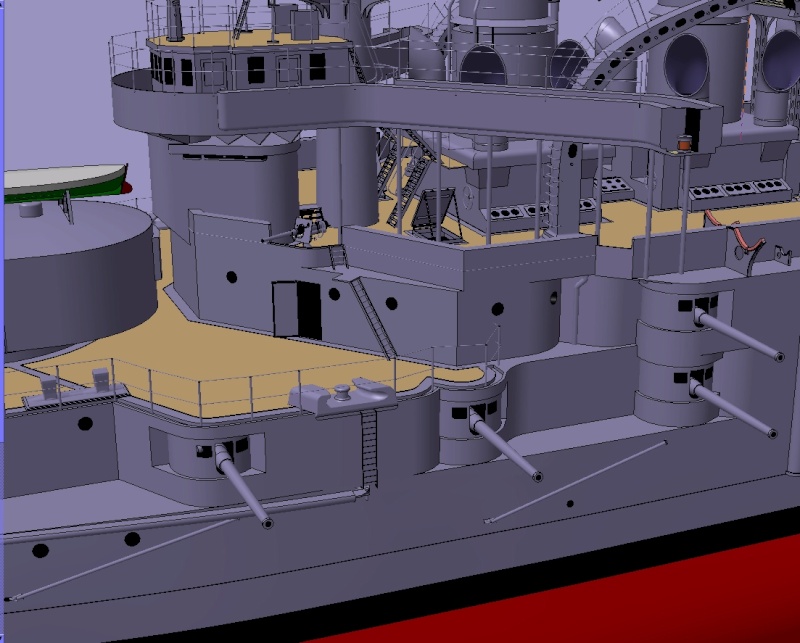

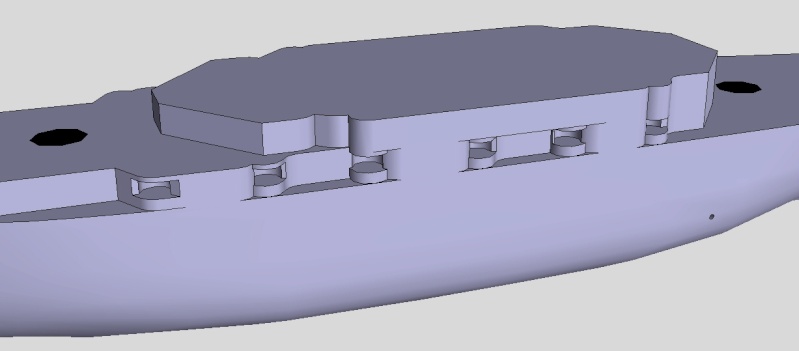

Voici quelques images des formes obtenues après longues études des photos...etc









On peut constater que la symétrie n'est pas de mise.
Cela correspond dans l'ensemble au fait que les canons (cal 152mm) sont servis par la gauche, petit dessin explicatif:



Je ne comprends pas pourquoi faire si compliqué quand cela pouvait être droit.
A bientôt.

Il faut pas chercher parfois, effectivement les côtés du navires étaient légèrement différent:

Belle recherche d'archéologie navale ! Ça prend le chemin de la réussite ce Potemkin.

Alors la je suis séché!
Jamais pu trouver ce plan qui parait être OK.
Ou peut on se le procurer?
Y a t' il des vues de profil du même niveau, des détails de superstructure, pavois, "étagère" à projecteur entre les cheminées...etc ?

La photo qui m'a le plus renseigné est celle au dessus du plan.
Dans l'ensemble je ne suis pas tombé très loin de la solution.

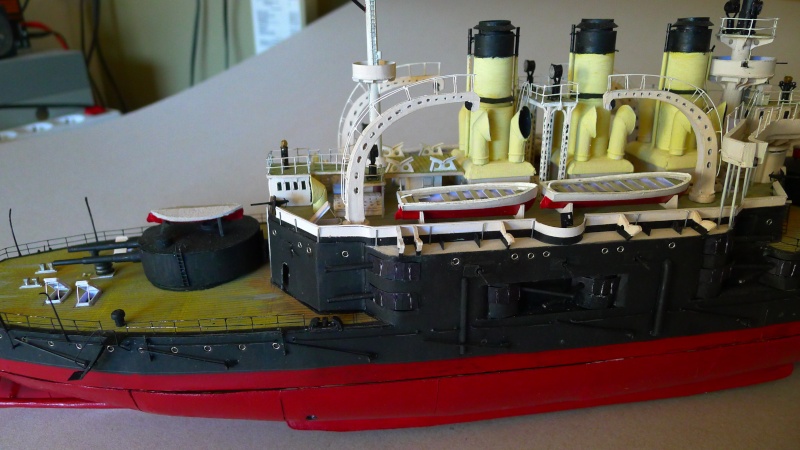

suite des photos/images:









A suivre bientôt.

Salut gato !
Joli morceau! Bluffant pour du carton!
Bonne suite!

Salut Gato, je t'enverrai ce soir ce que j'ai par MP, y a de quoi faire tu verras détail des projos, des mâts, vue de côté (je crois) etc...

Bonjour Gato,

Je ne sais pas si c'est toi qui fait les vues en 3D mais c'est un travail aussi intéressant que ton "kit", qui prend une belle allure soit dit en passant.

Pour coller des grandes surfaces de papier/carton, il existe chez 3M des colles en bombes (bleue = repositionnable / rouge = non-repositionnable) dont je faisais un usage intensif lorsque j'étais étudiant en arts graphiques.
Je suppose qu'il en existe aussi dans d'autres marques.

Bon courage pour la suite de ce sujet qui sort des chemins battus.

Cédric

Merci d'avance.
Très intéressé.

Sujet vraiment original et bravo pour le résultat obtenu à ce stade

Bonjour

C'est un bien joli montage et intéressant à suivre pour ce navire chargé d'histoire

Bonne suite

Réponse à Cédric : j'ai utilisé une colle de ce type (Cleopatre), mais je trouve que cela se décolle facilement quand on manipule les pièces.
Peut être faut 'il en mettre plus...  à revoir.

Suite des photos :

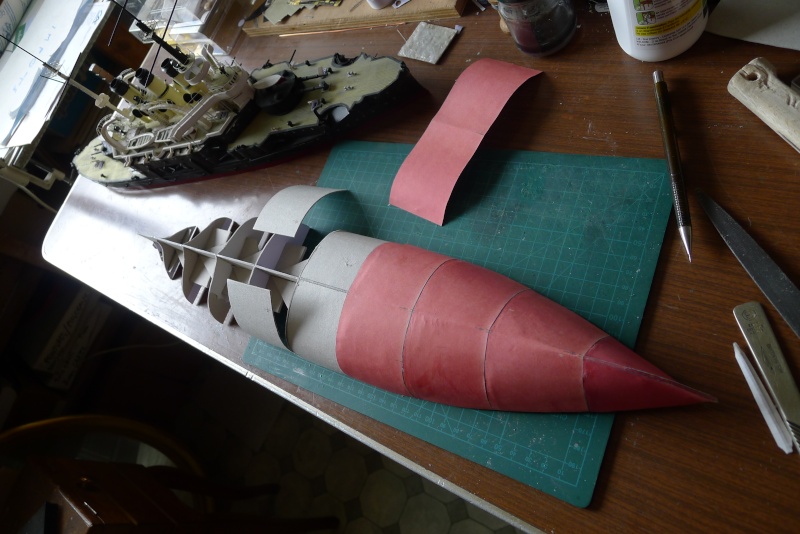

Comme on le voit, j'ai commencé ce modèle sans le bas de coque.
Puis comme le but était de se faire la main, il fallait aller au bout de la chose, donc le reste suit.



Nécessité de préparer un doublage, le carton/papier final n’étant pas assez rigide.
Malgré tout le résultat est très moyen.
Il me faut apprendre.

Bonjour Gato,

Je découvre ton sujet, quel magnifique travail !

Le carton, c'est une idée géniale ! Moi aussi je l'utilise pour pas mal de pièces, il est facile à travailler, il se colle sans problèmes à la cyano ou la colle à bois, et comme il n'a pas de fil privilégié, il ne risque pas lors des découpes au cutter de se fendre dans le sens du fil comme le bois !! Je le récupère le plus souvent dans des boites de chaussures par exemple, et on trouve une grande variété d'épaisseurs dans les magasins d'art graphique. J'utilise aussi du papier pour les petits détails très fins 1 ou 2 dixièmes d'épaisseur.

En tout cas , bravo ! je vais suivre ton avancement avec intérêt !
Bonne journée

Stéphane

Beau travail !

Pour la colle en spray, il ne faut pas inonder le support, cela ne sert à rien. Par contre, il vaut mieux éviter certaines colles / marques qui ne servent qu'au "positionnage". Regardes dans la marque 3M si tu la trouves près de chez toi.

Pour ton fond de coque, tu pourrais remplir les vides avec une mousse de type isolation - à la fois légère et rigide une fois sèche - qui permettrait d'obtenir un support plus solide. A voir si cela ne nécessite pas de doubler préalablement ton "bordé intérieur" en carton.

En ce qui me concerne, je plastifie les parties à coller du carton avec de la cyano liquide, ce qui le rend très rigide et solidifie très bien en particulier les bords et les coins. De plus une fois plastifié ainsi, il n'est presque plus absorbant et le collage en est facilité. Ensuite je colle les pièces à la cyano ou à la colle à bois rapide, je n'ai eu aucun problème de décollement, c'est costaud.
