Remorqueur de haute mer "OCEANIC" de HEGI Modellbau échelle 1/85

Bonsoir les Z'amis.


Faisant parti du lot "les pas chers... mais pas complets" j'ai gardé celui-ci pour la fin. Il m'avait semblé plus compliqué à monter.

C'est donc la Ref 3509 de chez HEGI Modellbau qui a aussi été commercialisé sous la marque REVELL. C'était il y a plus de 40 ans...

OCEANIC c'est son nom.






Cette fois... Rien à démonter, décoller, rattraper... Rien n'est fait mais comme il manque (aussi) la notice de montage, on commence par de longues heures de réflexion.

Les pièce en ABS ont été grossièrement découpées et les pièces en bois estampées, séparées de leur planchette. Ca me sembles assez complet.
L'accastillage se promène dangereusement dans la boîte... J'ai des craintes...

Je n'ai pu résister à me mettre au travail. Certaines des techniques de construction employées sont "spéciales". Pour l'instant je maîtrise.

A Bientôt pour la suite de cette "Nouvelle aventure".


Cordialement, Pierre

Dernière édition par Petrus le Ven 21 Fév 2014, 07:26, édité 1 fois

petrus beau commencement pour c' est Océanic courage et bonne continuation
cordialement
andraud13780

Démat
Bon courage pour ce nouveau challenge

Bon courage car apparemment y a du boulot sur l' établit en perspective.

Bonsoir les Z'Amis

Merci pour votre passage ainsi que vos avis et commentaires.

Après trois jours de grippe, reprise du chantier.    Ca va aller...


Réalisation et placement du mécanisme de remorquage.


Perçage et mise en place des tubes d'étambot, axes et hélices ainsi que du gouvernail. (Pour l'instant, il est juste placé. Il va remonter pour réduire l'espace gouvernail/coque à +/- 1 mm)


découpe des "trous" passage d'ancre, tuyère d'étrave, évacuation de eaux de pont.


Placement des renforts latéraux et de proue.


Essai de peinture sur le petit mât et deux couches de vernis sur les parties en bois.


Voilà ce que ça donne pour l'instant.


Cordialement et A+ Pierre.

@ L'Ancien: c'est le moins qu'on puisse dire... La précision n'est pas vraiment au rendez-vous. On met des "P'tits bouts de truc" à gauche et à droite. Quant aux plastiques durs. C'est cassant mais ça se colle très bien avec de la colle à maquette.

Pierre bonsoir
bravo très belle continuation non il y a du beau travail soigné il a une belle allure
j' ai hâte de le voir fini bonne continuation
Amitiés
andraud13780

Bonjour pollux2savoie,

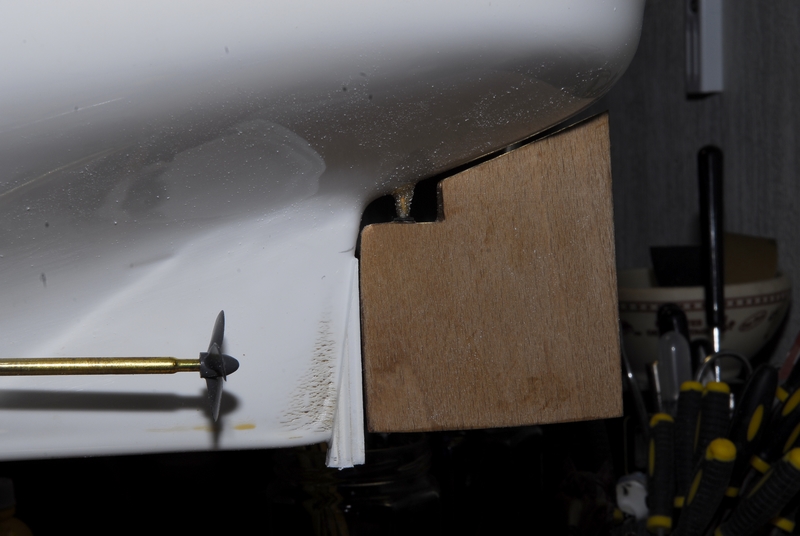

Tu as parfaitement raison. C'est une des bizarreries de la marque HEGI. Le gouvernail est en 6 pièces et la forme finale est assez éloignée de ce à quoi on devrait s'attendre.

Comme dit plus haut :
(Pour l'instant, il est juste placé. Il va remonter pour réduire l'espace gouvernail/coque à +/- 1 mm)

L'espace triangulaire (cerclé de rouge) sera compensé soit par un travail sur la coque soit par un travail sur le gouvernail lui-même.
Je ne suis pas adepte du talon de quille qui est contraignant au niveau du démontage et qui reste une partie "fragile".

Merci de l'intérêt "constructif" que tu portes à ce projet.

A+ et Cordialement, Pierre.

Dernière édition par Petrus le Mer 12 Mar 2014, 11:09, édité 1 fois

Bien le bonjour

perso j'opterai pour une modif de la coque plus tot que du gouvernail c'est plus conforme à la réalité

concernant le talon de quille ça protège et le gouvernail ne se demonte pas tous les jours

mais c'est toi qui vois

Bonjour les Z'Amis,

J'ai fini par me rallier à vos avis... D'abord ils sont judicieux et ensuite (peut-être surtout) par ce qu'ils rejoignent les "impondérables" du modèle.

Le premier est que la coque ABS n'est pas d'épaisseur constante et que les endroits les plus étirés du moulage sont aussi les plus faibles en épaisseur. C'est le cas de la quille, juste avant le gouvernail.
Un simple ponçage et... Je suis passé au travers.
J'ai donc façonné à l'angle, un "mille feuilles" avec des chutes d'ABS.



Il a été ensuite été collé et ajusté à la forme de la quille. Un peu de mastic de carrosserie et ce sera " ni vu ni connu".


Le second est qu'à cet endroit, le quille est doublée par une âme en balsa et que l'ABS a mal supporté le collage et surtout la différence de température due à la réaction de la colle double composants. (trop tard... C'est fait...)
Je profiterai donc de la modification pour mastiquer cette imperfection.


et voilà... C'est fait

C'est aussi pour cette imperfection que "j'oublis" le talon de quille (pas d'épaisseur pour le visser et manque d'ajustement de l'âme de quille ne me permettant pas de trouver la "matière" pour ce type d'assemblage).

A TOURNAI on dit " Un baudet qui fait a's mot... C'hest mitant de s'nourriture" (un baudet qui fait à sa mode... c'est la moitié de sa nourriture)

Encore merci de votre intervention.

A+, cordialement, Pierre

Dernière édition par Petrus le Mar 25 Fév 2014, 11:10, édité 1 fois

Bonjour
Renforcer la quille en la "bourrant" avec du mastic de carrosserie plus simple a faire que d'ajuster
et coller un tasseau de bois, enfin à mon avis qui n'est que personnel et à laisse à l'exécutant le
libre choix de la façon de faire
Amitié

Re les Z'Amis,


La quille n'est plus accessible par l'intérieur à cause de la présence d'une double planchette en balsa.
Donc... Difficile de renforcer la quille au mastic de carrosserie.

Les deux planchettes ont été mal collées entre elles (jour + 1mm dans le bas), elles sont mal ajustées, laissant 2mm de jour à l'angle remontant de la quille et comme l'ensemble était cassé en deux parties, il a fait l'objet d'un recollage dans les "règles de l'art" ce qui me laisse peu d'espoir de démontage sans casse...

voilà ce que j'ai retenu comme solution.




Cordialement, Pierre

Démat
Tu peux peut être mettre des ferrures qui maintiendraient le gouvernail

OK, OK, OK, les Z'Amis... Temps mort...

Le problème est résolu, rectifié, ajusté, mastiqué, poncé. (comme sur la dernière Photo.)

Merci pour votre "joyeuse" participation. :mdr:

Pierre.

Bonjour Pierre
bravo tu as bien récupérer ça fait bien fini
bonne continuation
a plus

Amitiés
andraud13780

On ne choisi pas sa famille...

Bien le bonsoir

beau travail c'est bien repris bravo

Bonjour les Z'Amis

Je n'ai pas beaucoup avancé sur ce projet... Beaucoup de petits détails à ajuster, fignoler, réparer...

Voilà où je vous avais laissés.


Façonnage des mâts de charge.


J'ai terminé le pont avant, perçage, peinture et autres "délicatesses"


Façonnage et mise en place des arches de protection du pavois



Aménagement d'une regard pour  le mécanisme de gouvernail et renfort de la poupe.


Peinture de la partie basse de la coque


Je dois encore trouver une solution pour solidariser la première arche avec la structure pour avoir accès à la cale (donc à la motorisation et  à l'électronique de RC).

Voilà... C'est tout pour hier...  Vivement aujourd'hui...

Cordialement, Pierre

Démat
Cela prend forme

Une petite remarque: pour avoir de beaux cintres sur les tubes de laiton il faut les remplir de sable très fin( sable de dune) ' les tasser et les courber à chaud, là les cintres ne sont pas déformés Bonne suite

Bonjour Miel,

En plus... Je le savais... Mais trop F....

Comme ils ne sont pas encore collés, il n'est pas trop tard.

Merci de l'intérêt que tu portes à ce projet et de la délicatesse avec laquelle tu m'annonces que les cintres ne sont pas réguliers

Amitiés, Pierre.

Dernière édition par Petrus le Sam 29 Mar 2014, 10:20, édité 1 fois

bonsoir a toi bravo toutes mes félicitations ça prend tournure très belle finitions
les détails commence a prendre de l' allure patience tu arriveras bientôt a la fin bonne continuation
bonne soirée
Amitiés
andraud13780
