Corsaire Tonnant 1793 [Corel DM50 1/50°] de Greygil

Bonjour, beau modèle, et belle coque...
Très bien

Bonjour,

Merci Djodjo et Yoann gui pour vos interventions.

@Yoann gui, oui, pour la poupe j'ai trouvé avec du mal une dizaine d'illustrations, Ratlesnake...Tonnant... et la majorité avaient la poupe finie comme le choix que j'ai fait. Je pense sincèrement que c'est surtout pour une question de "facilité" par rapport au travail que représente la finition à l'anglaise.

Pour ce qui est du plancher, je vais suivre ton conseil, laisser la teinte d'origine, de plus, une fois poncé au papier très fin, les veines se sont gorgées de canson noir, ce qui donne un aspect bois gris très intéressant.





J'ai aussi commencé à supprimer les remontées des couples afin de pouvoir terminer le troisième bordé intérieur.
Les deux premières portes de mon navire sont également en place, j'imagine que j'aurai eu du mal à bricoler à cet endroit une fois le pont arrière posé.



A très bientôt.

Il faut faire le pont avant les portes

Yoann gui a écrit:

Il faut faire le pont avant les portes

Bonjour Yoann gui,

Perspicace et très observateur tu es, comme dirait maître Yoda

Oui, idéalement en effet les portes auraient dues être posées après plancher, cependant ce kit m'a révélé pas mal de surprises, les portes et autres éléments de décor ne sont pas forcément aux bonne dimensions, on peut voir que le haut des portes a déjà été raboté, bien qu'elles touchent le sol. J'ai par conséquent opté pour ce raccourci pour éviter un rognage trop important. Le plancher n'ayant que 0.5 d'épaisseur ce sera discret. J'ai d'autres éléments de décor comme les bandes de finitions taillées en laiton qui sont prévues en haut de coque sur les longueurs, leur courbe n'est pas du tout celle du navire...

Dans l'ensemble, bien que je manque un peu d'expérience sur d'autres kits, Corel c'est assez approximatif pour un prix pourtant élevé, pour plus de 400€ je m'attendais à une meilleure qualité. Les soucis les plus récurrents ont tous la même origine, les couples prédécoupés ne correspondent pas aux tailles et formes des plans, ce qui entraîne forcément des soucis pour les étapes suivantes. Bref, c'est là le plaisir du modélisme, adapter et s'adapter

A bientôt.

Bonsoir.

Sans vouloir enfoncer un peu plus le clou, j'ai deux plans Corel qui après vérifications sont faux.
La " Sirène " et "  l'Unicorne " ont un sabord de moins que sur les plans d' origine: Chapman par exemple dont on ne peu mettre en doute le sérieux de ses plans.

Amitiés JJ

Dernière édition par JJM le Mer 08 Sep 2021, 12:59, édité 1 fois

Oui ..JJ c'est presque systematique avec les kits
Il faut pas penser kit comme un plan. C'est une base et il faut la travailler un peu.
C'est une première maquette, la finire bien sera

Oui chef !Sauf que la ,c'est l'inverse. Il ne s'agit pas de kit, mais de plans. Non seulement ils leur manque un sabord, mais en plus Corel donne de fausses informations.La " Sirène"  par exemple est présentée comme étant de 1775 alors qu'elle a été mise en chantier en 1744 et démolie en 1760 par les Anglais à la Jamaïque. H M S " Unicorne " soi-disant de 1790 est en réalité de 1765 etc ......

A qui se fier mon pauvre Monsieur ?......

Bonne journée Amicalement JJ

En général pas au kit ni à leurs histoires.
Les plans de chapman on était pas mal utilisés chez corel et mamoli.
Tu sais qu'il faut pas lire les histoires des kits c'est pas bon pour la santé d'un historien comme toi

Pour le conseil du plan c'était pour greyfil
Dans les kits il faut prendre ça comme une notice plutôt que un plan sur le quel on va vérifier nos pièces etc.

Si Corel et Mamoli ont utilisés les plans de Chapman la bière , le whisky, le chouchen ou le djinn ont du couler à flot vu le résultat . je pourrai vous montrer dans le détail, mais les fabricants de kits  ont leurs arguments un peu spécieux pour le rapport -Qualité -prix.

A la bonne votre !

JJ

Ce qui importe avant tout pour un fabriquant de kit c'est la faisabilité.

Oui quand je dis utilisé ..c'est à la base. C'est ensuite re dessiné et simplifié. Ils adaptent un gréement, inventent un nom et une histoire et voilà

BONJOUR ! pour un premier il  y a de l'idée , c'et pas mal ton système de courbure de bordees , il est vrai que les clous ou épingles en deuxième bordée  c'est moyen  bien l'histoire du canson noir par compte les lattes de ponts il manque le coupage , elle ne sont pas toutes entières , ! mais c'est normal  ,en te documentant avec tous les copains tu aurai pu  faire moins de gaffe !!! mais félicitations quand même !!! BRAVO

Bonjour,

Merci pour vos commentaires.
@papy biquet, les lattes de pont ça restera vraiment un mystère pour moi, si je cherche un peu dans les sujets, j'y trouve "des" méthodes et parmi celles utilisées il faut finalement faire un choix. C'est vrai que le premier plancher que j'avais posé, selon les plans faisait un peu "semaine du parquet chez Casto" , j'ai donc refait ce plancher comme on le voit plus haut.
Mon pont gaillard ayant une longueur de 5m, quelle serait alors la longueur la plus réaliste des planches ? Les recherches sur le net ne sont pas vraiment concluantes, d'une documentation à l'autre les prétendues normes donnent des largeurs et longueurs très élastiques.

La pose en un seul tenant a un avantage, je peux simuler ensuite par une entaille au cutter une éventuelle coupe si besoin.

Merci pour vos avis qui m'aident beaucoup.

On rentre dans du structurel après.. C'est ta première maquette il faut être sympa avec soi même
Pour faire bien un pont il faut connaître le structure en dessous, position des baux (barrots) qui font déterminer l'emplacement des jonctions et des clous. (Clous qui sont recouverts par de la pâtes ou tappe de bois)
Tout dépend des types de bateaux, des normes de construction du pays ,de l'arsenal ,de l'époque.
Les lattes de pont se sont moin larges au fil de années. Pour la longueur cela dépend, pour un bateau de pêche il y a un stock de bois du 4m jusqu'à 12 m peu être et on plaque avec se que l'on a en respectant des principes de base (deux lattes pleines entre deux jonctions de bord à bord, au moins deux barrots sous la longueur) si les lattes sont assez longues pour recouvrir le bateau il ne s'amuse pas couper (le moin de chute possible)
Pour des navires plus grand ou "militaire" avec des règles plus strictes c'est autre chose.

Exemple de la Renommée  (monographie de j.Boudriot)

Petit cotre de pêche (certains barrots sont simulés )

Bonjour Yoann gui,

Merci pour cet apport historique intéressant. L'illustration est très proche du Tonnant du coup, j'y vois que les planches semblent même être "effilées" vers l'avant.
Et bien ce qui me vient à l'esprit c'est que mon second navire (dans quelques mois), sera le fruit de connaissances de plus en plus précises et avec une expérience qui grandit au fil de mes couacs.

Merci

A bientôt.

Les méthodes de calepinage évoluent avec les périodes comme les longueurs et largeurs. Au 18ème comme au 17ème les longueurs étaient en moyenne de 6 m.
Pour la largeur 5 mm de largeur au 1/50èmme est bon.
Pour mes montages, je m'inspire du Mondfeld qui est très renseigné et complet.



Il est malheureusement presque introuvable à un prix raisonnable.

Je mets ici un croquis repris de cette encyclopédie.



Je m'en sert actuellement pour le calepinage du pont de l'Astrolabe.

Bonsoir Jean-Claude 59,

Merci pour cette info.
En effet, pas facile à trouver, en occasion un peu plus fréquent mais tout de même une petite dépense d'environ 140€.
Ceci étant l'ouvrage semble très intéressant.
Je vais me pencher sur la chose.

Bonne soirée

Il faut chercher, je trouve qu'il ne faut pas mettre plus de 100€.

Le prix raisonnable est environ 50€.
N'étant plus édité, je trouve que certains en profite et c'est dommage.
Une piste ici : Encyclopédie navale des modèles réduits… - pour €10 (diebuchsuche.eu)

J'ai pas non plus ...enfin on peut pas tout avoir ça représente vite un coût tout ces livres

Les croquis de pont sont pas ouf ouf

C'est exact, le cout des livres peut vite devenir exorbitant, c'est pour cela que je me limite à l'essentiel.
J'ai eu la chance de le trouver à moins de 50€.
J'en ai d'autre dont celui d'Orazio Curti, mais c'est le Mondfeld qui sert le plus.
j'ai aussi le livre de Bernard Frölich pour un futur projet.

Bonjour,

Aujourd'hui fin de la pose du plancher du pont principal, l'insertion des languettes de papier noir a été un peu plus compliquée, languettes droites et pont concave... un peu chaud.

J'ai "osé" quelques raccords de planches par ci par là, pas trop quand même.



Et je me suis donc attaché à l'étape suivante, le bordé intérieur.



A très bientôt pour la suite de cette aventure

Bonjour  matelot

Et bien, cela à l'aire d'aller. L'affaire semble bien engagée.

Bonne continuation Amicalement JJ

L'effet est bien
Le bordage intérieur s'appelle le vaigrage.

Par contre est ce qu'il n'y a aucune ouverture dans le pont ? Caillebotis roof etc?

Mais si, mais si. Par contre, j'ai réalisé le " Tonnant" d’après les plans de Lusci  qui sont légèrement différents de Corel. Maintenant, vérifiez sur le  " Ratelsnake " ,puisque que ces messieurs ont plagiés les dessins du corsaire américain en changeant son nom.......



Amitiés Jean-jacques

Bonsoir,

Merci pour vos commentaires et remarques.
Oui il y a bien ces incohérences entre les versions que j'ai pu voir.

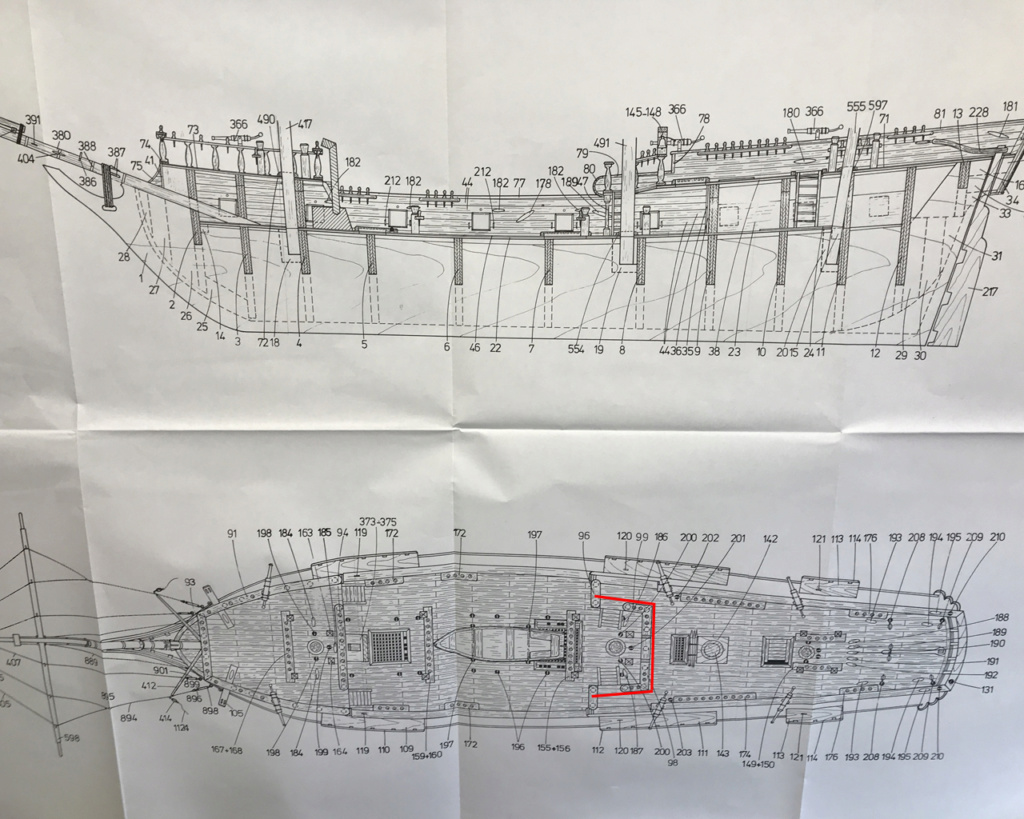

Je découvre que Corel a mis dans ce modèle des documents, plans et pièces qui sont un peu un assemblage semble t-il. Sur la boite c'est le modèle SM50, sur les plans DM50... Mon plan de vue générale présente un gaillard arrière avec une découpe en rectangle, le plan de montage lui, fait état d'une découpe en forme de polygone.

On trouve en effet des caillebotis (deux même) sur le pont du plan général, puis étrangement aucun sur le plan de montage erroné qui me sert de référence.

Tout ça est très déconcertant, mais je vais me baser sur l'image postée par JJM pour mettre en forme ces caillebotis, d'ailleurs ça ne fera qu'enrichir en détails un pont qui sans ça serait un peu "vide".





Merci à vous
A bientôt.
