ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Thonier de Concarneau "La Marie Jeanne" au 1/50 d'Artésania Latina par ZEBULON 29200 Ven 03 Avr 2015, 13:41 | |

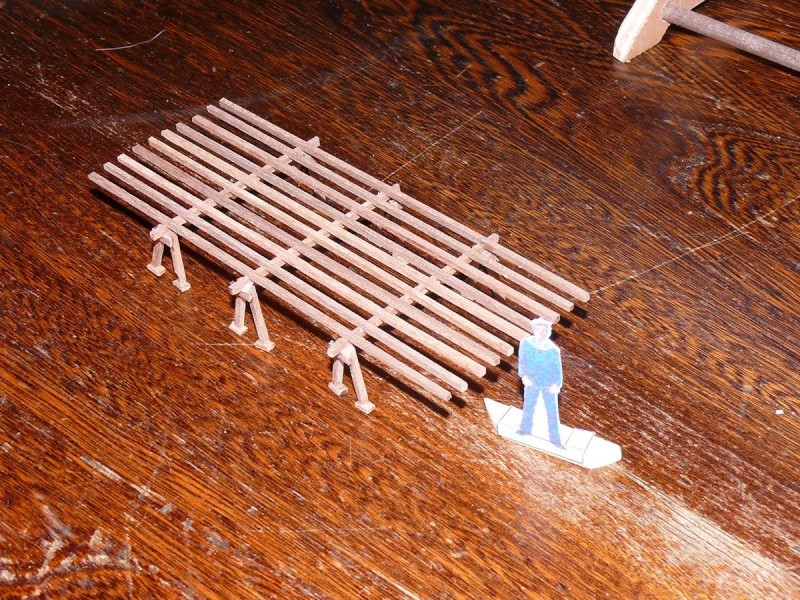

| Bonjour à tous Voici quelques photos de la suite de la construction de la petite Marie Jeanne. Tout d'abord la fin du montage du bois à thons ( désolé, j'ai complètement zappé le début du montage pour faire des photos, mais le principe est le même). Je reporte ce qui est sur le plan sur du papier calque, ici les poutres horizontales ou sont suspendus les thons pour le séchage. Ensuite je fixe avec des agrafes le papier calque sur une planche de contreplaqué sur laquelle je plantes quelques clous pour maintenir les baguettes de bois pendant le positionnement et le collage des montages précédents (chevalets et poutres latérales). Je colle donc ces montages à la colle à bois (colle blanche à séchage rapide). Lorsque le collage est solidifié, je retire les clous et je récupère le bois à thon terminé. Ici les chevalets reportés sur le papier calque. Et voilà le bois à thons terminé. Le même avec le marin malin. Maintenant le voilà positionné sur le bateau (il n'est pas collé, c'est juste un montage à blanc). Voilà j'en suis arrivé ici, la suite, continuation du montage des mâts. Je vous posterais les photos un peu plus tard. Amitiés Gérard
Dernière édition par ZEBULON29200 le Ven 09 Oct 2015, 17:29, édité 1 fois | |
|
| |
Invité Invité
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 13:52 | |
| Ça avance bien, il est pas mal ton marin |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 14:07 | |
| Bonjour Pascal
Merci de tes appréciations. Pour le marin malin, depuis que je connais le truc je l'utilise pour être sur de ne pas faire trop grand ou trop petit. Amitiés Gérard | |
|
| |
Invité Invité
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 14:08 | |
| C'est un bon gabarit |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 14:10 | |
| | |
|
| |
Castor Enseigne de vaisseau de deuxième classe
Localisation : 44
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 14:28 | |
| Il a fière allure ton thonier; pas mal l'astuce du marin! _________________ Hugues.
"Le plaisir que l'on prend vient surtout de celui que l'on donne." F. Sauvage
| |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 14:36 | |
| Merci Hugues
Merci pour tes appréciations. Oui l'astuce est sympa, comme je l'ai écrit je l'ai appris dans un forum ami. Amitiés Gérard | |
|
| |
andraud 13780 Enseigne de vaisseau de deuxième classe
Localisation : CUGES-LES-PINS 13780 Navire préféré : le lutèce,
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 15:37 | |
| bravo quel travail bonne continuation _________________ Michel
| |
|
| |
gavouot 06 Maître principal
Localisation : nice 06 Navire préféré : chébec indiscret, cutty sark, sérapis
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Ven 03 Avr 2015, 17:04 | |
| beau travail et belle astuce. JPG | |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Sam 04 Avr 2015, 14:35 | |
| Bonjour les amis.
Merci de vos appréciations et de vos compliments. Je voulais vous mettre en garde, si vous utilisez le "Marin Malin", il faudra adapter la hauteur. Sur le dessin que j'ai posté plus haut la hauteur du marin est estimé à 1 m 80, si vous voulez qu'il soit plus petit ou plus grand il vous faudra calculer la hauteur et modifier la hauteur sur le dessin. Amitiés Gérard | |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Thonier de Concarneau "La Marie Jeanne" au 1/50 d'Artésania Latina par ZEBULON 29200 Sam 04 Avr 2015, 17:44 | |

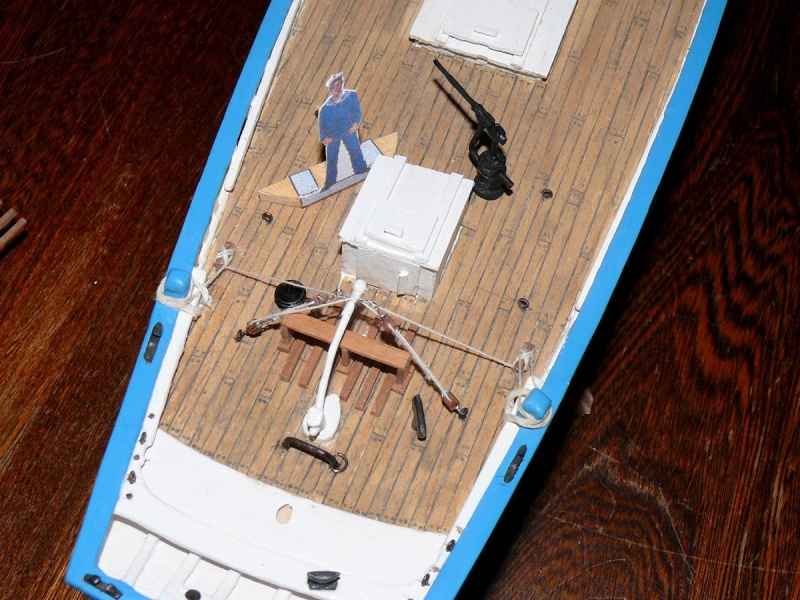

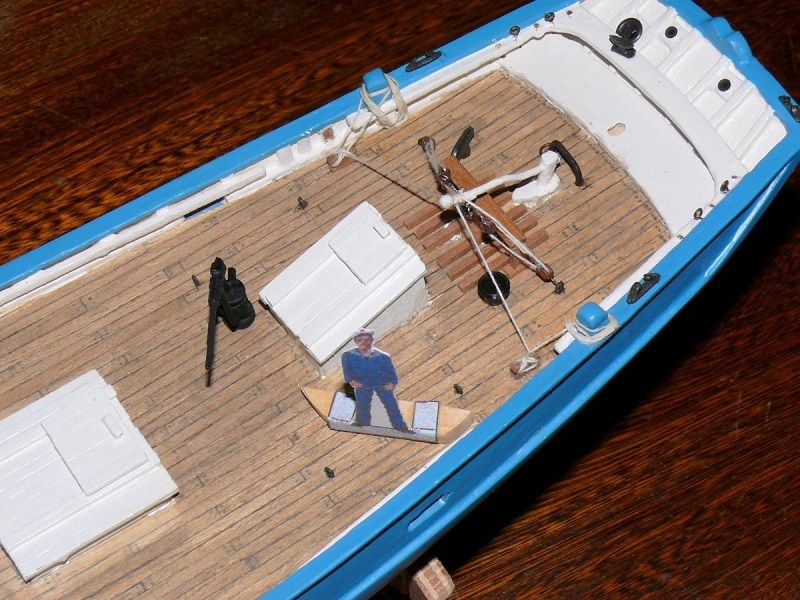

| Re bonjour les amis Je voulais juste vous poster quelques photos de petites modifications apportées aux palans de barre, suite aux conseils d'un ami sur ce forum et sur un forum ami. Donc j'ai utilisé des poulies plus petites (4 mm) et du cordage plus petit également (0,15 mm). Voilà donc les photos. Voilà dons les modifications apportées à la petite Marie Jeanne. Suite du programme, continuation du montage du grand mât, puis début et suite du mât de tape cul et des bômes, cornes, etc. Amitiés Gérard
Dernière édition par ZEBULON29200 le Ven 09 Oct 2015, 17:40, édité 1 fois | |
|
| |
BROMURE contre-amiral
Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Sam 04 Avr 2015, 19:51 | |
| Bien le bonsoir
bien joli ce thonier et pas mal le marin _________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Dim 05 Avr 2015, 14:04 | |
| Bonjour Bromure, bonjour à tous
Merci de tes appréciations et de tes compliments. Le marin malin peut rendre de bons services pour respecter les proportions. Amitiés Gérard | |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Thonier de Concarneau "La Marie Jeanne" au 1/50 d'Artésania Latina par ZEBULON 29200 Mar 07 Avr 2015, 13:34 | |

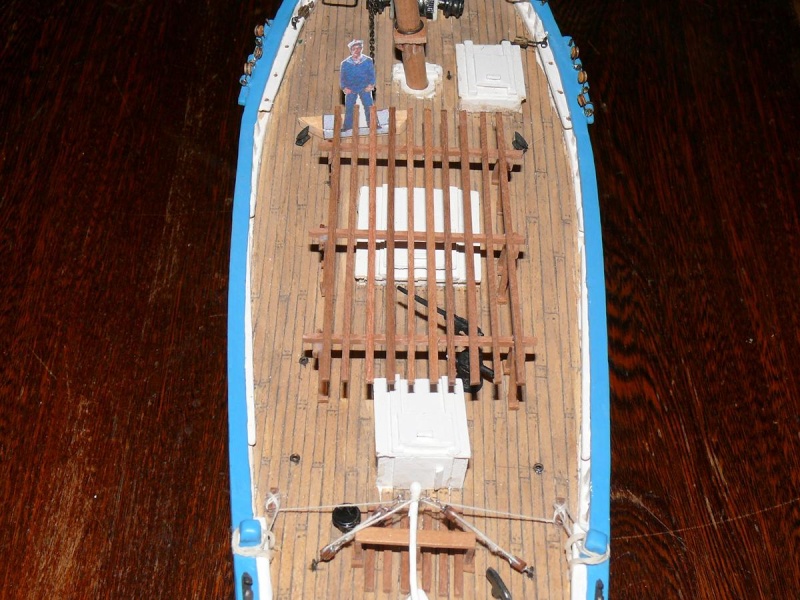

| Bonjour à tous Suite aux conseils d'un ami d'un forum ami, j'ai raccourci les bois de thons, car comme me l'avait justement signalé cet ami "le marin malin" risquait fortement de se cogner la tête sur le bois de thons en descendant ou en montant du poste équipage. Donc voilà le résultat après le raccourcissement. Qu'en pensez vous? Je voudrais en profiter pour demander si parmi vous quelqu'un a des photos détaillées du pont, des mâts ou autres de thonier dundee comme la petite "Marie Jeanne", auriez vous la gentillesse de les poster car j'essaie de trouver un maximum de photos pour faire le plus proche possible de la réalité. J'ai déjà demandé la même chose sur le forum ami et je commence à avoir un peu de documentation, mais plus j'en aurais mieux ce sera. Merci par avance. Amitiés Gérard
Dernière édition par ZEBULON29200 le Ven 09 Oct 2015, 17:45, édité 1 fois | |
|
| |
OVL Maître principal
Localisation : Grimbergen, Belgique Navire préféré : Happy Hunter
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mar 07 Avr 2015, 20:00 | |
| c'est vraiment de l'art Gérard, les bois de thons font bel effet _________________ Les détails font la différence !!!! a bientôt, Olav | |
|
| |
Invité Invité
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mar 07 Avr 2015, 20:34 | |
| Beau travail, en effet l'échelle c'est important |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mer 08 Avr 2015, 10:49 | |
| Bonjour Olav, bonjour Pascal, bonjour à tous
Merci de vos compliments et de vos appréciations. Je suis d'accord avec toi Pascal en modélisme tout comme en maquettisme il est important de respecter l'échelle pour ne pas obtenir n'importe quoi et avoir un bel ensemble agréable à regarder. Amitiés Gérard | |
|
| |
Invité Invité
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mer 08 Avr 2015, 17:02 | |
| Mais il y a le forum ami |
|
| |
Invité Invité
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mer 08 Avr 2015, 17:16 | |
| Moi je l'ai |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mer 08 Avr 2015, 18:44 | |
| | |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mer 08 Avr 2015, 18:53 | |
| De rien Michel
Bonne soirée, bon apéro et bon appétit. Amitiés Gérard | |
|
| |
parellum Premier maître
Localisation : Béziers
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Mer 08 Avr 2015, 18:59 | |
| Elle a de l'allure !! ta Marie Jeanne Amicalement Patrick | |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Jeu 09 Avr 2015, 11:30 | |
| Bonjour Patrick, bonjour à tous
Merci de tes compliments et de tes appréciations. Amitiés Gérard | |
|
| |
ZEBULON29200 Maître principal
Localisation : Plouzané 29280 Navire préféré : Voiliers anciens
| Sujet: Thonier de Concarneau "La Marie Jeanne" au 1/50 d'Artésania Latina par ZEBULON 29200 Dim 12 Avr 2015, 15:38 | |

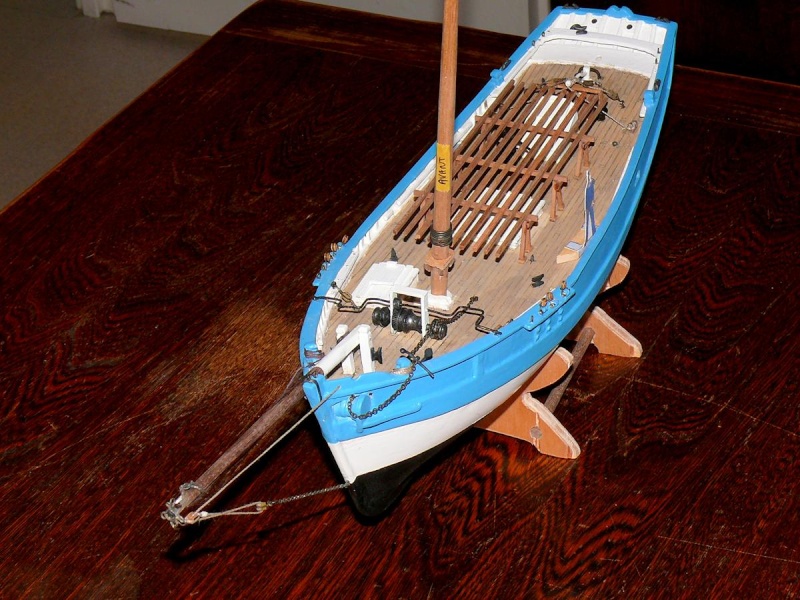

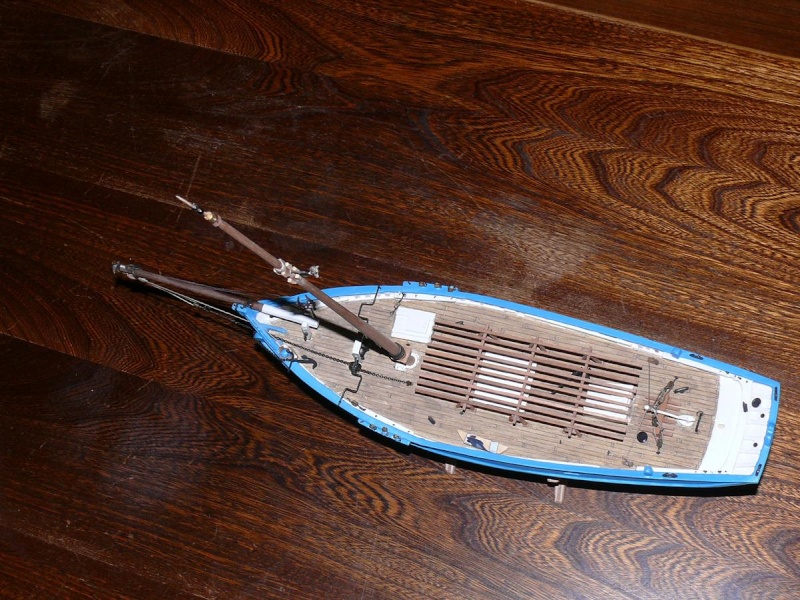

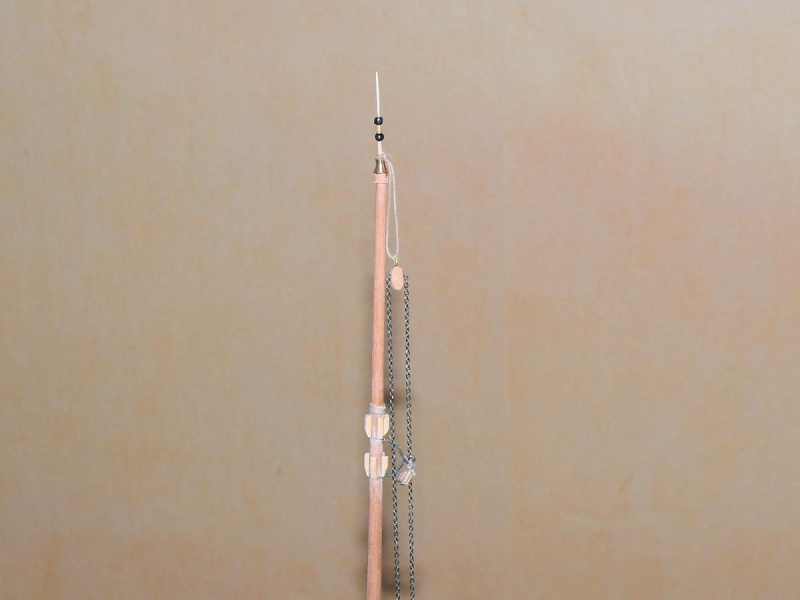

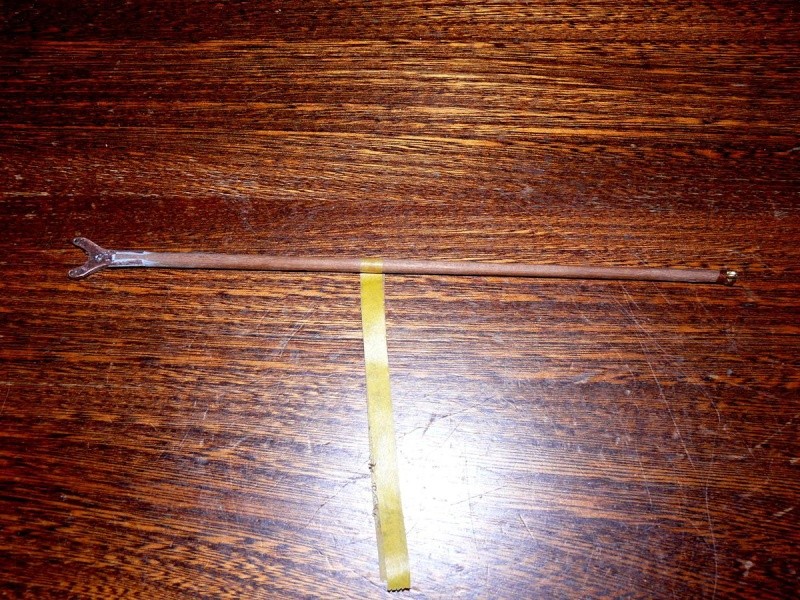

| Bonjour à tous Voici quelques petites photos d'une part pour vous demander vos avis et d'autre part pour vous montrer la petite avancée du montage de la petite "Marie Jeanne" Tout d'abord les photos pour votre avis. Question: Que pensez vous de la poulie en haut du mât (construction "maison"), celle ou la chaîne passe à travers est elle de la bonne taille (pas trop grosse) et a t'elle la bonne forme? Tout en faisant abstraction du système d'attache qui n'est pas celui qui sera utilisé au final. Encore une question réservée un peu plus aux spécialistes des bateaux de travail est ce que je dois laisser les éléments de la mâture tel quels (en bois brut), sachant que les extrémités seront peintes en blanc ou faut il les vernir (j'ai un vernis chêne clair satiné). Maintenant quelques photos pour vous montrer le léger avancement. Une partie des éléments de la mâture (bôme, vergue, corne du grand mât) en cours de montage (il y a encore du boulot à faire dessus). Ici la bôme du grand mât posée à blanc pour essai et pour la photo. Avec la pièce fournie par A.L. cela aurait donné ceci, mais j'ai estimé qu'elle était trop courte et trop étroite, donc j'en ai refait une autre e n bois. Voilà ci dessous la bôme avec la pièce en bois refaites maison.Qu'en pensez vous? Voilà ou j'en suis arrivé pour le moment, j'attends vos avis. La suite sera pour un peu plus tard. Amitiés Gérard
Dernière édition par ZEBULON29200 le Sam 10 Oct 2015, 18:37, édité 2 fois | |
|
| |
miel Amiral
Localisation : BRIERE Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET
| Sujet: Re: Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200 Dim 12 Avr 2015, 16:27 | |
| Démat La poulie me parait à la bonne taille Je suis pour un vernis satiné qui fera ressortir les veines du bois Bonne suite _________________ | |
|
| |
